Irritationsfreie GOBO-Projektion für die schnelle Echtzeit-3D-Bildaufnahme

Die technische Entwicklung einer Vielzahl von Geräten (z.B. Smartphones, Automobiltechnik, Medizintechnik) schreitet rasant voran. Der Begriff Industrie 4.0 wird zum Schlagwort eines revolutionären Wandels in der Produktionstechnik und macht einen grundlegenden Wandel bisheriger Interaktionen zwischen Mensch und Maschine erforderlich. Der Umgang des Menschen mit Maschinen soll natürlich werden: sicher, interaktiv und effizient. Damit einher geht die Entwicklung einer neuen Generation von leistungsstarken, interaktiven und photonischen Sensorprinzipien, die vor allem ohne Irritation durch unnatürliche Beleuchtung Szenen oder Personen latenzfrei erfassen müssen.

Das Fraunhofer-Institut für Angewandte Optik und Feinmechanik IOF in Jena hat einen neuen 3D-Sensor entwickelt, der auf schneller Projektion und Detektion von Mustern bei einer Wellenlänge von 850 nm basiert. Durch den Übergang vom sichtbaren Spektralbereich zum für den Menschen nicht wahrnehmbaren nahen Infrarot (NIR) erfolgt die Messung komplett irritationsfrei. Zudem werden mit Hilfe einer zusätzlichen RGB-Kamera parallel zur 3D-Messung Farbinformationen gewonnen. Der neue 3D-NIR-Sensor kann daher beispielsweise zur Erfassung der Körperhaltung, Gestik oder Mimik für die Mensch-Maschine-Interaktion eingesetzt werden. Weitere attraktive Anwendungsszenarien sind interaktive Trainingssysteme, Fahrzeuginnenraumüberwachung, Sicherheitstechnik im öffentlichen Raum sowie Bewegungsanalysen am Menschen (Kinesiologie).

Zur irritationsfreien, dreidimensionalen Erfassung schneller, dynamischer Szenen besitzt der neue Sensor einen NIR-GOBO-Projektor als Projektionssystem. Dabei wird eine Abfolge bestimmter Muster auf die Person projiziert und von einem Stereokamerasystem beobachtet. Durch Korrelation der Kamerabilder und anschließende Triangulation können hochgenaue 3D-Punktewolken generiert werden. Die Sensorgröße beträgt ca. 300 x 190 x 100 mm3 und ermöglicht entsprechend der Optik einen variablen Arbeitsabstand sowie eine Messfeldgröße >500 x 500 mm2. Aktuell werden Live-Messungen mit 36 Hz 3D-Rate und zusätzlicher Farbinformation erreicht.

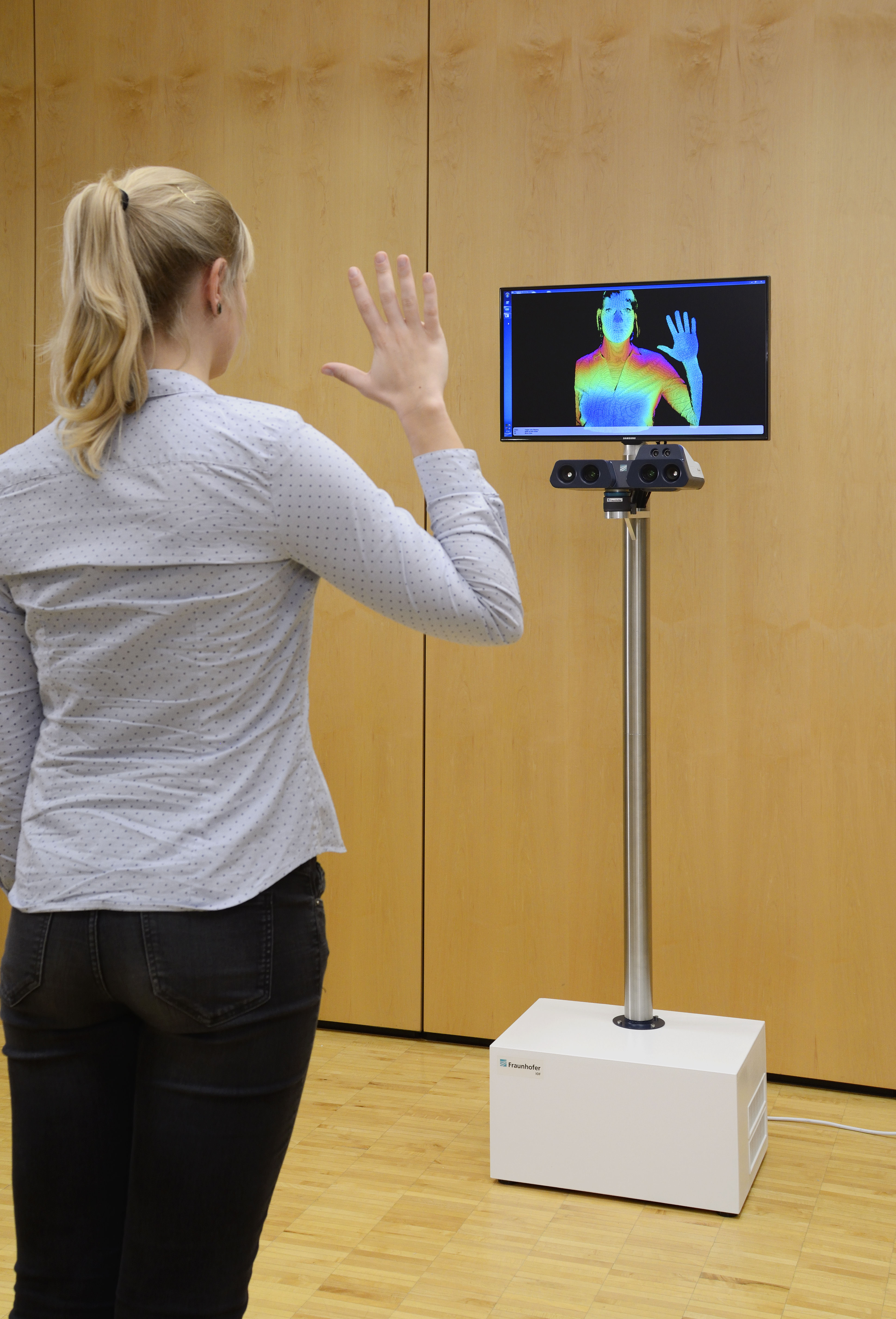

Live-Messung mit 36 Hz 3D-Rate
© Fraunhofer IOF
Live-Messung mit 36 Hz 3D-Rate

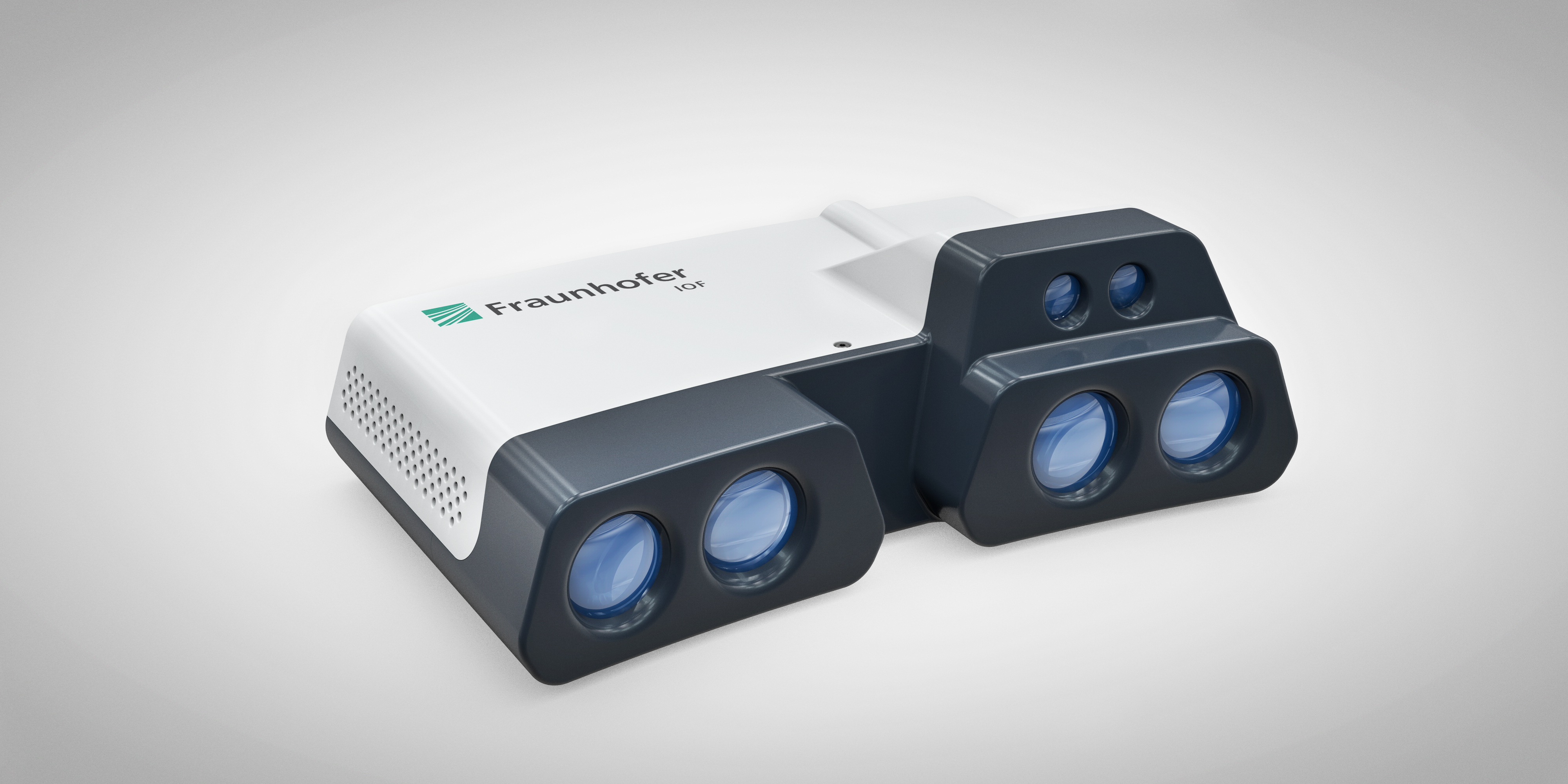

Sensorkopf des 3D-NIR-Scanners
© Fraunhofer IOF
Sensorkopf des 3D-NIR-Scanners

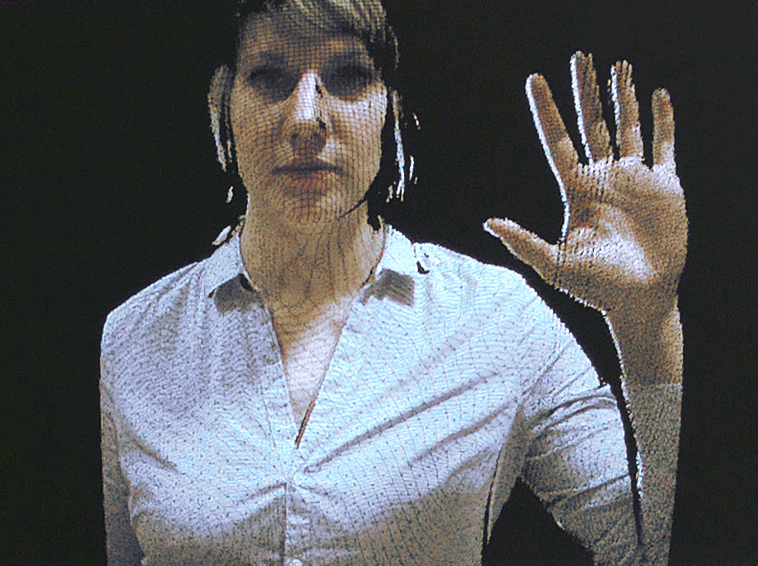

Farbinformation
© Fraunhofer IOF
Farbinformation

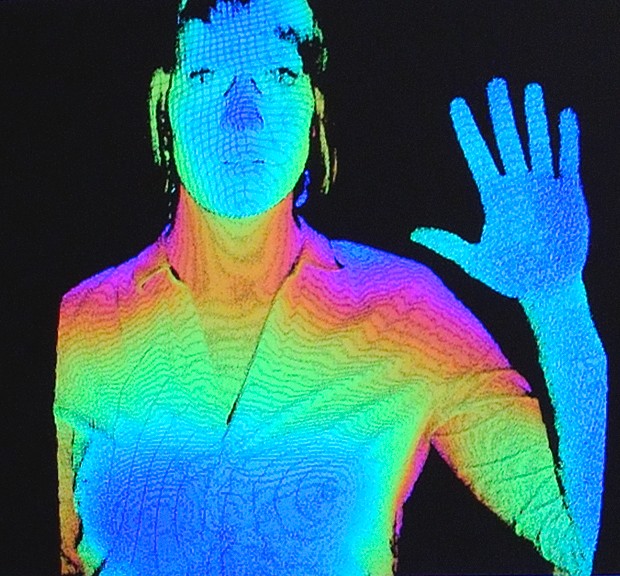

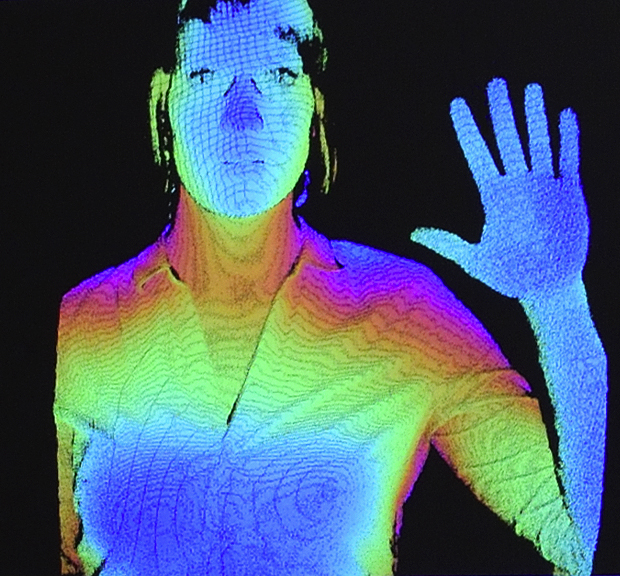

Falschfarbendarstellung der 3D-Daten
© Fraunhofer IOF
Falschfarbendarstellung der 3D-Daten
