Mobiles multi-view 3D-Messsystem G-Scan

Messprinzip

Sequenzielle Objektbeleuchtung mit jeweils zwei um 90° gedrehten Streifenstrukturen aus unterschiedlichen Richtungen
Schnelles Umschalten der Beleuchtungsrichtung durch drehbaren Zentralspiegel
Simultane Beobachtung mit mehreren Kameras aus unterschiedlichen Richtungen

Messanordnung

System-Parameter

Messvolumen: Standard: 400 x 400 x 300 mm³ bis zu 500 x 500 x 400 mm³ (andere auf Anfrage)
Messunsicherheit: < 50 μm
Typische Messzeit: 10 s - 1 min
Zahl der Ansichten (Kameras): 1 bis 4 (frei wählbar)

Merkmale

Mehrkamera-Anordnung ermöglicht simultane, automatische Vollkörpervermessung ohne Matching- oder Passpunkte
Mobile In-Prozesstechnik oder Messköpfe möglich
In Neigung schwenkbarer Messkopf
Datenexport zu unterschiedlichsten Programmpaketen wie 3D-Schnittlinienauswertung, Oberflächendesign und CAD-Generierung
Simultane, pixeltreue Erfassung der Form und Farbe

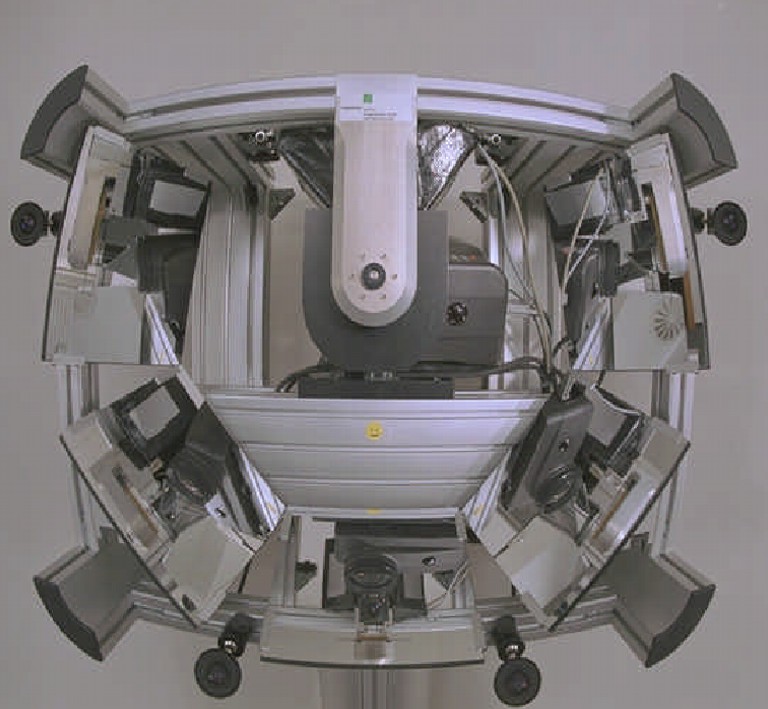

Vision Realisierte Projekte — Frontalansicht

Unser Angebot

3D-Daten für Qualitätssicherung, Rapid Prototyping, Medizin, Design und CAD/CAM
Entwicklung und Herstellung von Mess-Systemen entsprechend den kundenspezifischen Anforderungen
Prozessintegration von 3D-Messtechniken
