Control 2024

Zahlreiche Fraunhofer-Institute forschen und entwickeln im Bereich der Bildverarbeitung und der optischen oder akustischen Prüfung für die Qualitätssicherung. Am Control-Messestand 2024, der vom Fraunhofer-Geschäftsbereich Vision koordiniert wird, werden dazu wieder aktuelle Neuentwicklungen aus unterschiedlichen Bereichen zu sehen sein.

Wir stellen dieses Jahr Exponate aus den Bereichen Inspektion von Oberflächen, optische 3D-Messtechnik, Inline-Messen und Prüfen, Bauteilidentifikation oder Augmented Reality vor. Daneben werden auch Neuentwicklungen aus dem Bereich der zerstörungsfreien Prüfung mit Technologien wie Röntgen-Computertomographie, Terahertz oder Ultraschall zu sehen sein.

Weitere Themen sind die akustische Überwachung der Produktion sowie die Laserakustik.

Zahlreiche Exponate arbeiten mit Verfahren der Künstlichen Intelligenz oder des Maschinellen Lernens, sodass Sie sich auch hier einen Überblick über aktuelle Trends verschaffen können.

Die Systeme und Lösungen der Fraunhofer-Institute kommen in zahlreichen Branchen zum Einsatz wie Automobil und -zulieferer, Maschinen- und Anlagenbau, Luftfahrt, Kunststoff, Halbleiter, aber insbesondere auch in Zukunftsbranchen, wie der Batterie- bzw. Brennstoffzellenfertigung oder dem Recycling. Ebenso werden die Bereiche Robotik, Automatisierungstechnik, Prozesstechnik oder Sensorik angesprochen.

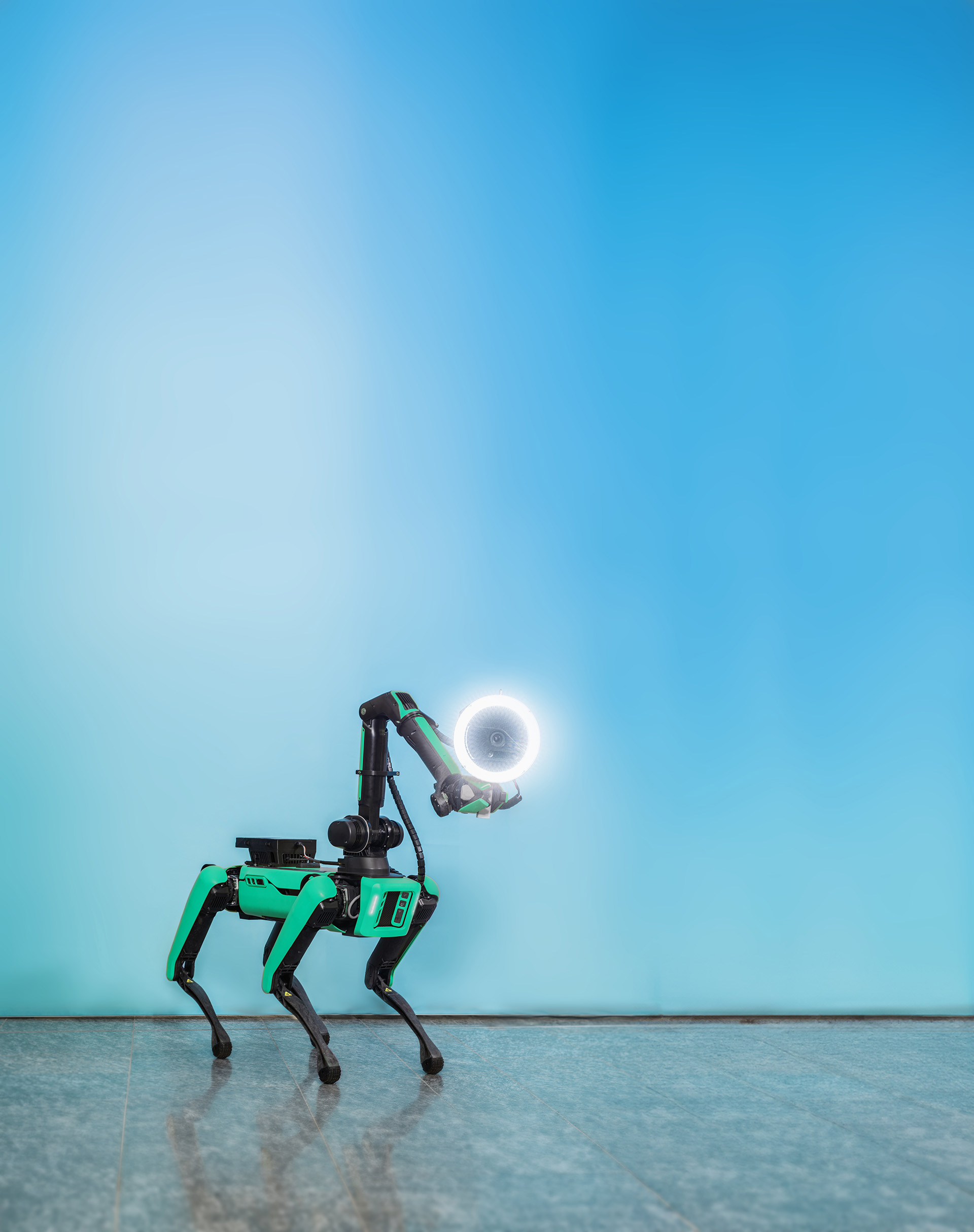

Am Fraunhofer IOF wurde der mobile Handscanner goSCOUT3D entwickelt, der die 2D- und 3D-Digitalisierung komplexer, mehrere Kubikmeter umfassender Objekte mit einer hohen räumlichen Auflösung von weniger als 0,25 Millimetern ermöglicht. Der Scanner wurde nun mit einem Schreitroboter der US-amerikanischen Firma Boston Dynamics gekoppelt, wodurch der Messprozess komplett automatisiert ohne menschliche Unterstützung durchgeführt werden kann. Mögliche Einsatzgebiete sind die Wartung komplexer Bauteile oder die Qualitätskontrolle in der industriellen Fertigung, denn virtuelle 3D-Modelle ermöglichen die präzise Dokumentation großer Maschinen und ihrer Details.

mehr zum Exponat Autonome 3D-Dokumentation dank Kombination aus mobilem Handscanner und Schreitroboter

Aussteller: Fraunhofer IOF, Jena

Am Fraunhofer Vision-Stand wird ein System zur Optimierung individualisierter Fertigungsabläufe vorgestellt, das produzierende Unternehmen bei der zunehmenden Produktion kundenspezifizierter Massen-Produkte unterstützen soll.

Zum Einsatz kommen dabei Sensoren für die optische Qualitätssicherung, wie z.B. Holographie und Musterprojektion oder die markierungsfreie Bauteil-Rückverfolgung. Daneben liegt der Fokus des Exponats auf der »SWAP-IT«-Architektur, einem neuen technologischen Konzept, das die Transformation von starren Prozessen mit festgelegten Bearbeitungsstationen in flexible und dynamische Fertigungsumgebungen ermöglicht. Zudem wird die Production Flow Description Language (»PFDL«) vorgestellt. Diese eigens entwickelte Beschreibungssprache ermöglicht es Produktionsaufträgen, sich selbständig zu organisieren, was zu einer auftragszentrierten und hochgradig automatisierten Produktionsumgebung führt.

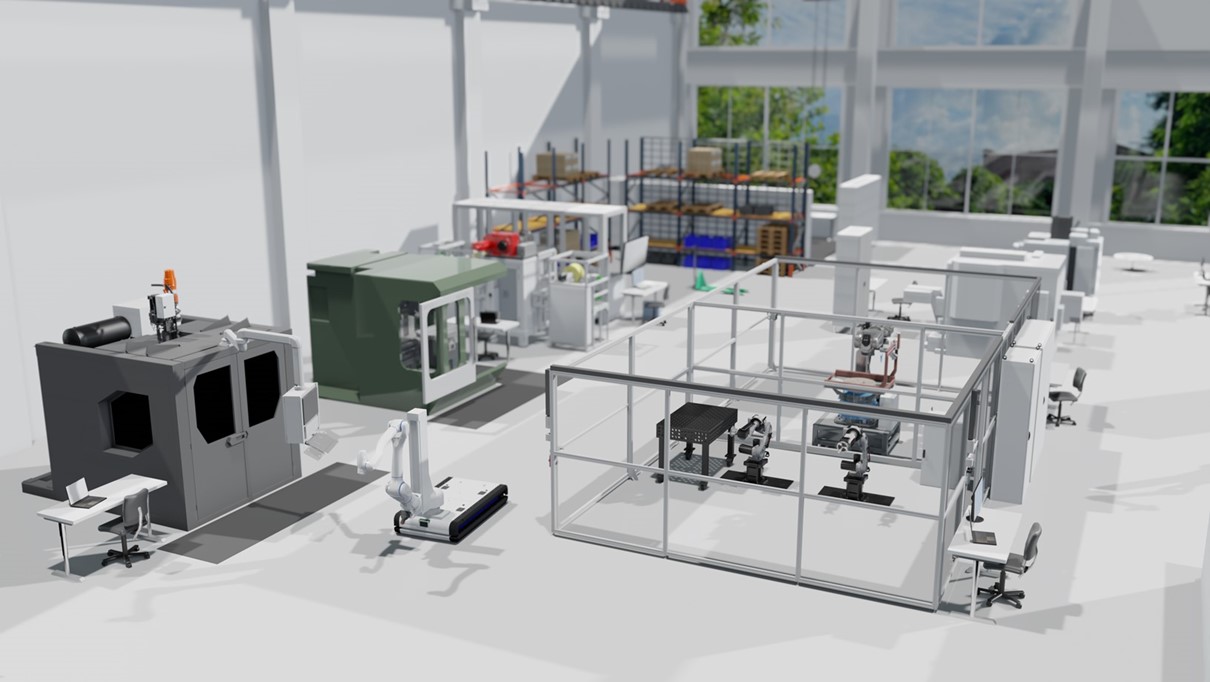

Das System wird in einem Konsortium aus mehreren Fraunhofer-Instituten im Rahmen des Fraunhofer-Leitprojekts SWAP (Heterogene, auslastungsoptimierte Roboterteams und Produktionsarchitekturen) entwickelt.

mehr zum Exponat Flexible und dynamische Fertigungsumgebung zur Produktion individualisierter Massenprodukte

Aussteller: Fraunhofer IOF, Jena; Fraunhofer IPM, Freiburg; Fraunhofer IOSB, Karlsruhe; Fraunhofer IML, Dortmund; Fraunhofer Verbund Produktion, Magdeburg

Bildgebende Prüfung von Oberflächen auf Reinheit und Beschichtung

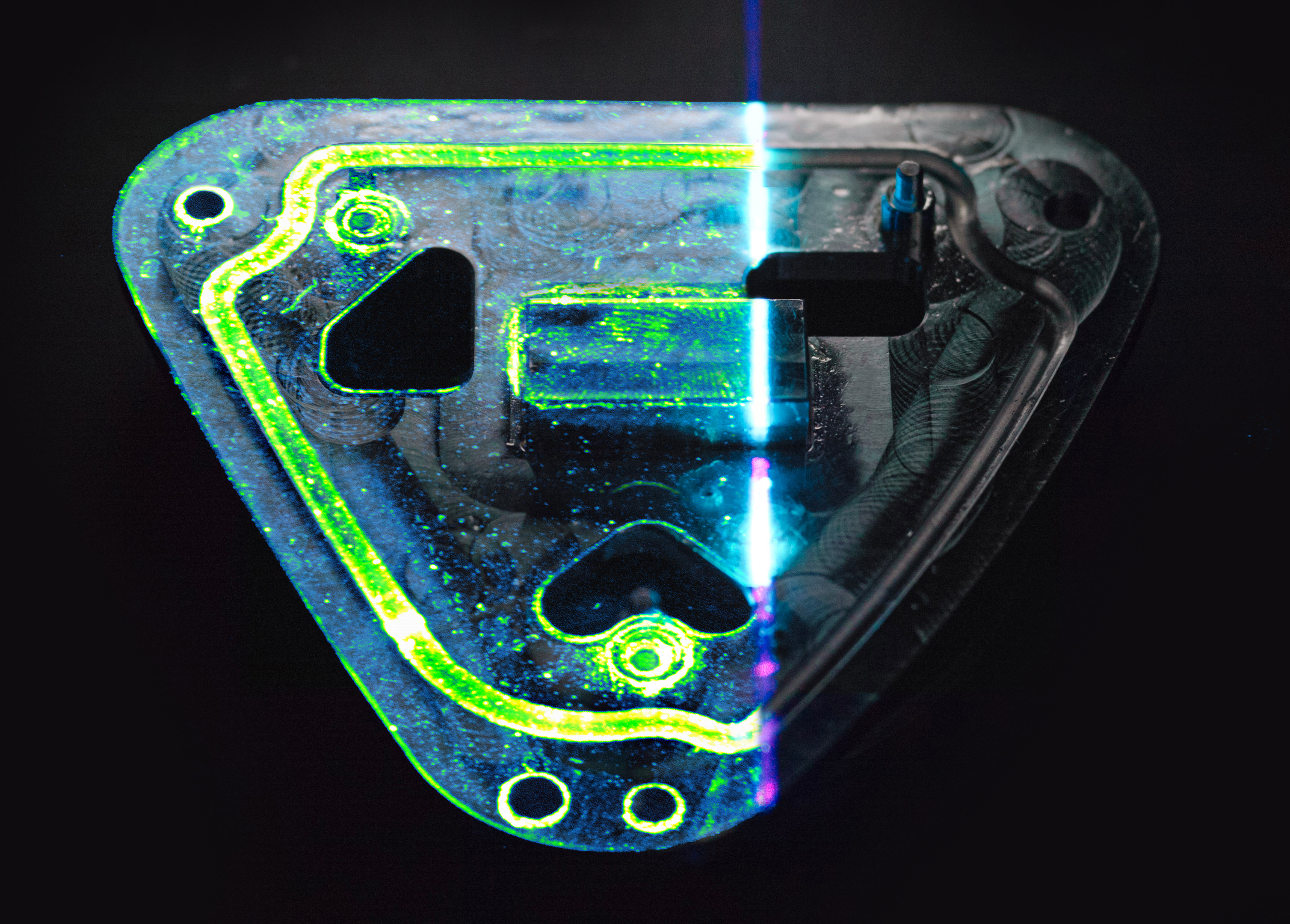

Das Fraunhofer IPM stellt auf der Control den Fluoreszenz-Scanner F-Scanner 2D vor. Der F-Scanner-2D rastert die Bauteiloberfläche in zwei Raumrichtungen ab und erzeugt ein vollständiges Bild der Beschichtung bzw. der Restverunreinigung. So erkennt man, wo und in welchen Mengen sich organische Rückstände oder Beschichtungen auf der Bauteiloberfläche befinden. Damit ist erstmals eine quantitative Analyse der Oberflächenbelegung auch bei beliebig geformten 3D-Objekten möglich. Das System eignet sich zur Voruntersuchung, zur flexiblen Qualitätsprüfung von Serienbauteilen und als Prüfsystem in der Produktion. Der F-Scanner-2D kann als Stand-alone Gerät eingesetzt oder in eine Fertigungslinie integriert werden.

mehr zum Exponat Fluoreszenz-Laserscanner zur Kontrolle von Oberflächen in der Produktion

Aussteller: Fraunhofer IPM, Freiburg

Mobile und markerfreie Rückverfolgung von Bauteilen im Produktionsumfeld mit Track & Trace Fingerprint Flex

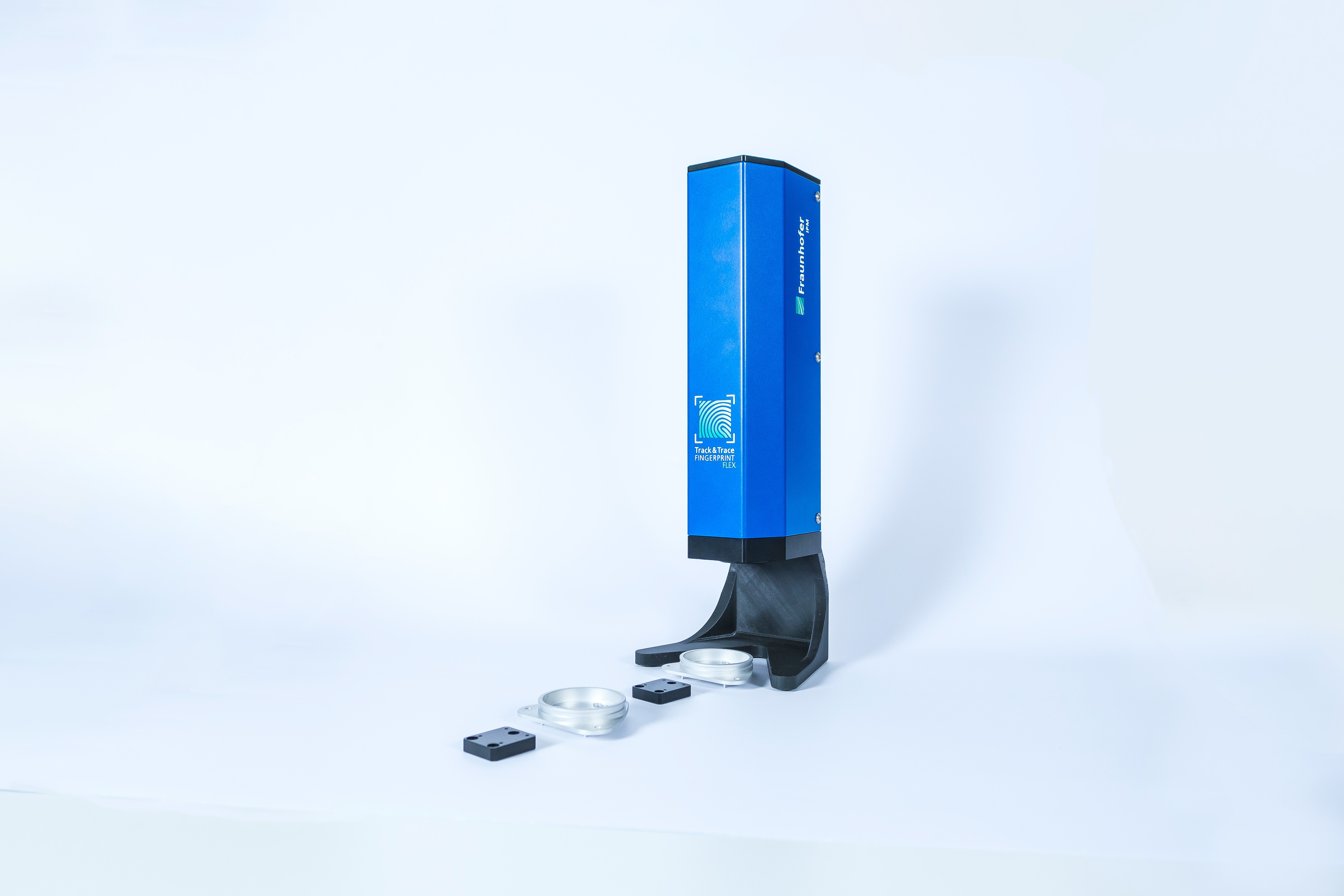

Das Fraunhofer IPM stellt mit der »Track & Trace Fingerprint Flex« eine Erweiterung des Track & Trace-Systems vor, das zur Rückverfolgung von Massenbauteilen entwickelt wurde. Werkstücke oder Ladungsträger in der Logistikkette werden ohne zusätzliche Markierungen erkannt, allein anhand der individuellen Bauteiloberfläche, die für jedes Bauteil quasi einen eigenen »eindeutigen Fingerabdruck« liefert. »Track & Trace Fingerprint Flex« ist für den mobilen, flexiblen Einsatz außerhalb der Produktionslinie konzipiert. Das akkubetriebene, tragbare System kann robotergestützt oder als handgehaltenes Gerät für die stichprobenartige Identifizierung von Bauteilen an beliebigen Positionen im Produktionsprozess genutzt werden, zum Beispiel in der Montage, Logistik oder Qualitätssicherung.

mehr zum Exponat Mobile und markerfreie Rückverfolgung von Bauteilen im Produktionsumfeld mit Track & Trace Fingerprint Flex

Aussteller: Fraunhofer IPM, Freiburg

High-Speed-Mikroskop zur optischen 100-Prozent-Qualitätskontrolle

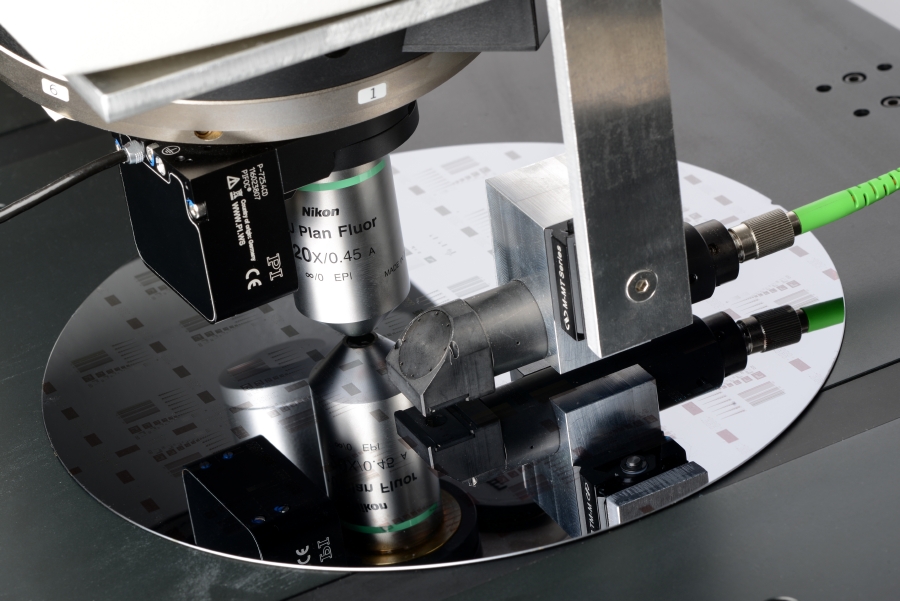

Zur optischen 100-Prozent-Qualitätskontrolle hat das Fraunhofer IPT ein High-Speed-Mikroskop (HSM) entwickelt, um mikroskopische Strukturen großflächig in kurzer Zeit zu untersuchen. Die Technik kann bei Proben verschiedenster Art, von Mikroelektronik bis zu Stammzellen, zum Einsatz kommen.

mehr zum Exponat High-Speed-Mikroskop zur optischen 100-Prozent-Qualitätskontrolle

Aussteller: Fraunhofer IPT, Aachen

KI- und kamerabasierte Anomalieerkennung für die Qualitätssicherung

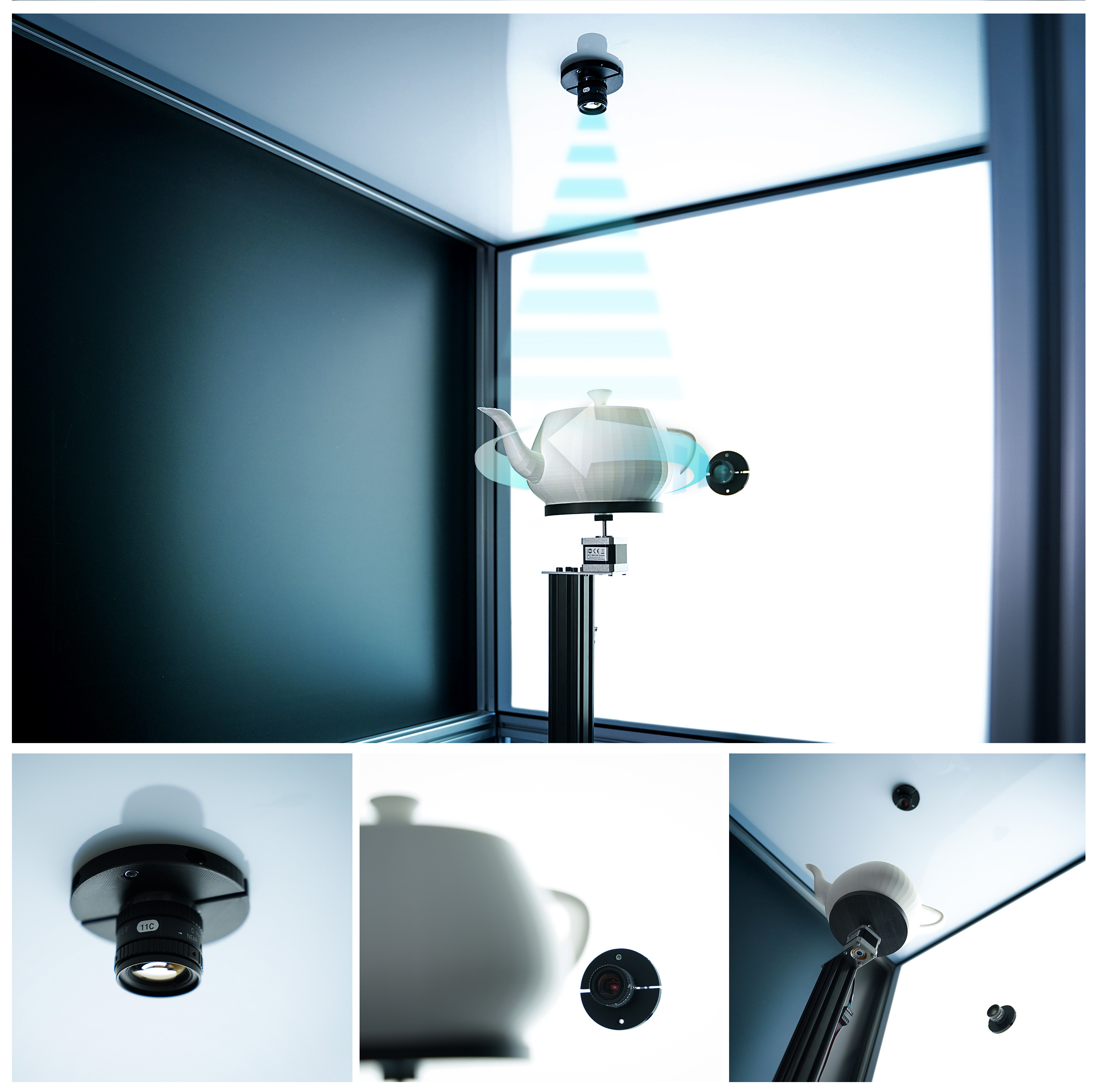

Am Fraunhofer IOSB wurde das KI- und kamerabasierte System Halodome entwickelt, mit dem eine automatische Anomalie- und Defekterkennung an Bauteilen in der Qualitätssicherung möglich ist. Mit Unterstützung durch den Menschen und Mensch-Maschine-Interaktion lernt das System schlechte von guten Beispielen zu unterscheiden und verbessert dadurch seine Erkennungsrate stetig. Es sind nur wenige Trainingsbeispiele notwendig, um einzulernen, wie ein Bauteil korrekt auszusehen hat. Treten neue Ansichten auf, die davon abweichen, dann werden die Abweichungen und im Kamerabild die abweichenden Stellen an angegeben. Die Einsatzmöglichkeiten sind vielfältig und finden sich in zahlreichen Produktionen und der Qualitätssicherung, oder auch im Maschinen- und Anlagenbau.

mehr zum Exponat KI- und kamerabasierte Anomalieerkennung für die Qualitätssicherung

Aussteller: Fraunhofer IOSB, Karlsruhe

eXplainable Artificial Intelligence (XAI)-Toolbox

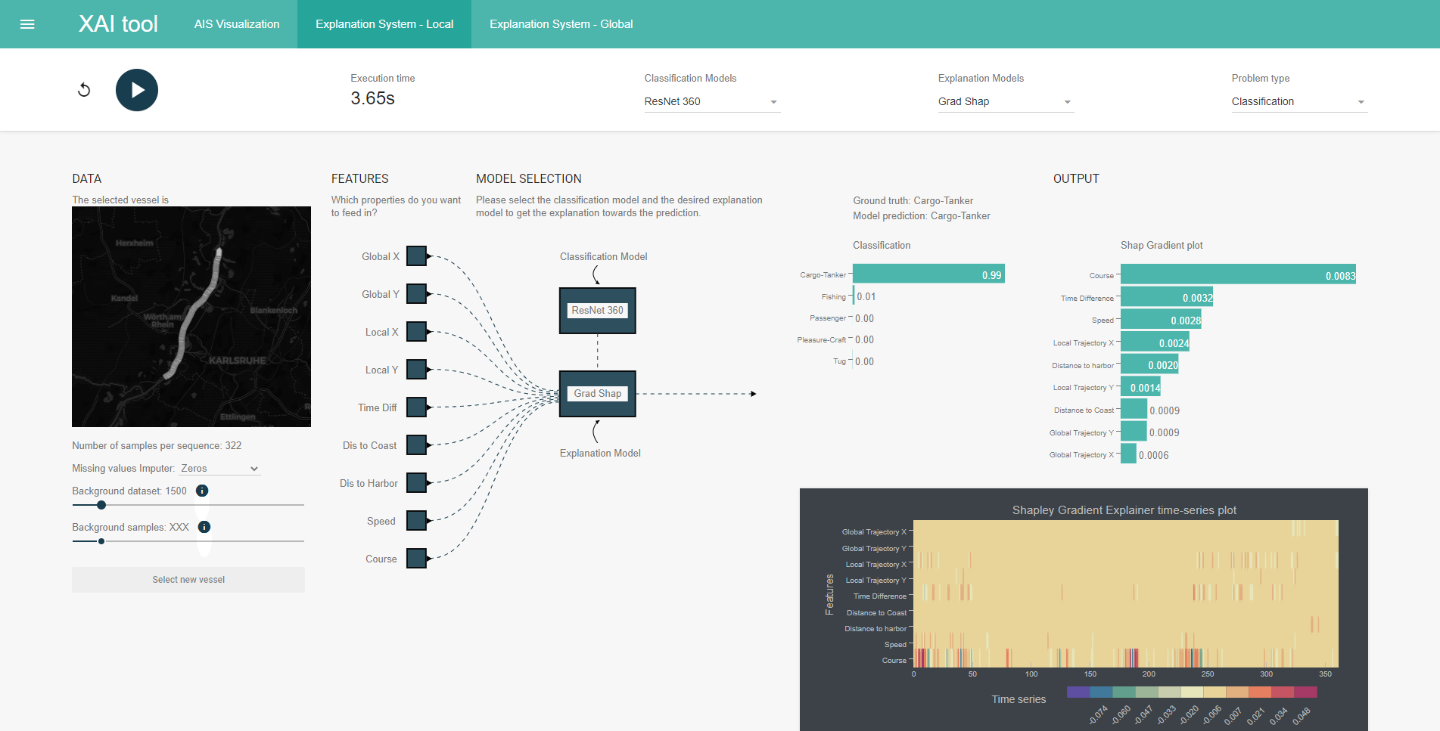

Die vom Fraunhofer IOSB vorgestellte XAI-Toolbox ist ein Werkzeug, das dazu dient, Künstliche Intelligenz (KI) verständlich und nachvollziehbar zu machen. Sie kann sich auf einfache Weise an verschiedene KI-Systeme anpassen und unterstützt, derzeit, sowohl Zeitreihen- als auch Bild-Klassifikatoren und kann somit für eine Vielzahl von Anwendungen eingesetzt werden.

mehr zum Exponat eXplainable Artificial Intelligence (XAI)-Toolbox

Aussteller: Fraunhofer IOSB, Karlsruhe

Qualitätssicherung transparenter Objekte

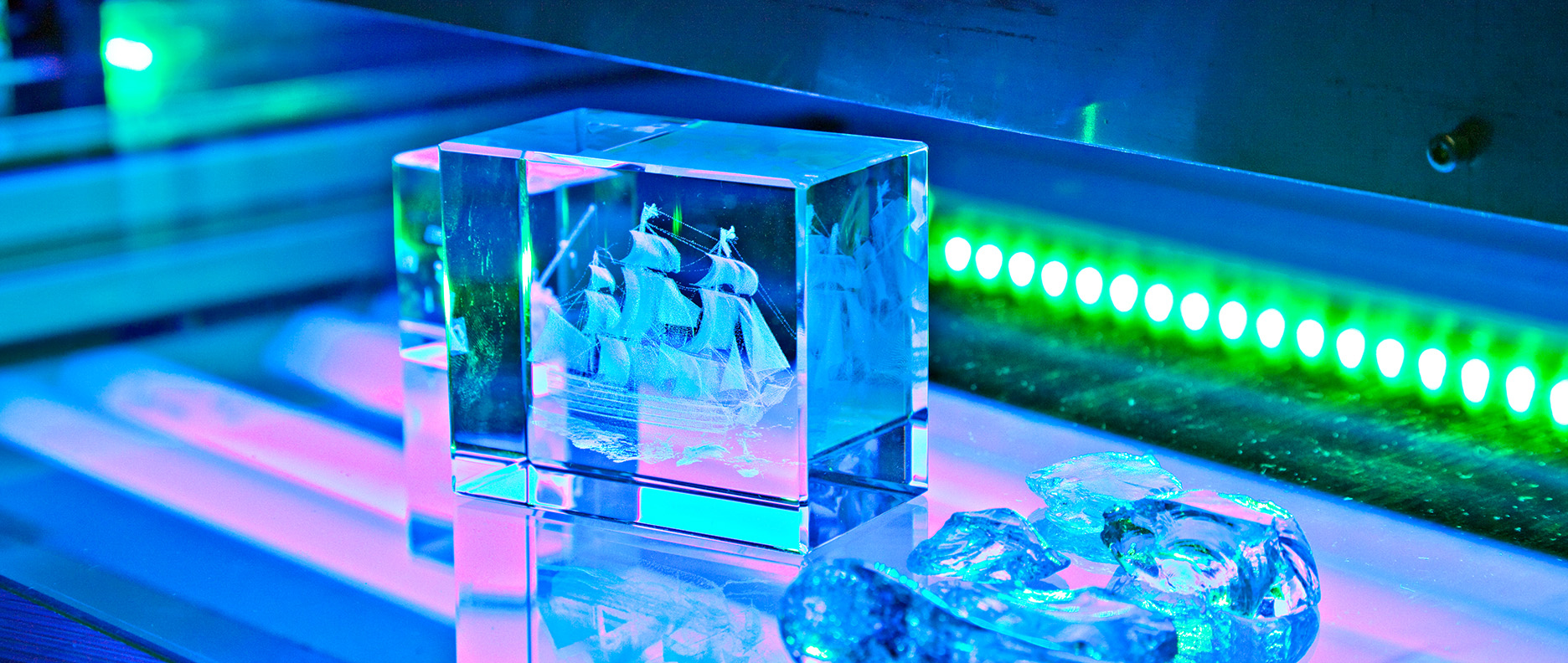

Am Fraunhofer IOSB werden Sichtprüfsysteme unter anderem zur industriellen Inspektion von transparenten Materialien für die Qualitätssicherung entwickelt. Bei der Control wird mit dem System »Purity« eine Lösung zur 100-Prozent-Hochgeschwindigkeitsprüfung transparenter Objekte im Durchlauf bei einer Materialstromgeschwindigkeit von bis zu 3 Metern pro Sekunde präsentiert. Die Prüfung basiert auf eindeutigen und genormten Merkmalen und erfolgt mit großer Schärfentiefe. Fehler wie Spannungen oder Einschlüsse im Material werden zuverlässig erkannt. Adressiert werden Glasproduzenten, Folienhersteller, Hersteller optischer Komponenten oder Kunststoffproduzenten.

mehr zum Exponat Qualitätssicherung transparenter Objekte

Aussteller: Fraunhofer IOSB, Karlsruhe

Inspektion (teil-)spiegelnder Oberflächen mit Deflektometrie zur Qualitätssicherung

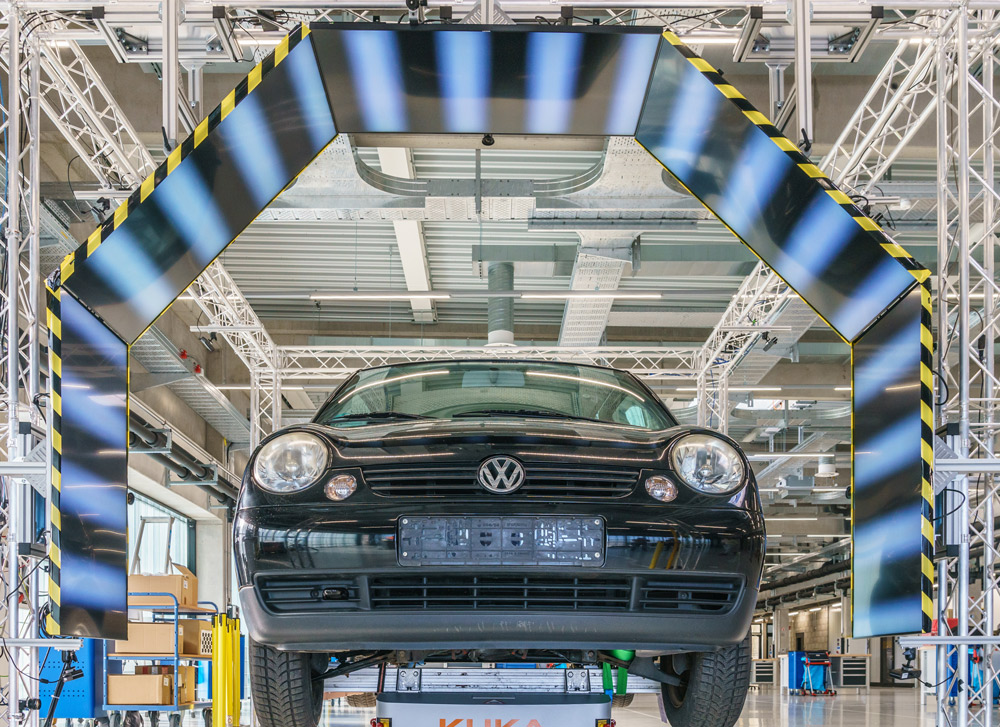

Am Fraunhofer IOSB wird das Verfahren der Deflektometrie zur Prüfung ebener oder gekrümmter spiegelnder Oberflächen eingesetzt. Denn bei Oberflächen spielt die spiegelnde (gerichtete) Reflexion oft die entscheidende Rolle, sowohl ästhetisch als auch für den funktionalen Einsatz in der produzierenden Industrie, wie z. B. bei Karosserieteile. Die Inspektion spiegelnder Oberflächen stellt in der Praxis jedoch besondere Anforderungen: Einerseits sind die meisten gängigen Verfahren der Oberflächeninspektion, etwa die Streifenprojektion, auf diffuse Reflexion angewiesen. Andererseits können die Ergebnisse solcher Verfahren nicht ohne Weiteres zur Bewertung spiegelnder Oberflächen verwendet werden, da der Kunde die Qualität anhand von Spiegelungen der Umgebung in der Oberfläche begutachtet. Das Verfahren der Deflektometrie schließt diese Lücke in der Mess- und Prüftechnik und bieten die Möglichkeit, mit einfachen Mitteln objektive Maßstäbe in der Qualitätssicherung anzulegen. Am Control-Messestand wird ein transportables System für die Prüfung von einer Größe bis zu 30 x 10 cm² Werkstücken vorgestellt.

mehr zum Exponat Inspektion (teil-)spiegelnder Oberflächen mit Deflektometrie zur Qualitätssicherung

Aussteller: Fraunhofer IOSB, Karlsruhe

KI-gestützte optische Erfassung von Oberflächeneigenschaften bei Rolle-zu-Rolle-Prozessen

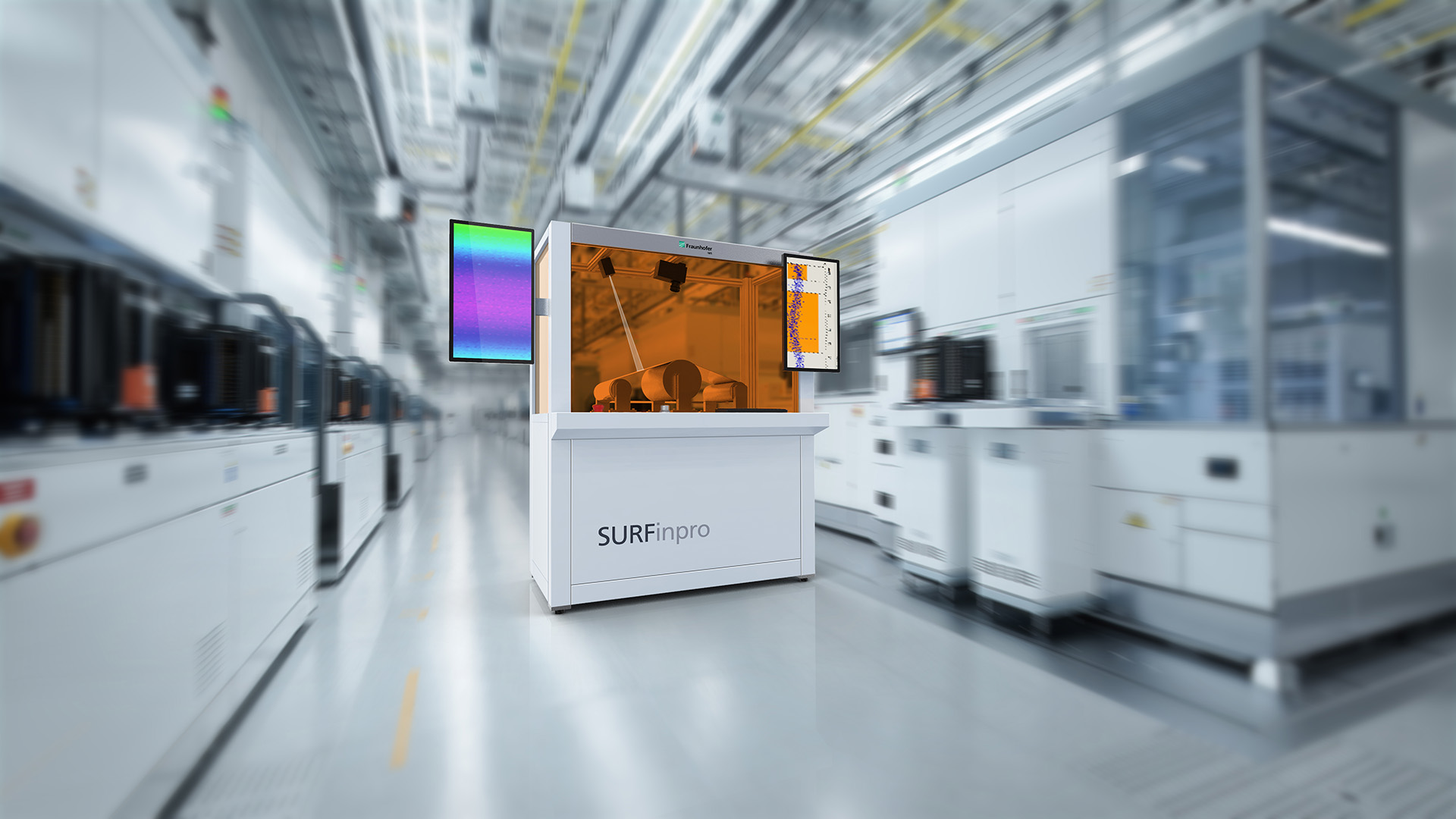

Das Fraunhofer-Anwendungszentrum für Optische Messtechnik und Oberflächentechnologien AZOM hat das intelligente, auf Lasertriangulation basierende Messsystem SURFinpro zur KI-gestützten Erfassung von Oberflächeneigenschaften wie Fehlern, Artefakten oder Texturänderungen bei Rolle-zu-Rolle-Prozessen (R2R), z.B. in der Photovoltaik, entwickelt. Bei der Herstellung von verschiedenen Schichten- bzw. Foliensystemen, die auf R2R-Technologien basieren, kommt es typischerweise im Verarbeitungsprozess zur Ausbildung von Fehlstellen, die das äußere Erscheinungsbild der Schichten bzw. die allgemeine Qualität und Funktionalität der Systeme beeinträchtigen. Die Struktur solcher Herstellungsfehler kann sich in einem breiten Spektrum unterschiedlicher Größen und Ausprägungen manifestieren. In Abhängigkeit des Prozesses können die eingesetzten Komponenten auf eine optimale Erfassung der Störstellen angepasst werden.

mehr zum Exponat KI-gestützte optische Erfassung von Oberflächeneigenschaften bei Rolle-zu-Rolle-Prozessen

Aussteller: Fraunhofer IWS, Dresden

Inline-Oberflächeninspektionssysteme und virtuelle Inspektionsplanung

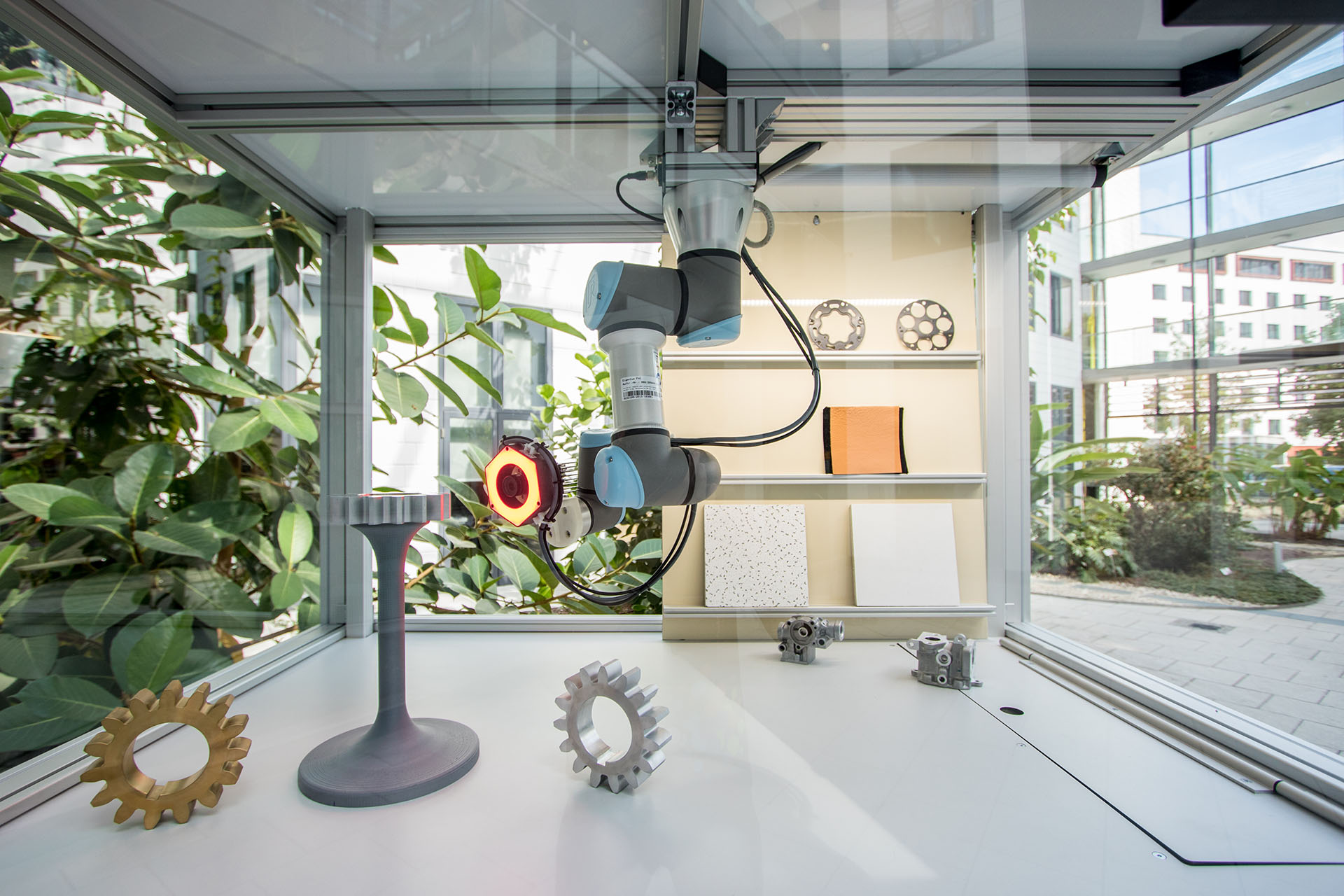

Das Fraunhofer ITWM stellt ein robotergestütztes Oberflächeninspektionssystem zur vollständigen Prüfung gedrehter und gefräster Metallteile vor, das als beispielhafte Anwendung für die objektive und vollständige Erfassung und Bewertung der Oberfläche unabhängig von der Oberflächentextur dient. Insbesondere wird die Herausforderung der Inspektion komplexer Metallobjekte gemeistert, auch wenn nicht genügend Fehlerproben für das Training des maschinellen Lernens zur Verfügung stehen. Die Lösung basiert auf einer fotorealistischen Bildsimulation mit parametrischer Modellierung von Defekten und Oberflächentextur. Darüber hinaus wird die Positionierung des Roboters für eine vollständige Oberflächenprüfung mithilfe der virtuellen Prüfplanungssoftware V-POI sichergestellt. Mögliche Einsatzbereich Anwendungsbereiche sind die Rissdetektion in Beton oder die Inspektion von Metall-, Plastik- und Holzoberflächen sowie beliebiger anderer Oberflächenstrukturen.

mehr zum Exponat Inline-Oberflächeninspektionssysteme und virtuelle Inspektionsplanung

Aussteller: Fraunhofer ITWM, Kaiserslautern

Automatisierung manueller Inspektion: Einstiegshürden senken durch bildbasierte Anomaliedetektion

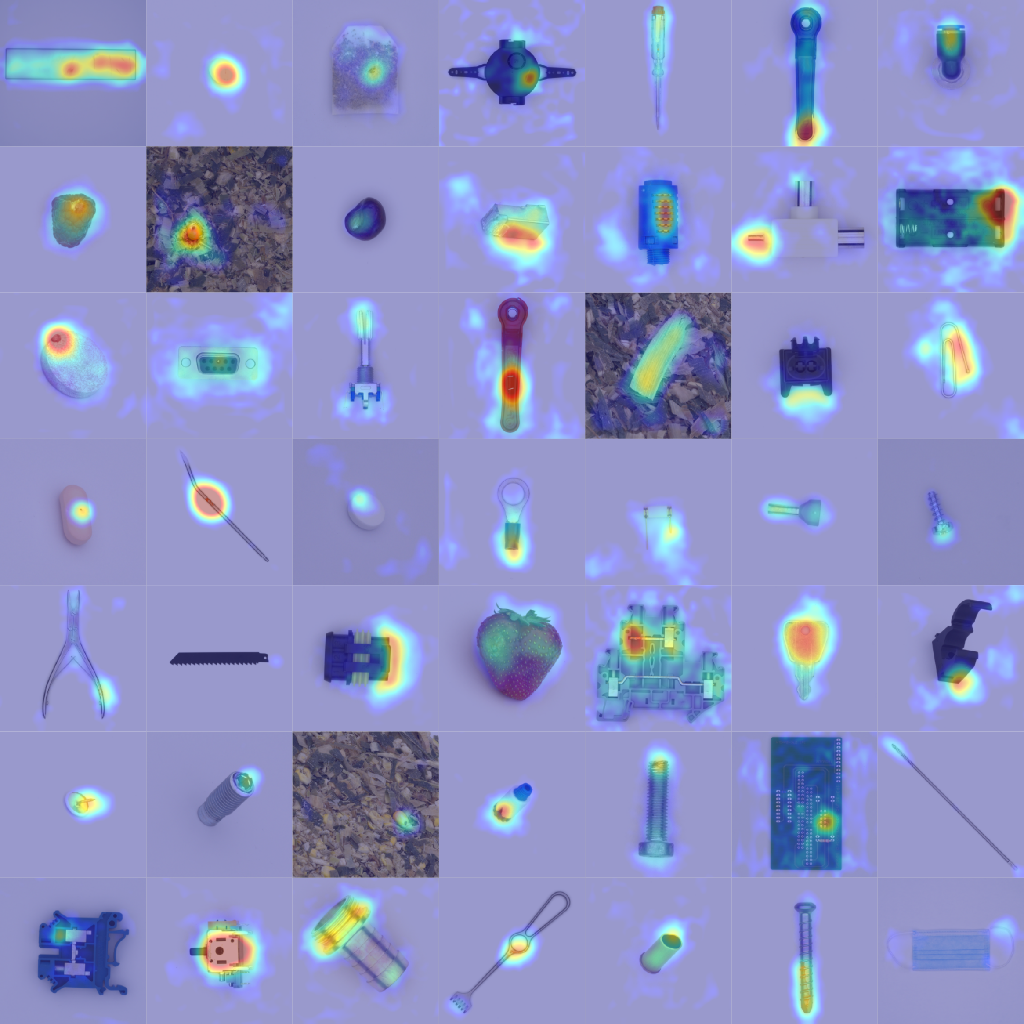

Die KI-basierte Bildverarbeitung hat das Potenzial auch sehr komplexe Inspektionsaufgaben zu lösen. Sie benötigt jedoch eine große Anzahl an gelabelten Trainingsdaten. Die Anomaliedetektion stellt durch signifikant weniger Trainingsdaten eine geringere Einstiegshürde dar. Das Fraunhofer IPK demonstriert auf der Control interaktiv die Chancen der Anomaliedetektion für die optische Inspektion.

mehr zum Exponat Automatisierung manueller Inspektion

Aussteller: Fraunhofer IPK, Berlin

Digitale Assemblierungsunterstützung bei industriellen Fertigungsprozessen

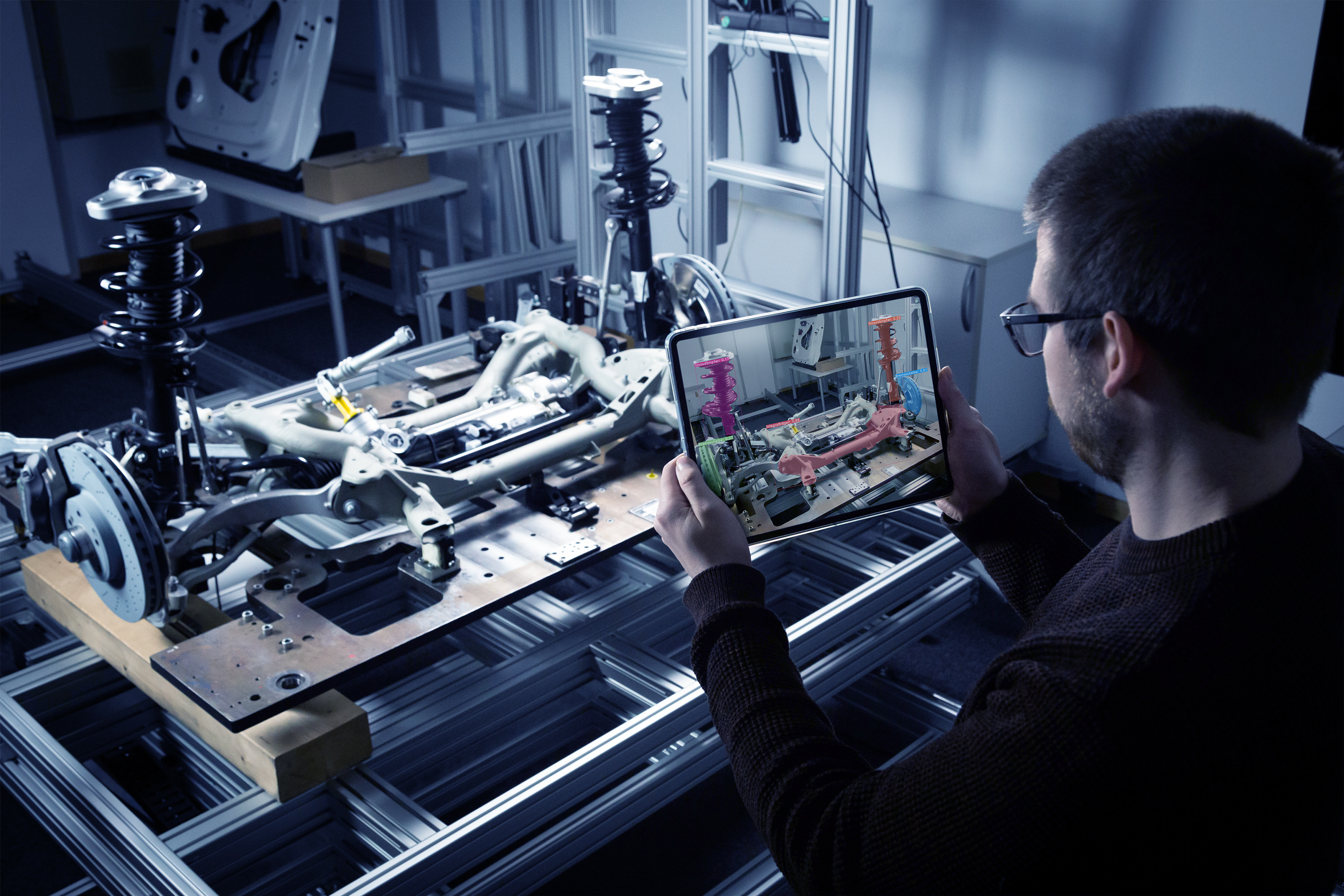

Mit dem AR-basierten Montagearbeitsplatz des Fraunhofer IGD  können komplexe Produktaufbauten effizient unterstützt und gleichzeitig gegenüber der CAD-Spezifikation verifiziert werden. Somit ersetzt das System die zur Zeit meist noch in physikalischer Form vorliegenden Zusammenbauanweisungen, welche eine hohe Transferleistung der Werker von 2D-Bauanweisungen in die 3D Welt-erfordern. Durch VR-basierte Fernunterstützung können Remoteexperten den Zusammenbau schnell und kostengünstig verfolgen.

mehr zum Exponat Digitale Assemblierungsunterstützung bei industriellen Fertigungsprozessen

Aussteller: Fraunhofer IGD, Darmstadt

Submikrometergenaue, flächige 3D-Vermessung im Produktionstakt

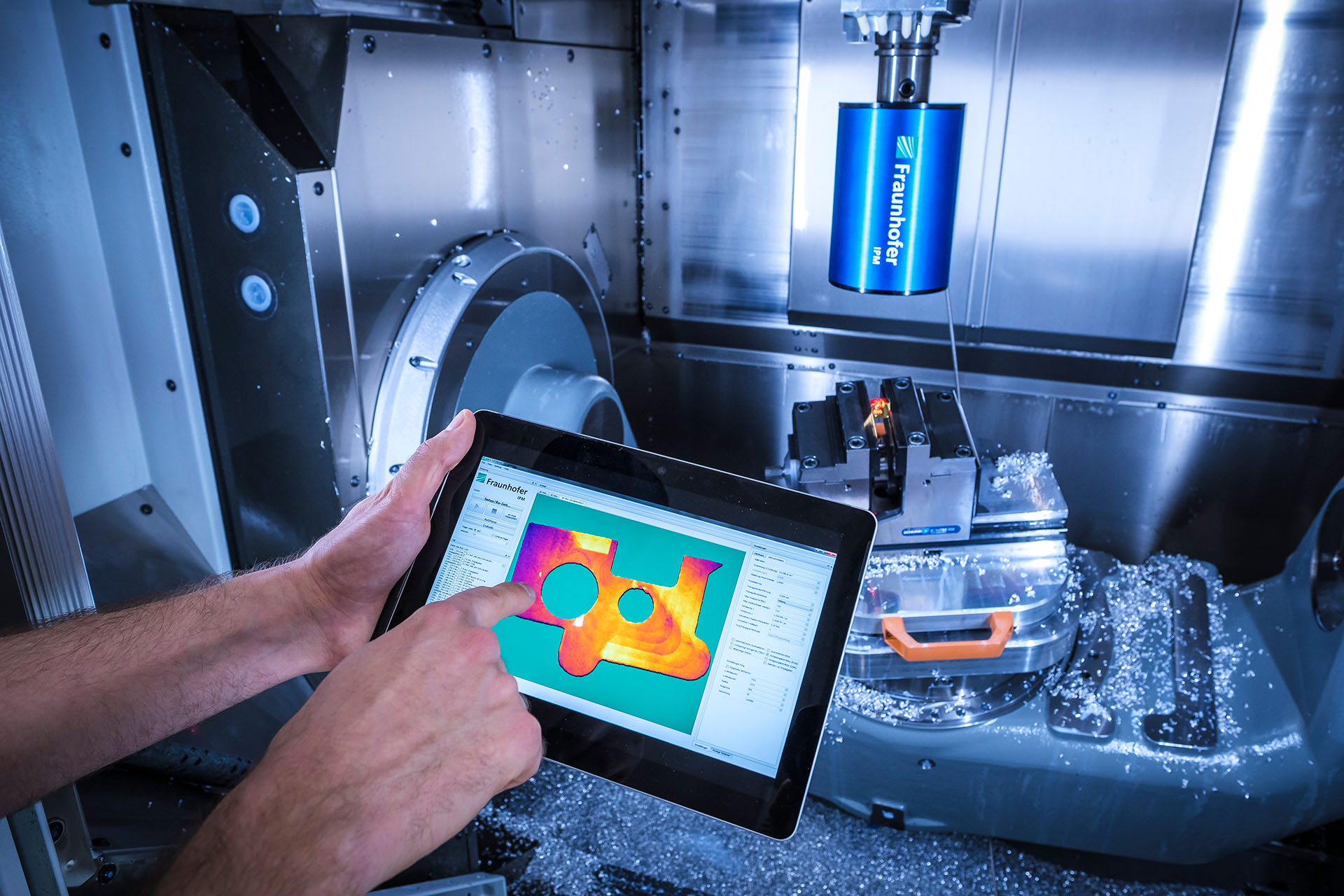

Das Fraunhofer IPM präsentiert am Control-Messestand mit dem HoloTop-Infinity-System eine Neuentwicklung aus der HoloTop-Sensorfamilie, mit dem Flächen von 150 × 125 mm² mit 100 Mio. 3D-Punkten in unter 1 s gemessen werden können. Das Messfeld kann durch eine Matrix-Anordnung mehrerer Sensorköpfe beliebig erweitert werden - z. B. drei Sensorköpfe für die vollflächige Vermessung einer Bipolarplatte. Die Qualität der Messdaten wird anhand verschiedener Beispielproben illustriert.

mehr zum Exponat Submikrometergenaue, flächige 3D-Vermessung im Produktionstakt

Aussteller: Fraunhofer IPM, Freiburg

Inline 3D-Fertigungsmesstechnik und Montageprüfung: Systemlösungen und Softwarebausteine

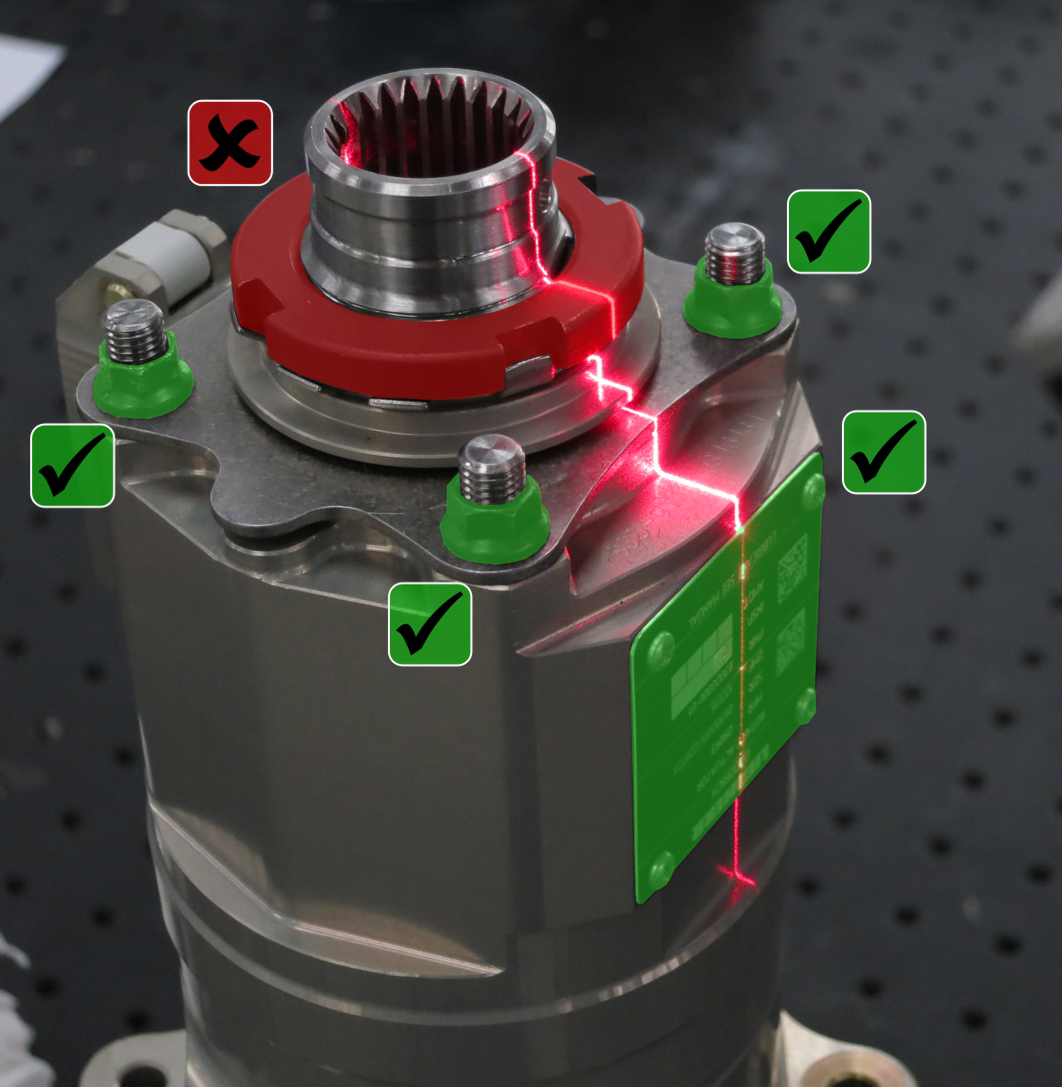

In der Fertigung individualisierter Produkte mit hoher Variantenanzahl werden zur Inline-Qualitätsprüfung zunehmend flexiblere und adaptive optische Mess- und Prüfsysteme benötigt. Am Fraunhofer IFF werden solche kundenindividuellen und flexiblen 3D-Messsysteme zur Maß- und Formprüfung sowie zur Montage- und Vollständigkeitsprüfung entwickelt. Einzelne Funktionsbausteine stehen darüber hinaus als Softwarebibliotheken zur Verfügung, wie z. B. die geometrische Auswertung von 3D-Punktewolken, die Simulation optischer Sensoren zur Erzeugung synthetischer Soll-Daten, die die flexible CAD-gestützte Ansichten- und Prüfplanung in 2D und 3D oder das Kalibrieren und Einmessen von optischen Sensoren. Zielsetzung sind wirtschaftliche und automatisierte Lösungen trotz individueller Produkte und kleine Losgrößen.

mehr zum Exponat Inline 3D-Fertigungsmesstechnik und Montageprüfung

Aussteller: Fraunhofer IFF, Magdeburg

Hochenergie-Computertomographie für große Volumen in horizontaler Lage GiantEye

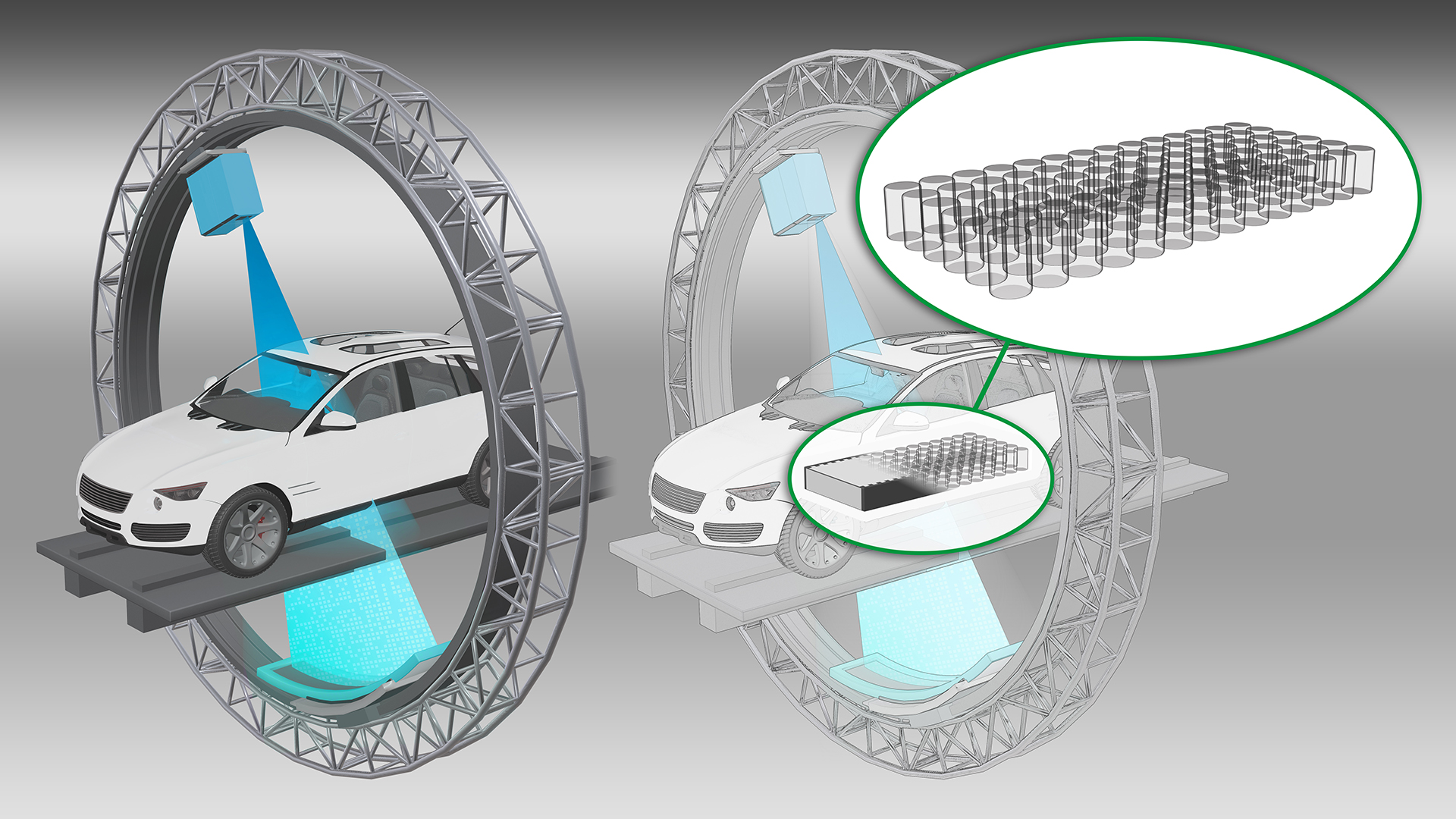

Das Fraunhofer EZRT hat gemeinsam mit der OHB Digital Connect GmbH das Hochenergie-Computertomographiesystem GiantEye entwickelt, mit dem es erstmals möglich ist, großvolumige Objekte in horizontaler Ausrichtung mit besonders hoher Röntgenenergie von 9 MeV und Auflösungen von unter 100 µm zu tomographieren. Zum Einsatz kommen solche Systeme z. B. bei der Entwicklung von Satellitentriebwerken oder bei der Prüfung von Batteriemodulen von Elektrofahrzeugen. Am Control-Messestand wird ein Modell der CT-Anlage, so wie sie an der Rheinland-Pfälzischen Technischen Universität Kaiserslautern-Landau für die Untersuchung von Beton realisiert wurde, vorgestellt.

mehr zum Exponat Hochenergie-Computertomographie für große Volumen in horizontaler Lage GiantEye

Aussteller: Fraunhofer EZRT, Fürth; OHB Digital Connect, Mainz

Akustische Überwachung für die Brennstoffzellenfertigung

Das Fraunhofer IDMT stellt das KI-basierte akustische Monitoring für den Einsatz in der Brennstoffzellenfertigung vor. Akustische Systeme arbeiten auch in rauen Umgebungen zuverlässig, erkennen und klassifizieren Fehler und zeigen Handlungsempfehlungen an. Analog zum akustischen Monitoring bei Schweißprozessen nehmen Mikrofone bereits bei der Fertigung die Prozessgeräusche auf, KI-Algorithmen analysieren die Audiodaten echtzeitnah und das System zeigt Abweichungen im Prozess an. So können beispielsweise Materialfehler, Werkzeugverschleiß oder Fehlmontage frühzeitig erkannt und behoben werden. Durch die Weiterentwicklung und Automatisierung der Produktionsschritte soll die steigende Nachfrage nach Brennstoffzellen gedeckt und die Großserienfertigung von Stacks effizienter gestaltet werden.

mehr zum Exponat Akustische Überwachung für die Brennstoffzellenfertigung

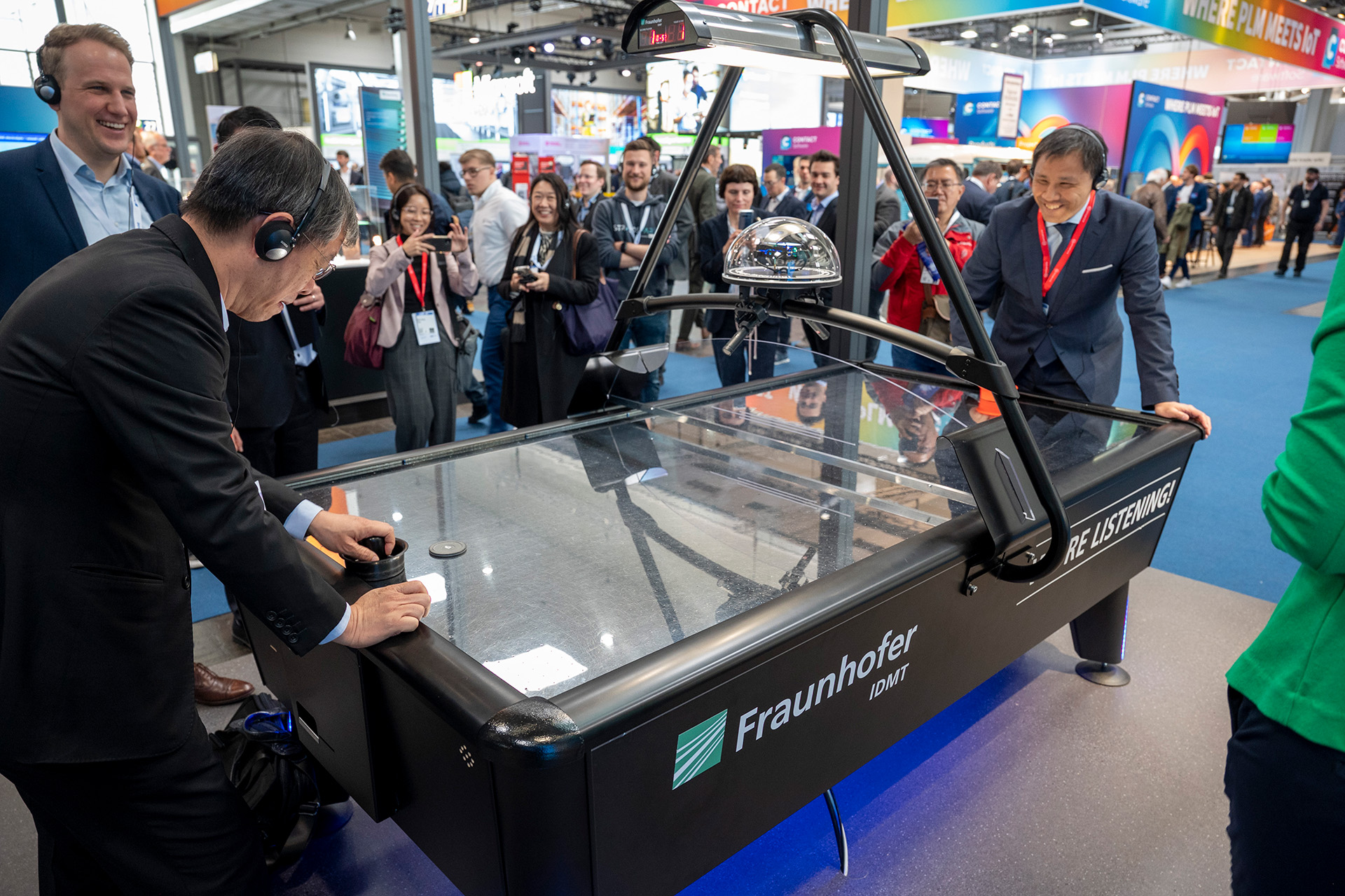

Das Potenzial der akustischen Analyse auf Basis der Luftschallemission wird bei der Control anhand eines Air-Hockey-Tisches zu sehen sein, der verschiedene Zustände am Klang erkennt

mehr zum Exponat Akustisches Monitoring in der Produktion

Aussteller: Fraunhofer IDMT, Ilmenau

KI-basierte Objekterkennung und adaptive Steuerung für intelligente, bioinspirierte Robotergreifsysteme zur Einbettung in Industrie 4.0-Umgebungen

Am Fraunhofer IZFP wird gemeinsam mit den Partnern INNOCISE GmbH und NEXT.robotics GmbH & Co. KG in einem BMBF-Verbundprojekt das System GecKI entwickelt, eine KI-basierte Objekterkennung und adaptive Steuerung für intelligente, bioinspirierte Robotergreifsysteme zur Einbettung in Industrie 4.0-Umgebungen. Ziel des Vorhabens ist es, Methoden der künstlichen Intelligenz weiterzuentwickeln, um ein neuartiges bioinspiriertes System zu entwerfen, das auto-adaptive robotergestützte Manipulation mit Objekterkennung ermöglicht.

mehr zum Exponat KI-basierte Objekterkennung und adaptive Steuerung
für intelligente, bioinspirierte Robotergreifsysteme zur Einbettung in Industrie 4.0-Umgebungen

Aussteller: Fraunhofer IZFP, Saarbrücken; INNOCISE GmbH, Saarbrücken; NEXT.robotics GmbH & Co. KG, Mönchweiler

Intelligentes Monitoring-System zur Überwachung kritischer Infrastruktur

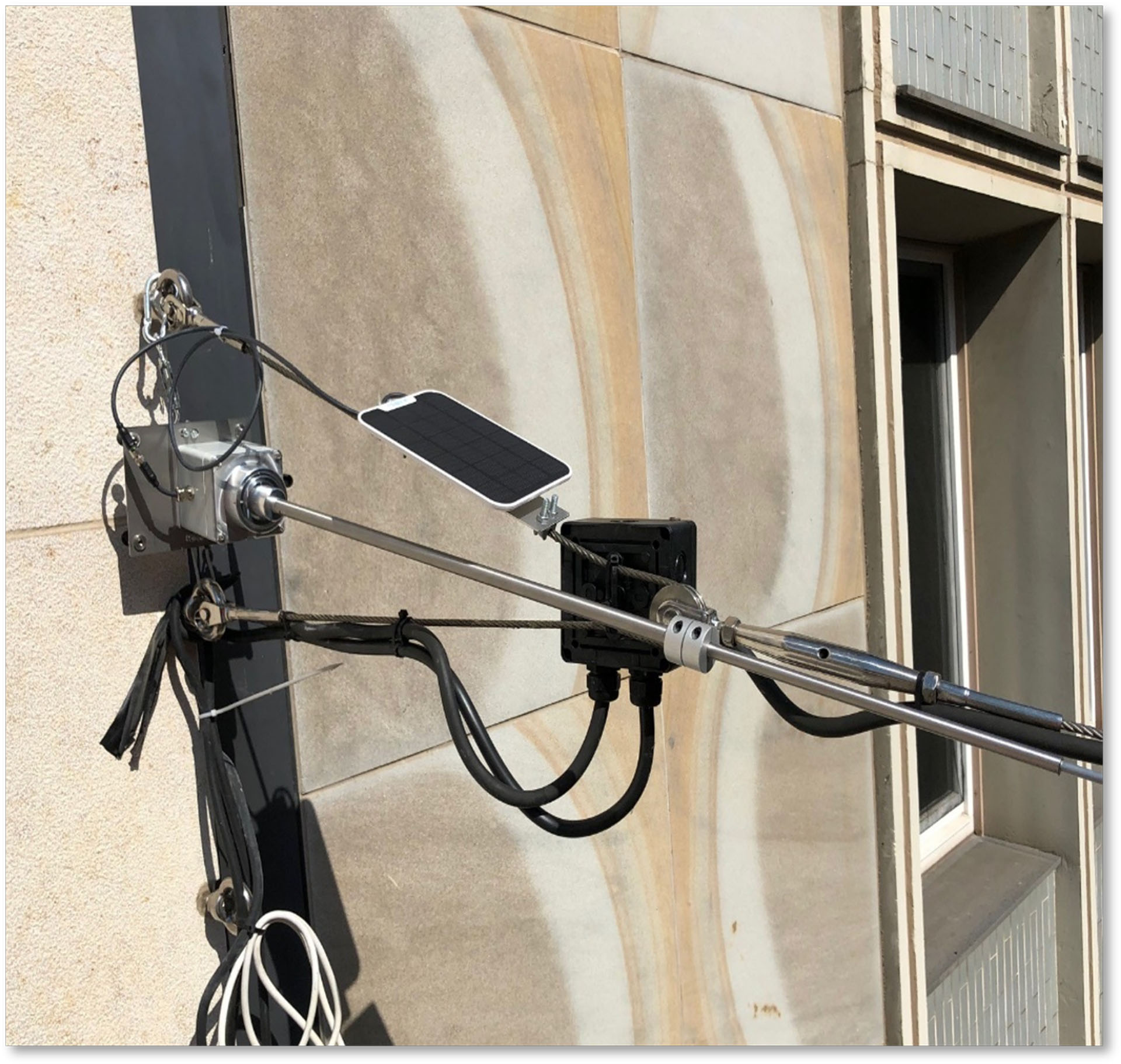

Das Fraunhofer IZFP hat das Monitoring-System MAUS (Multimodale Autarke Sensorplattform) entwickelt, das bei der Überprüfung und für Instandhaltungsarbeiten kritischer Infrastruktur wie Autobahnbrücken, Straßen, Versorgungsnetzen etc. zum Einsatz kommt. Solche Infrastrukturbauwerke sind gewöhnlich für den Einsatz über mehrere Jahrzehnte ausgelegt und verschiedenen Umwelteinflüssen wie z.B. Temperaturschwankungen, Feuchtigkeit, UV-Belastung oder Salzwasser sowie mechanischer Belastung ausgesetzt. Diese Einflüsse sind Ursache für Beschädigungen wie Rissbildung in Beton oder Korrosion von metallischen Strukturen, welche die einwandfreie Funktionalität gefährden. Im Fall von Sperrungen durch notwendige Reparaturarbeiten entsteht ein hoher finanzieller und gesellschaftlicher Schaden. Das intelligente MAUS-Monitoring-System ist durch die Modularität seiner Komponenten in der Lage, bei der Überprüfung kritischer Infrastruktur energie- und entscheidungsautark zu unterstützen.

mehr zum Exponat Intelligentes Monitoring-System zur Überwachung kritischer Infrastruktur

Aussteller: Fraunhofer IZFP, Saarbrücken

Akustisches Oberflächenwellenprüfgerät zur schnellen und zerstörungsfreien mechanischen Prüfung von Schichten und Oberflächen

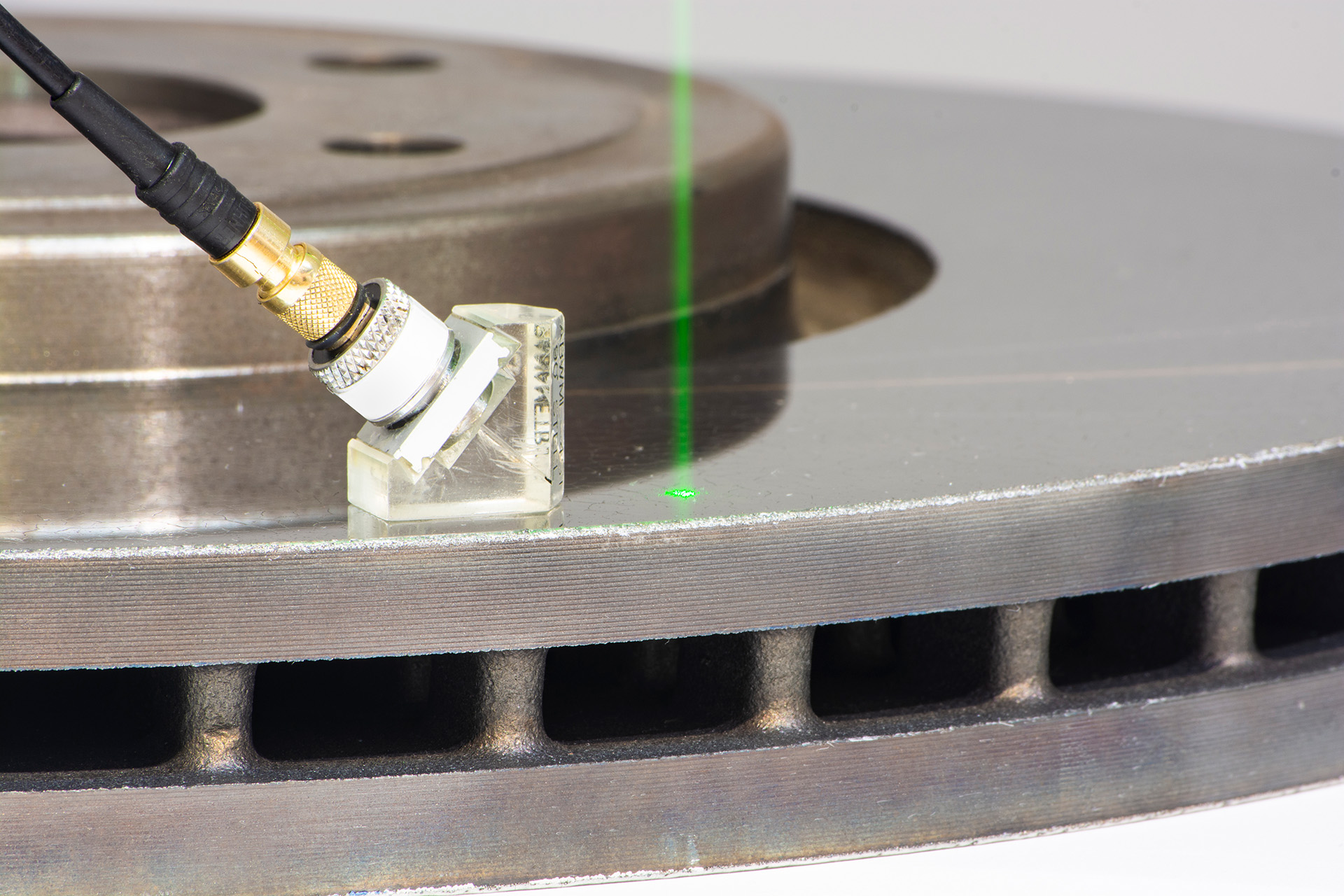

Die vom Fraunhofer IWS entwickelte LAwave^®-Technologie ist eine schnelle und zerstörungsfreie Methode zur mechanischen Charakterisierung von Oberflächen und Beschichtungen und basiert auf der laserakustischen Oberflächenwellen-Spektroskopie. Durch die Bestimmung der effektiven E-Module der Schichten und des Substrats werden werkstoffbedingte und herstellungsbedingte Charakteristika im Material präzise erfasst. Die Methode erlaubt es, Beschichtungen im Bereich von wenigen Nanometern bis zu einem Millimeter sowie Veränderungen an Oberflächen zu messen.

mehr zum Exponat Akustisches Oberflächenwellenprüfgerät zur schnellen und zerstörungsfreien mechanischen Prüfung von Schichten und Oberflächen

Aussteller: Fraunhofer IWS, Dresden

Schichtdickenmessung mit Terahertz

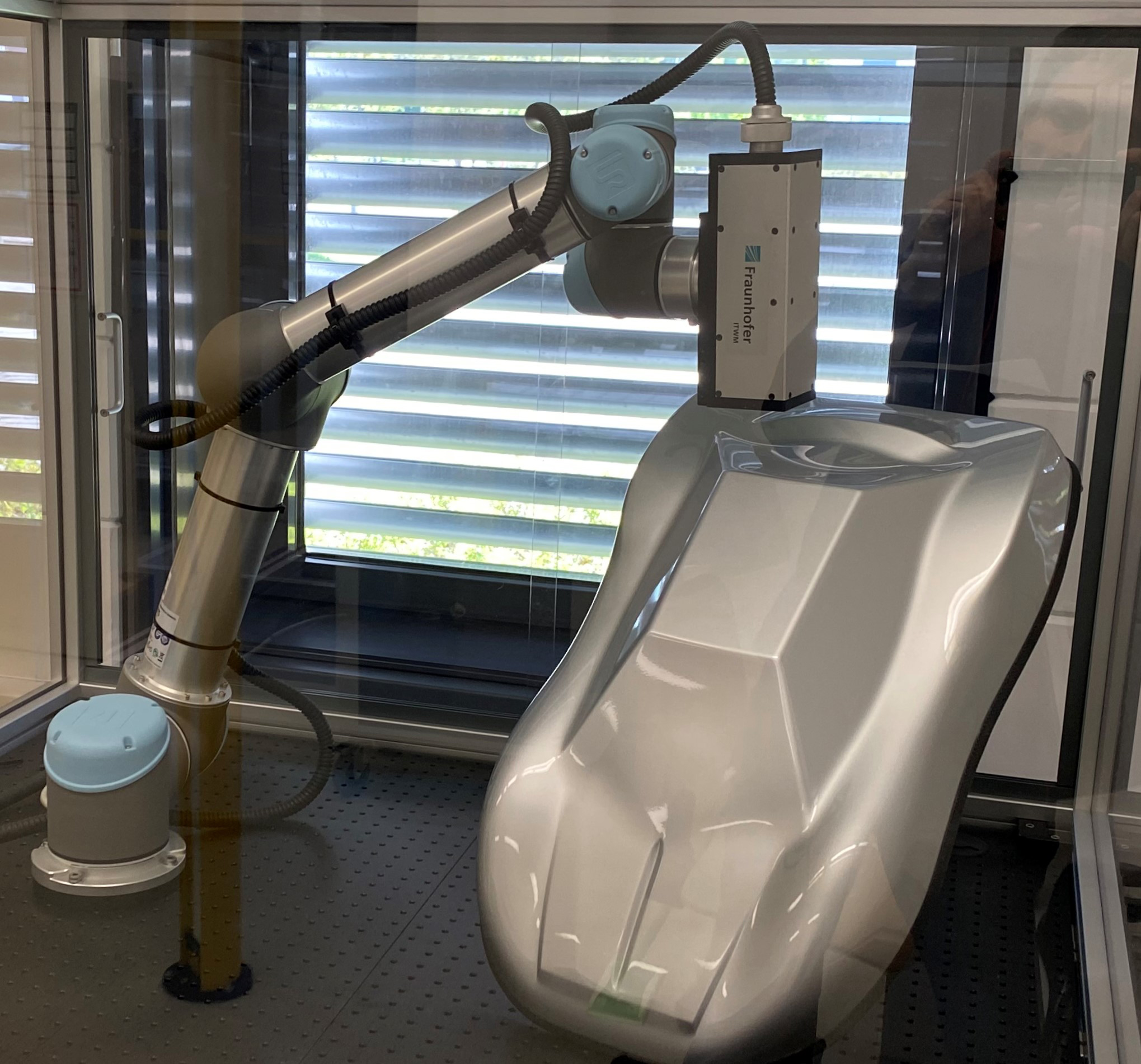

Am Fraunhofer ITWM in Kaiserslautern werden Terahertz-Messtechnik-Systeme entwickelt, mit denen unter anderem im industriellen Umfeld Schichtdicken gemessen werden können. Als neueste Version des Terahertz-Schichtdickenmesssystems steht nun eine robotergestützte Variante zur Verfügung, d.h. zur vereinfachten Integration in das Arbeitsumfeld wird ein kollaborativer Roboter, kurz »Cobot«, eingesetzt. Das System des Fraunhofer ITWM eignet sich vor allem für die Dickenmessung einzelner Schichten innerhalb eines Mehrschichtsystems, wobei die Beschichtung auf beliebigem Material aufgetragen sein kann. Daneben können auch feuchte, klebrige und weiche Beschichtungen und Schichten auf gekrümmten Oberflächen gemessen werden.

mehr zum Exponat Schichtdickenmessung mit Terahertz

Aussteller: Fraunhofer ITWM, Kaiserslautern
