Anwendungsspezifische LED-Beleuchtungssysteme für die Industrielle Bildverarbeitung (IBV)

Eine geeignet gewählte und optimiert ausgelegte Beleuchtung stellt in vielen Anwendungsfällen den Schlüssel zur erfolgreichen, wirtschaftlichen Realisierung einer Bildverarbeitungs-Lösung dar, denn bereits mit der Auswahl der Beleuchtung nimmt man entscheidenden Einfluss auf die Darstellungsqualität und damit auf die Leistungsfähigkeit des Systems.

Mit der richtigen Beleuchtung werden die Aspekte oder Fehlermerkmale hervorgehoben, die kontrastreich ins Bild gesetzt werden sollen. Je kontrastreicher ein Fehler visualisiert werden kann, desto sicherer kann eine Bildanalyse diesen erkennen. Oft reichen Standardbeleuchtungen dafür aus. In komplizierten Fällen müssen dagegen anwendungsspezifische Beleuchtungseinrichtungen entwickelt werden.

Eine Reihe von Beleuchtungsproblemen können auftreten, die gelöst werden müssen, bis ein Bildverarbeitungssystem prozesssicher läuft:

• geringe oder ungünstige Platzverhältnisse,
• feuchte oder schmutzige Umgebungen oder
• besonders reinliche Verhältnisse,
• hohe Temperaturen,
• Farb- oder schwarz/weiß-Anwendung,
• hochdynamische oder statische Applikation,
• sonstige Besonderheiten.

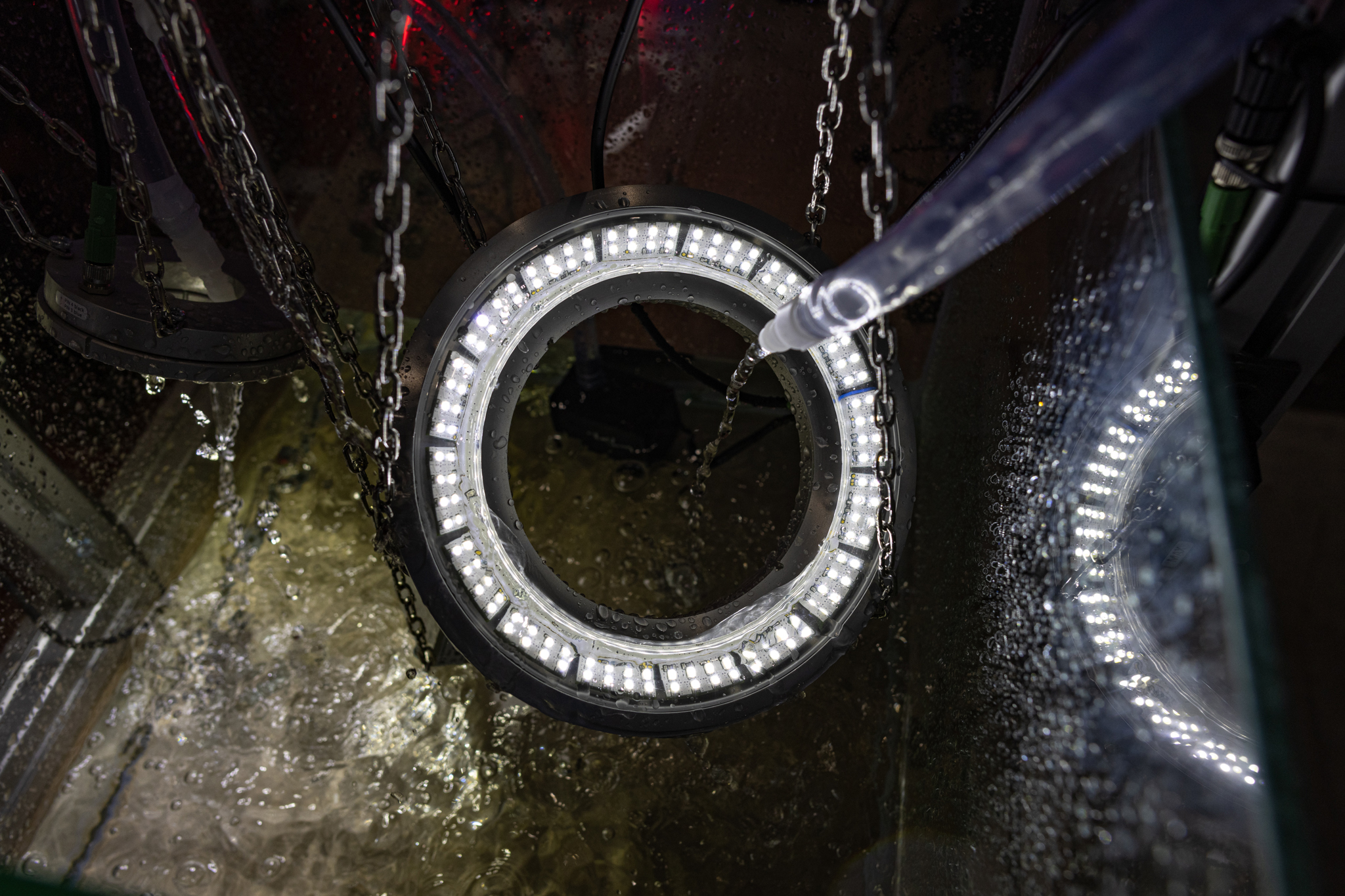

Das Exponat der Büchner Lichtsysteme GmbH aus Welden zeigt ein großes LED-Ringlicht (»CORONA-180«) in Washdown-Ausführung, das für die Lebensmittel-, Getränke- oder Pharmaindustrie entwickelt wurde. Beleuchtungen für diese Branchen erfordern eine sehr hohe IP-Schutzklasse (bis zu IP69K) und müssen aus einem besonders dichten und widerstandsfähigen Gehäuse gefertigt sein. Reinigungs- und Desinfektionsmittel, wie z. B. Wasserstoffperoxid (20 %), dürfen auch bei höheren Temperaturen und großem Druck nicht eindringen. Das aus einem Stück gefräste Aluminiumgehäuse hat abgerundete Kanten und keine Fugen oder Rillen. So ist eine rückstandslose Nassreinigung mit hohem Hygiene-Standard möglich. Die LEDs können in mehreren möglichen Öffnungswinkeln, Wellenlängen und Beleuchtungsstärken betrieben werden und sind in bis zu 16 Segmenten getrennt ansteuerbar.

Auf Kundenwunsch wird das Gehäuse auch aus Edelstahl gefertigt und erfüllt so in Verbindung mit Edelstahl-Gerätesteckern selbst höchste hygienische Anforderungen.

Die vorgestellte Washdown-Technologie findet sich ebenfalls bei weiteren Ringleuchten sowie der Hintergrundbeleuchtung »Hi-Light-65«.

Weitere anwendungsspezifische LED-Beleuchtungen umfassen ein Größenspektrum von sehr kleinen Ringleuchten von ca. 20 mm Durchmesser bis zu sehr großen Flächenleuchten, die mehrere Quadratmeter groß sein können.
