Mikrostruktur

Materialeigenschaften werden nicht zuletzt durch die Mikrostruktur bzw. unter mithilfe der Mikrostruktur-Analyse bestimmt. Es gibt daher ein wachsendes Interesse an der geometrischen Charakterisierung der Mikrostrukturen, insbesondere auch bei sehr weichen, brüchigen oder hoch porösen Materialien, die konventionellen mikroskopischen Methoden nicht zugänglich sind. Die Entwicklung der Computertomographie mit immer besserer Auflösung, größeren Bildausschnitten und schnelleren Rekonstruktionen macht die Aufnahme räumlicher Bilddaten für viele Anwendungsfelder interessant.

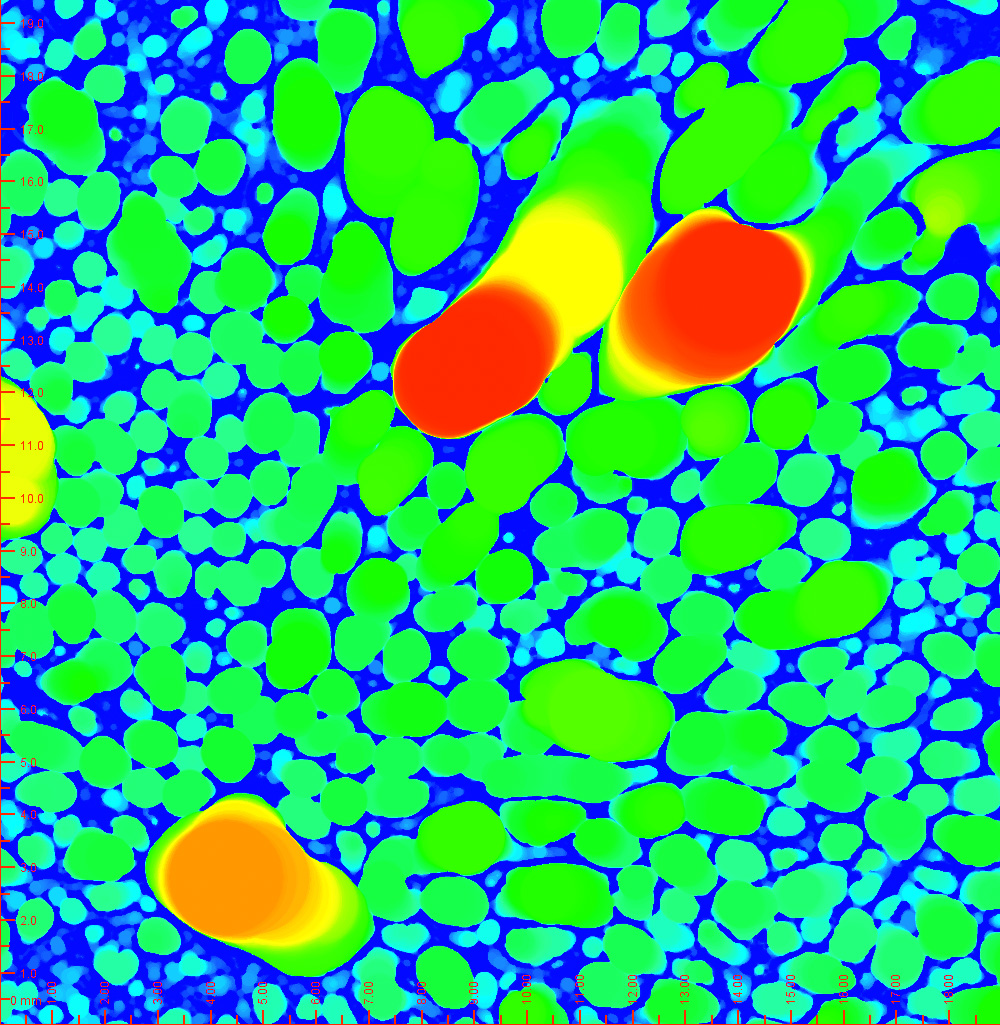

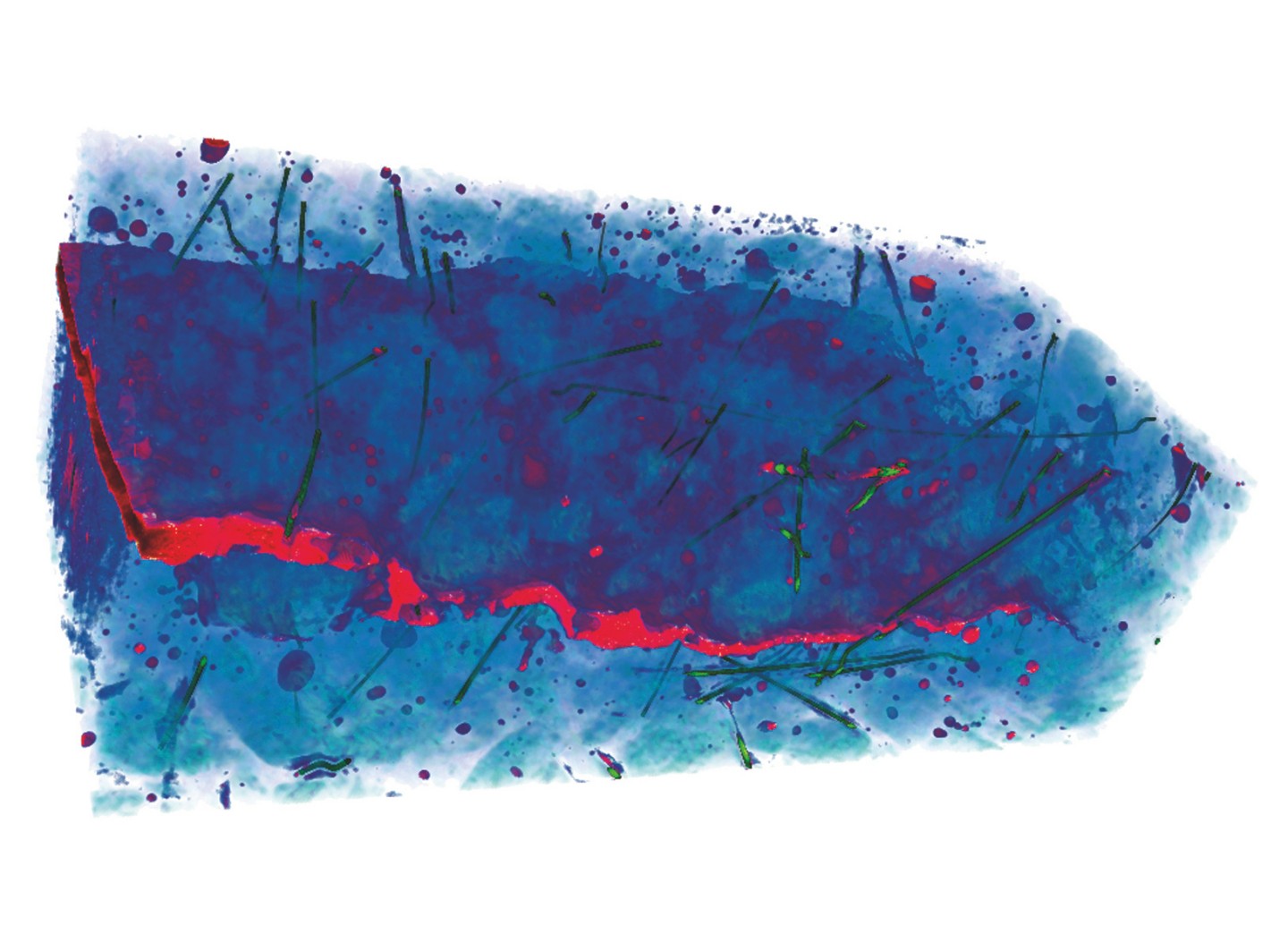

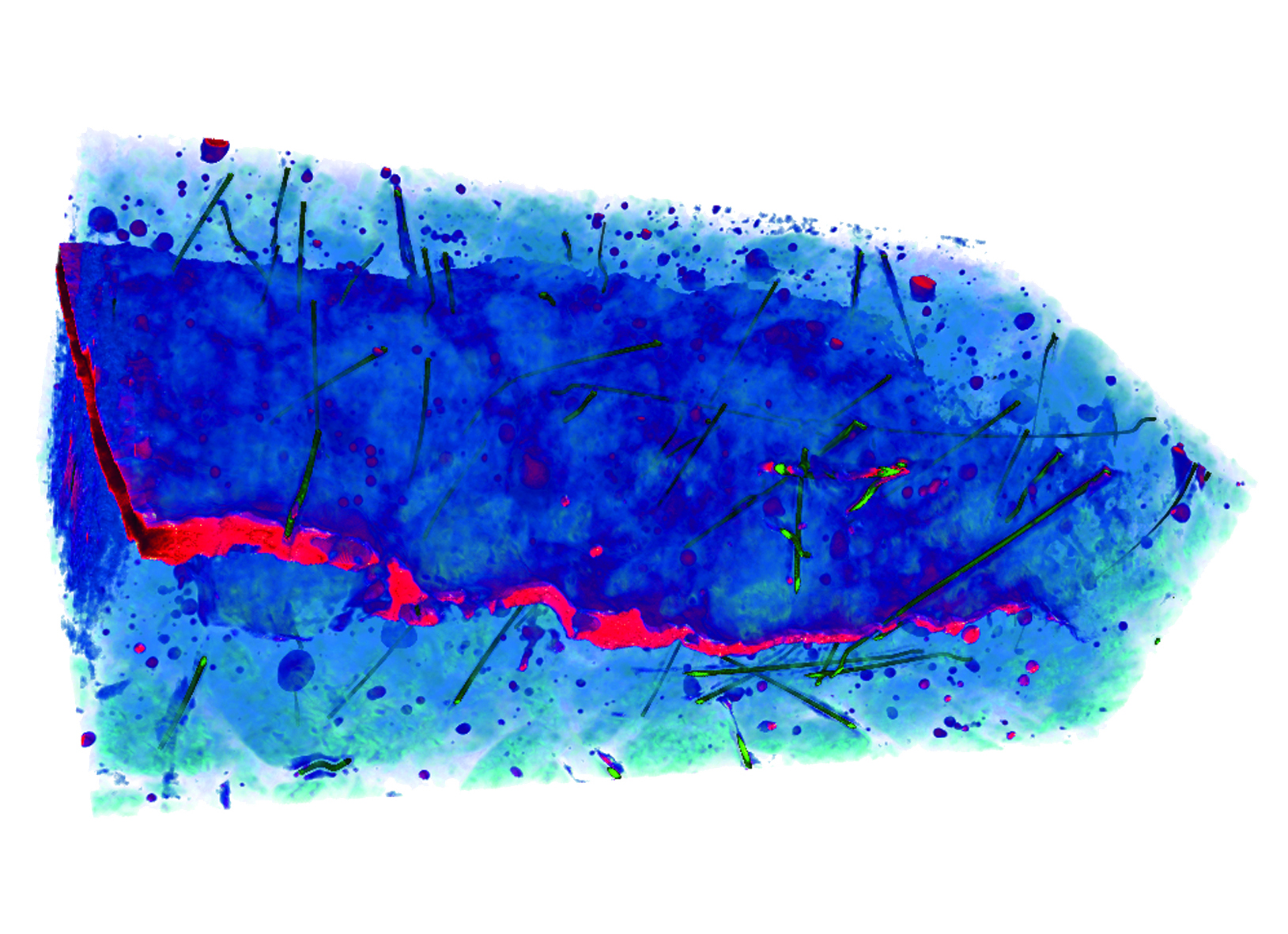

Die durch Mikro-Computertomographie entstehenden Volumenbilder, die, im Gegensatz zu 2D-Bildern von Schnitt- oder Bruchflächen, die volle Information über die räumliche Mikrostruktur enthalten, können mit der Software MAVI (Modular Algorithms for Volume Images) analysiert, modelliert und visualisiert werden. MAVI ist speziell für die Analyse der komplexen Mikrostruktur von Werkstoffen (wie Polymer-, Metall- und Keramikschäume, Sintermaterial, Beton) konzipiert, kann aber auch dreidimensionale Bilder anderer Strukturen wie z. B. Knochen oder Schnee erfassen und verarbeiten. Die Software erkennt Volumen, Oberfläche, Krümmungsintegrale und die Eulerzahl für die vollständige Struktur oder für einzelne Objekte, findet Anisotropien und bevorzugte Richtungen und bestimmt deren Stärke.
