Konfokale 3D-Messsysteme zur Oberflächenkontrolle

Die twip optical solutions GmbH aus Pleidelsheim stellt verschiedene 3D-Messsysteme zur Oberflächenkontrolle basierend auf dem konfokalen Messprinzip vor. Ganz neu ist die mobile und flexible Technologie »CONSIGNO MR« (Bild 1), die an verschiedenste Messaufgaben angepasst werden kann und per Touchscreen bedient wird. Dank der kompakten Bauweise und der integrierten Akkuversorgung ist es möglich, ortsunabhängig eine Rauheitsmessung durchzuführen – ein Messlabor ist nicht notwendig. Nach der Messung können die Ergebnisse direkt angezeigt oder durch ein Messprotokoll über den integrierten USB-Slot exportiert werden.

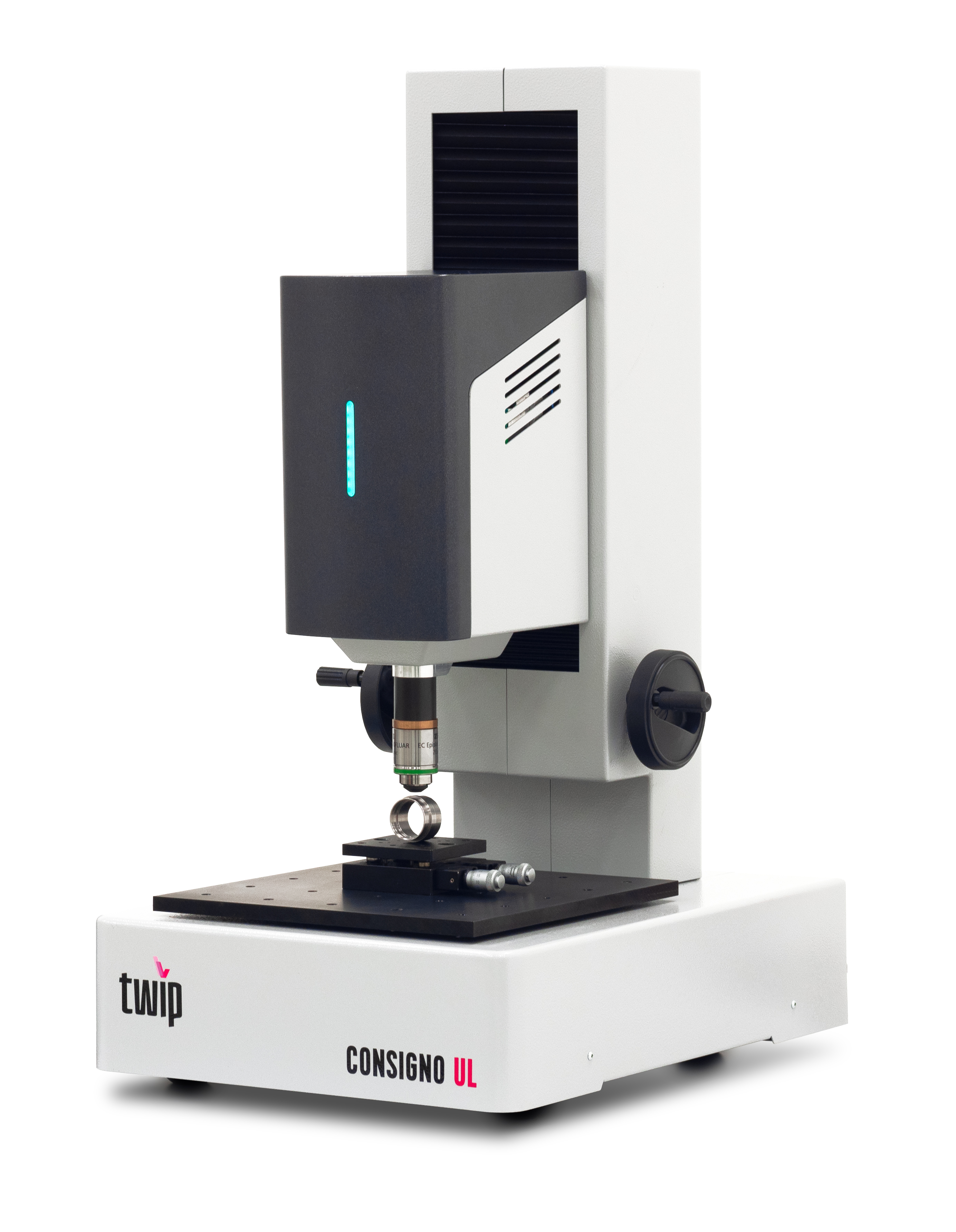

Außerdem wird das auf Rauhtiefen- und Konturmessung spezialisierte schnelle optische Messgerät »CONSIGNO UL« (siehe Bild 2) gezeigt, das einen flexiblen Einsatz in der Qualitätssicherung und der Fertigungsmesstechnik ermöglicht. Dieses System zeichnet sich durch eine kleine und leichte Baugröße und einen robusten mechanischen Aufbau aus. Durch einen innovativen mechanischen Antrieb ist eine hohe Messgeschwindigkeit über den gesamten Messbereich gewährleistet.

Das eingesetzte konfokale Messprinzip ist sehr robust und ermöglicht eine schnelle Erfassung der Oberfläche. Außerdem ist die Messgeschwindigkeit skalierbar und kann entsprechend der geforderten Genauigkeit an die Aufgabe angepasst werden. Ein weiterer Vorteil der konfokalen Messtechnik ist ihre Flexibilität. Für die Messung wird lediglich die Helligkeit des reflektierten Lichts verwendet, wodurch eine weitestgehende Unabhängigkeit von den Oberflächeneigenschaften des Messobjekts erreicht werden kann.

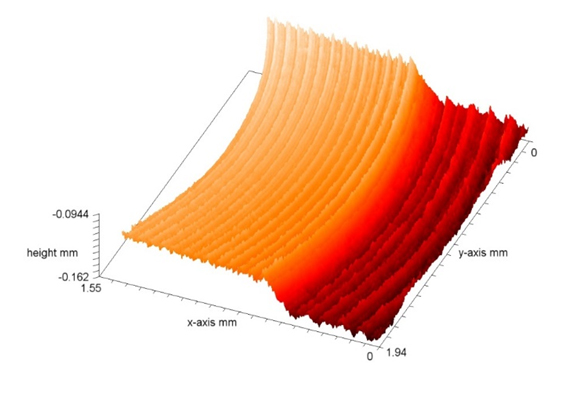

Somit können die unterschiedlichsten Aufgabenstellungen gelöst werden, z. B. die Bestimmung geometrischer Merkmale, wie die Höhe einer Abstufung auf spritzgegossenen Kunststoffbauteilen oder des Krümmungsradius von Mikrolinsen. Auch die Erfassung von Rauheitswerten auf gedrehten oder gefrästen Oberflächen (Bild 3) ist schnell und zuverlässig möglich.

Neben den vielfältigen Einsatzmöglichkeiten in der Qualitätssicherung ist das System auch zur Automatisierung spezieller Messaufgaben geeignet. Durch die Verwendung der Software »itom« ist eine einfache Einbindung zusätzlicher Hardware möglich, wie beispielsweise zusätzlicher Achsen für die Positionierung von Messobjekten, wodurch das System an unterschiedliche Messaufgaben angepasst werden kann.

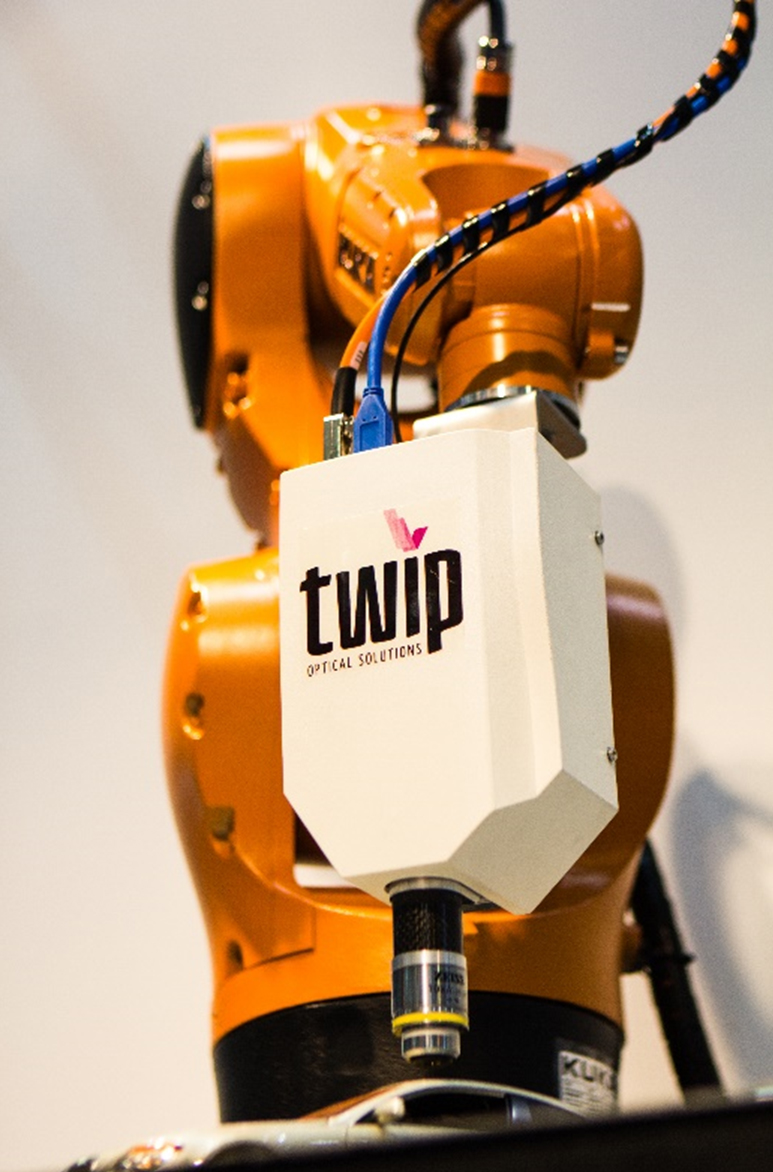

Zudem ist es möglich, die Software in kundenspezifische Softwareumgebungen einzubinden. Auch der verwendete Messkopf kann in bereits bestehende Fertigungslösungen und -anlagen integriert werden. Dank der kleinen und leichten Bauweise ist eine sehr flexible Implementierung an Industrierobotern ebenfalls realisierbar (siehe Bild 4).
