Inline 3D-Messtechnik für Prozessregelung und Qualitätsprüfung

Control 2013 Messtechnik Optoinspection
© Fraunhofer IFF
Messtechnik Optoinspection

Optische Systeme zur Bestimmung geometrischer Größen halten zunehmend Einzug in industrielle Fertigungsprozesse. Insbesondere direkt in den Prozess oder die Fertigungsmaschine integrierte Lösungen ermöglichen ein frühzeitiges Erkennen von Abweichungen und ein schnelles Gegensteuern.

OptoInspect 3D ist ein modularer Baukasten für den Entwurf und die Realisierung anwendungsspezifischer automatisierter 3D-Messsysteme für die Qualitätsprüfung in der industriellen Fertigung. Der Fokus ist darauf gerichtet, eine schnelle und robuste Mess- und Prüftechnik direkt in den Fertigungsprozess bzw. in die Maschine zu integrieren, um qualitativ hochwertige Produkte und effiziente Fertigungsprozesse zu ermöglichen.

OptoInspect 3D umfasst Methoden und Werkzeuge für den Entwurf, die Dimensionierung und Simulation triangulationsbasierter Laserlichtschnittsensoren. Der Baukasten beinhaltet zudem Werkzeuge für das Kalibrieren und Einmessen anwendungsspezifisch konfigurierter Systeme aus mehreren Sensoren und Sensorbewegungskomponenten.

Ein weiterer zentraler Bestandteil sind Funktionen und Methoden für eine schnelle, taktgebundene und automatische 3D-Datenauswertung und Geometriemerkmalsbestimmung. Mit der Bibliothek »OptoInspect3D Invent« werden Grundfunktionalitäten für eine schnelle und automatisierte 3D-Messdatenauswertung, welche in eigene Anwendungen eingebunden werden, angeboten.

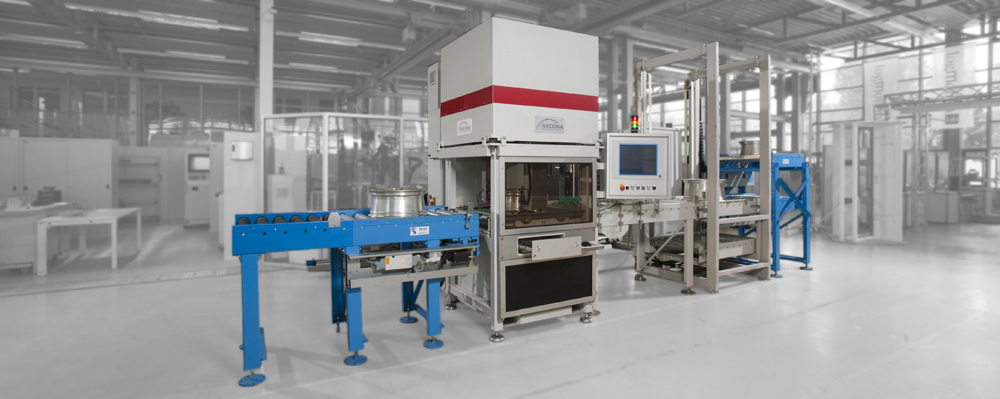

Inline 3D-Rädermessmaschine
© Fraunhofer IFF
Vollautomatisiertes Messsystem zur geometrischen Qualitätsprüfung von Automobilrädern
