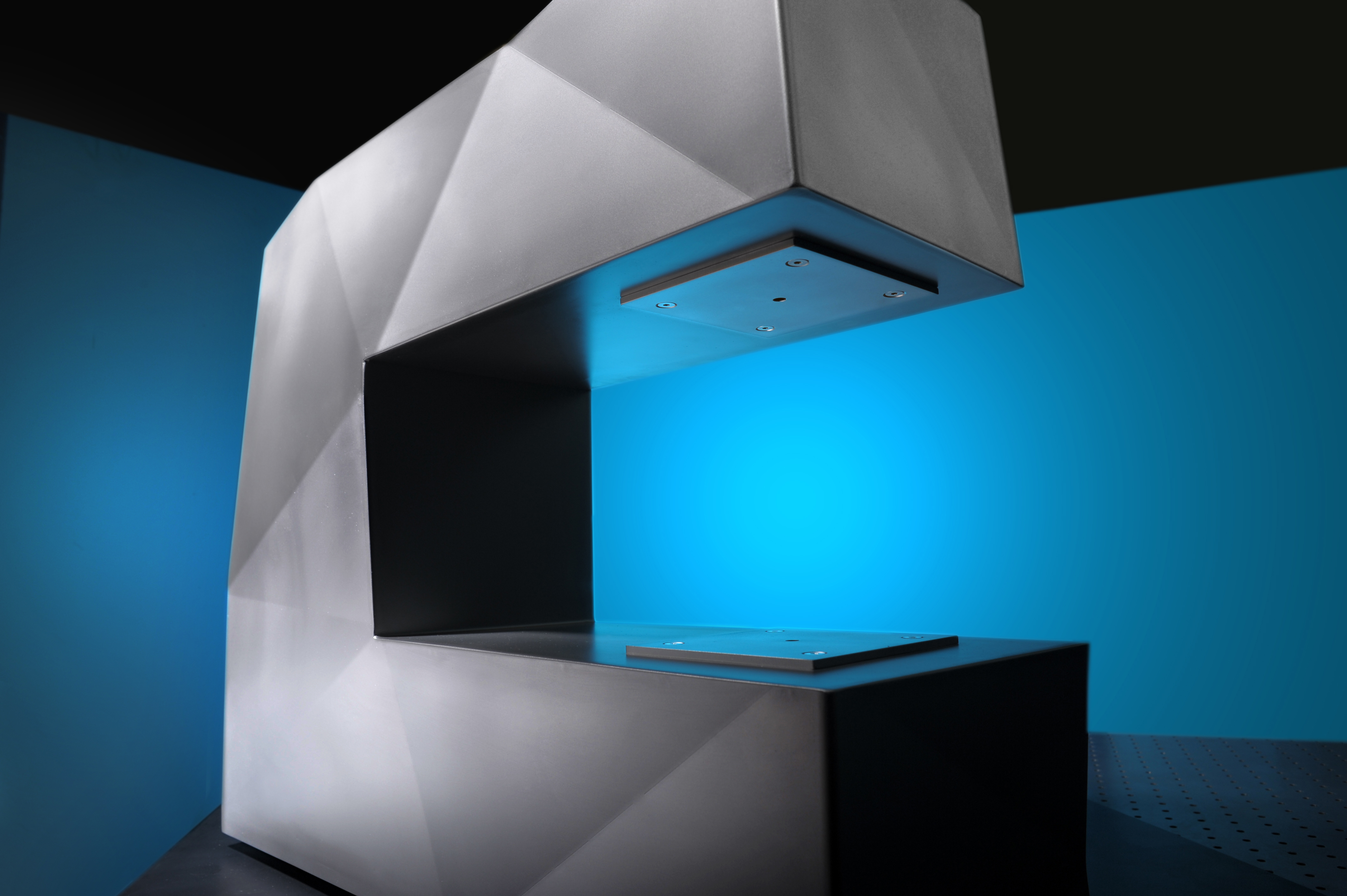

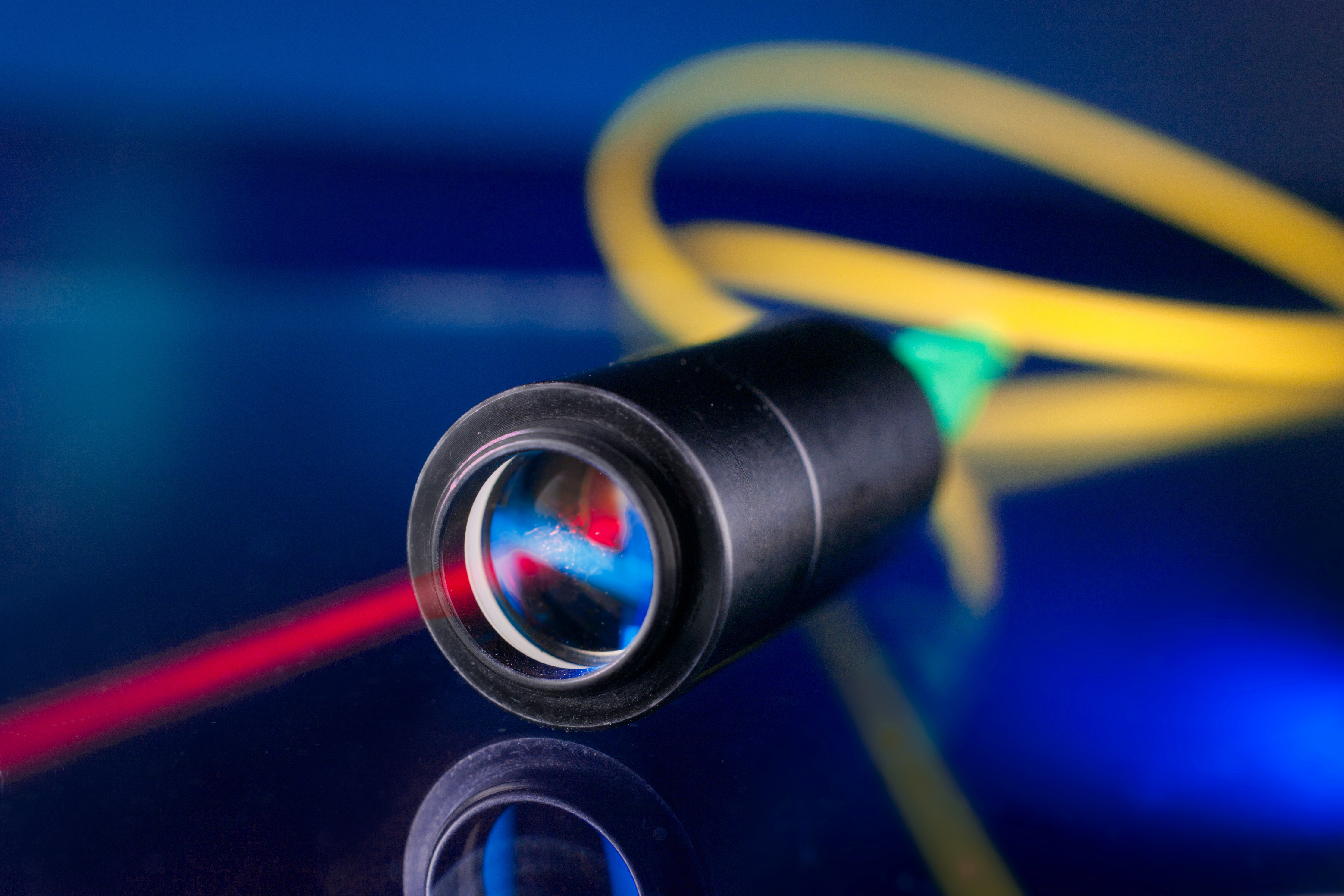

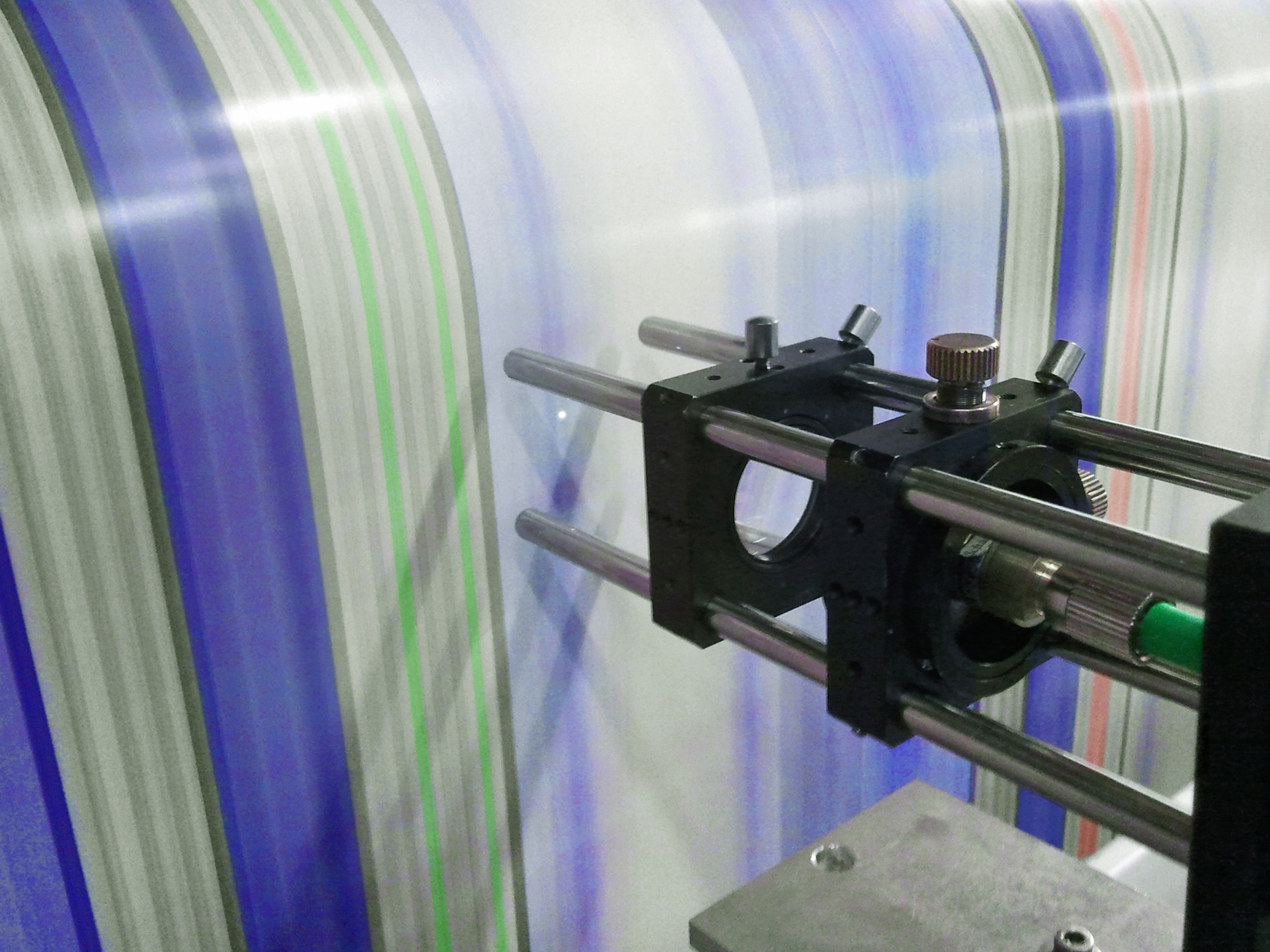

Das Fraunhofer-Institut für Lasertechnik ILT, Aachen, hat den interferometrischen Dickensensor »bd 2« entwickelt, mit dem die geometrische Dicke von Papier und Karton mit Sub-Mikrometer-Genauigkeit absolut gemessen werden kann. Der Sensor ist mit einem kompakten Messkopf mit bidirektionalem Messstrahl ausgestattet. Das bedeutet, dass Hin- und Rückstrahl entlang derselben Linie verlaufen. Besondere Leistungsmerkmale sind die Messfrequenz von bis zu 70 kHz und eine Messgenauigkeit von mehr als 200 nm in einem zulässigen Schwärmbereich von 8 mm. Der Arbeitsabstand bei einer zweiseitigen Dickenmessung beträgt typischerweise 80 mm nach oben und 80 mm nach unten, er kann je nach Anwendung entsprechend angepasst werden. Durch diesen großen Arbeitsabstand ist der Sensor für den Inline-Einsatz in der Produktion geeignet.
Der Dickensensor weist gegenüber herkömmlichen Messgeräten, die beispielsweise auf induktiven oder kapazitiven Verfahren beruhen, neben der Kompaktheit weitere Vorteile auf. Die Messungen erfolgen mit einer höheren Messfrequenz bei gleichzeitig höherer Präzision. Durch den großen Arbeitsabstand besteht keine Notwendigkeit, z. B. durch Luftpolster einen direkten Kontakt zwischen Sensor und Messgut zu verhindern. Gemessen werden können zudem die Rauheit und Oberflächenstrukturen von Papier und Karton.
