Wo kann industrielle Bildverarbeitung angewendet werden?

Die Einsatzmöglichkeiten der digitalen Bildverarbeitung in der industriellen Anwendung sind vielseitig und stehen daher im Fokus vieler verschiedener Branchen. Ein Haupteinsatzbereich ist die industrielle Qualitätssicherung in der Fertigung oder der Ausgangskontrolle usw.

Das Spektrum der eingesetzten Technologien reicht dabei von der Inspektion und Charakterisierung von Oberflächen und optischen 3D-Messverfahren und Röntgentechnik über Wärmefluss-Thermographie bis zu Terahertz-Messtechnik.oder Methoden der zerstörungsfreien Prüfung oder hyperspektralen Bildverarbeitung.

Herausforderungenv der Oberflächenprüfung sind Erkennen von Fehlern auf komplexen Mustern und Strukturen
© Fraunhofer ITWM

Inspektion von Leder

Fehlererkennung komplexer Strukturen

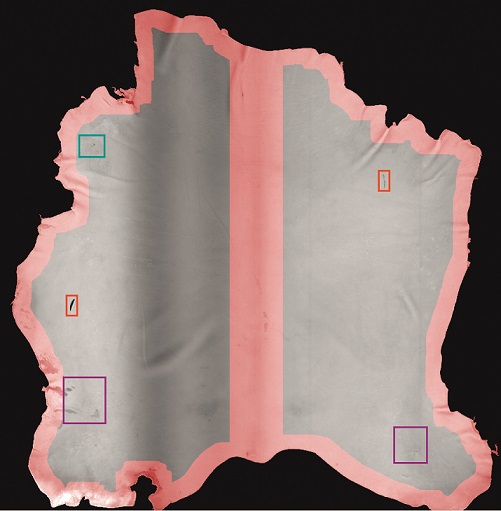

Im Bereich der Oberflächenprüfung bestehen die Herausforderungen heute im Erkennen von Fehlern auf komplexen Mustern und Strukturen, beispielsweise bei der Inspektion von Leder. Eine besondere Schwierigkeit liegt dabei unter anderem darin, Fehler von zulässigen Oberflächenabweichungen zu unterscheiden, wie sie bei einem Naturprodukt wie Leder die Regel sind.

Das bildgebende Fluoreszenz-Messsystem F-Scanner
© Fraunhofer IPM

Detektion von Verunreinigungen

Erkennen von Verunreinigungen

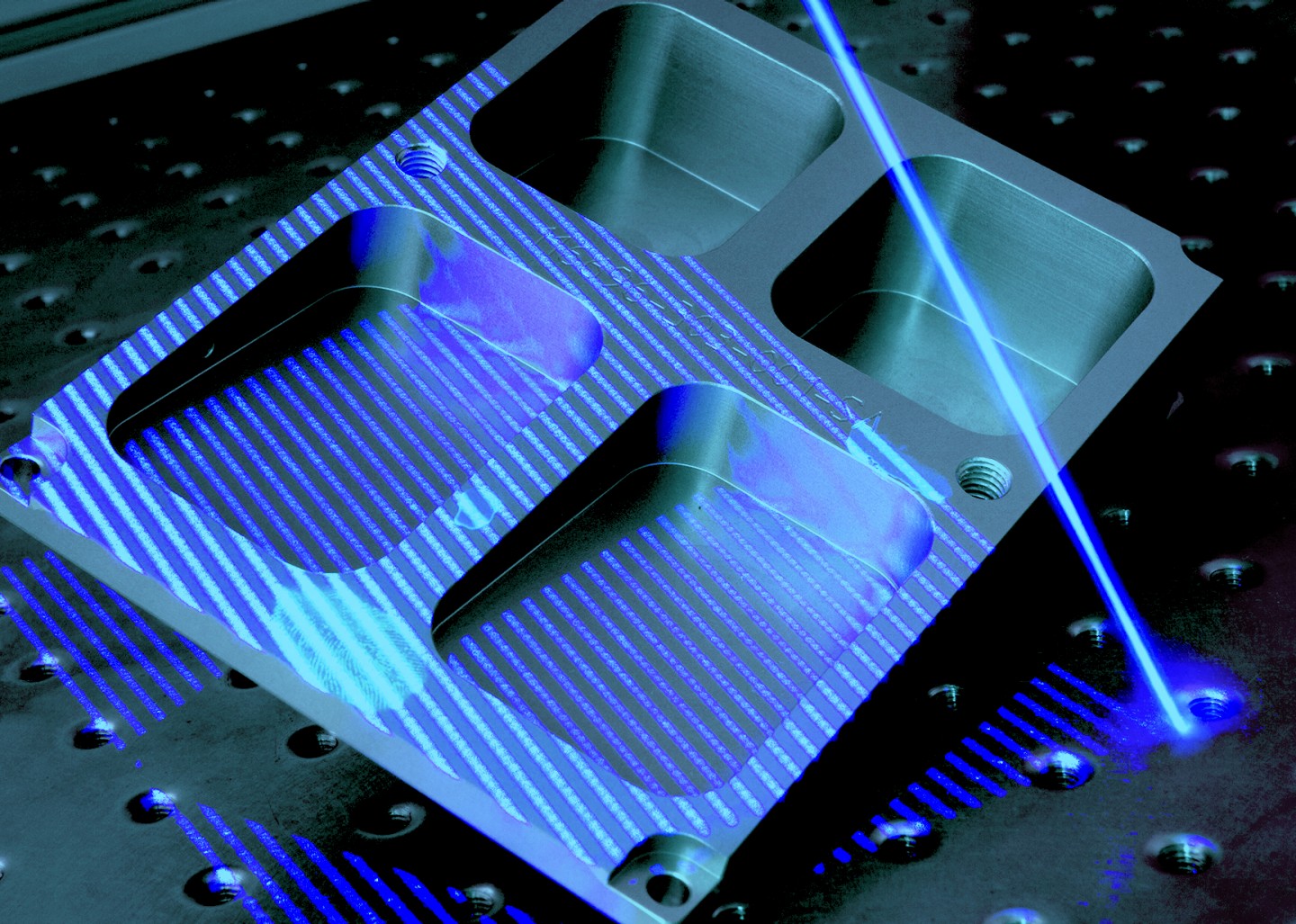

Zur Detektion von Verschmutzungen auf Oberflächen wird die Methode der Fluoreszenzmesstechnik eingesetzt. Integriert in ein Inline-Messsystem wird eine 100-Prozent-Prüfung in der Produktion durchgeführt, auch auf komplexen Bauteilen mit einer Fläche von 50 x 50 cm2. Erkannt werden unerwünschte Rückstände wie Schmiermittel, Reinigungssubstanzen oder Fotoloacke.

Vergleich der geometrischen Rekonstruktion eines großen Karosserieteils mit dem zugehörigen CAD-Modell
© Fraunhofer IOSB

Inspektion eines Karosserieteils mit Deflektometrie

Deflektometrie spiegelnder Oberflächen

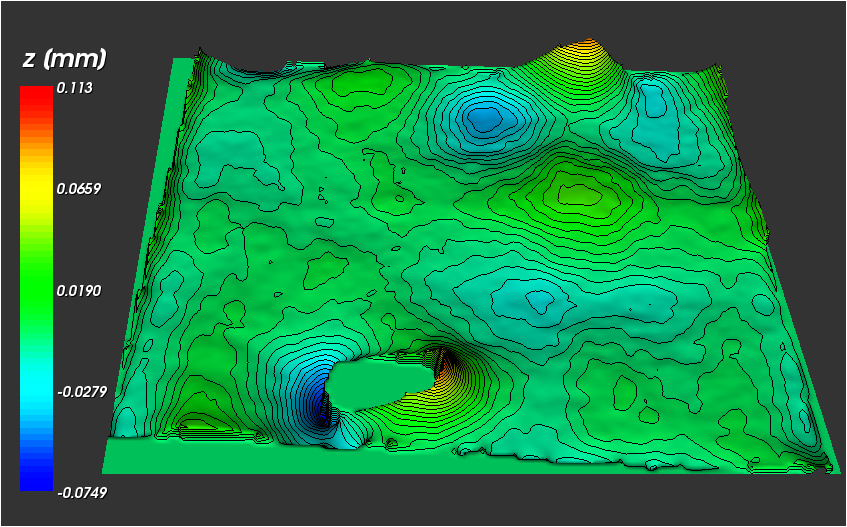

Für die Inspektion spiegelnder oder teilspiegelnder Oberflächen ist die Deflektometrie eine geeignete Methode. Im Bild sind die Höhenabweichungen in einem 1m x 1m großen Karosserieteil im Vergleich zum CAD-Datensatz zu sehen; erkennbar sind Abweichungen von deutlich unter 0,1 mm.

Mit der neuen Technologie der inversen Deflektometrie können nun auch Objekte auf beiden Seiten geprüft werden, z.B. Gleitsichtbrillengläser.

Optische 3D-Messtechnik für die Qualitätssicherung in der Automobilindustrie, Beispiel Räderprüfung
© Fraunhofer IFF

100-Prozent-Qualitätsprüfung von Rädern

Geometrische Qualitätsprüfung von Rädern

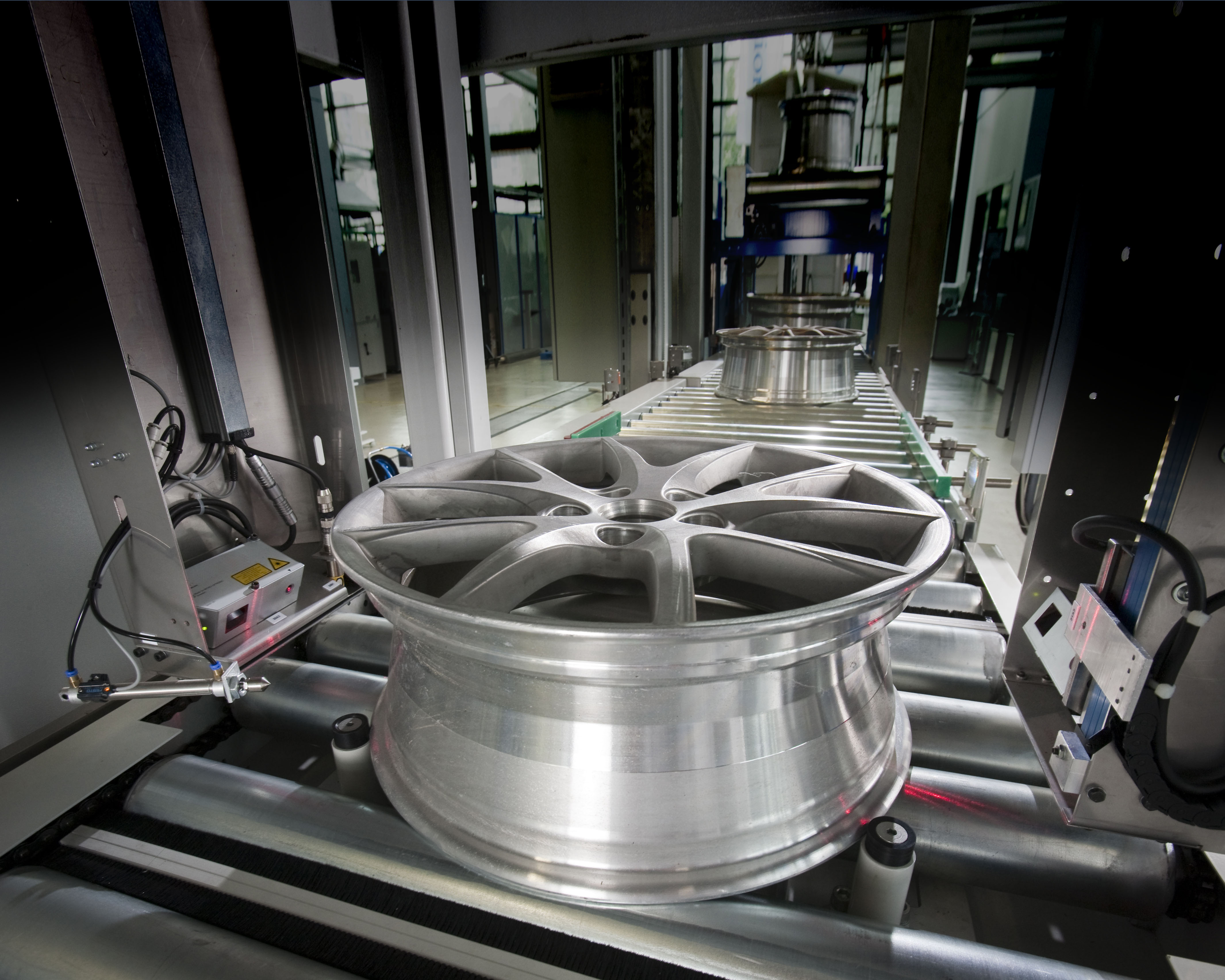

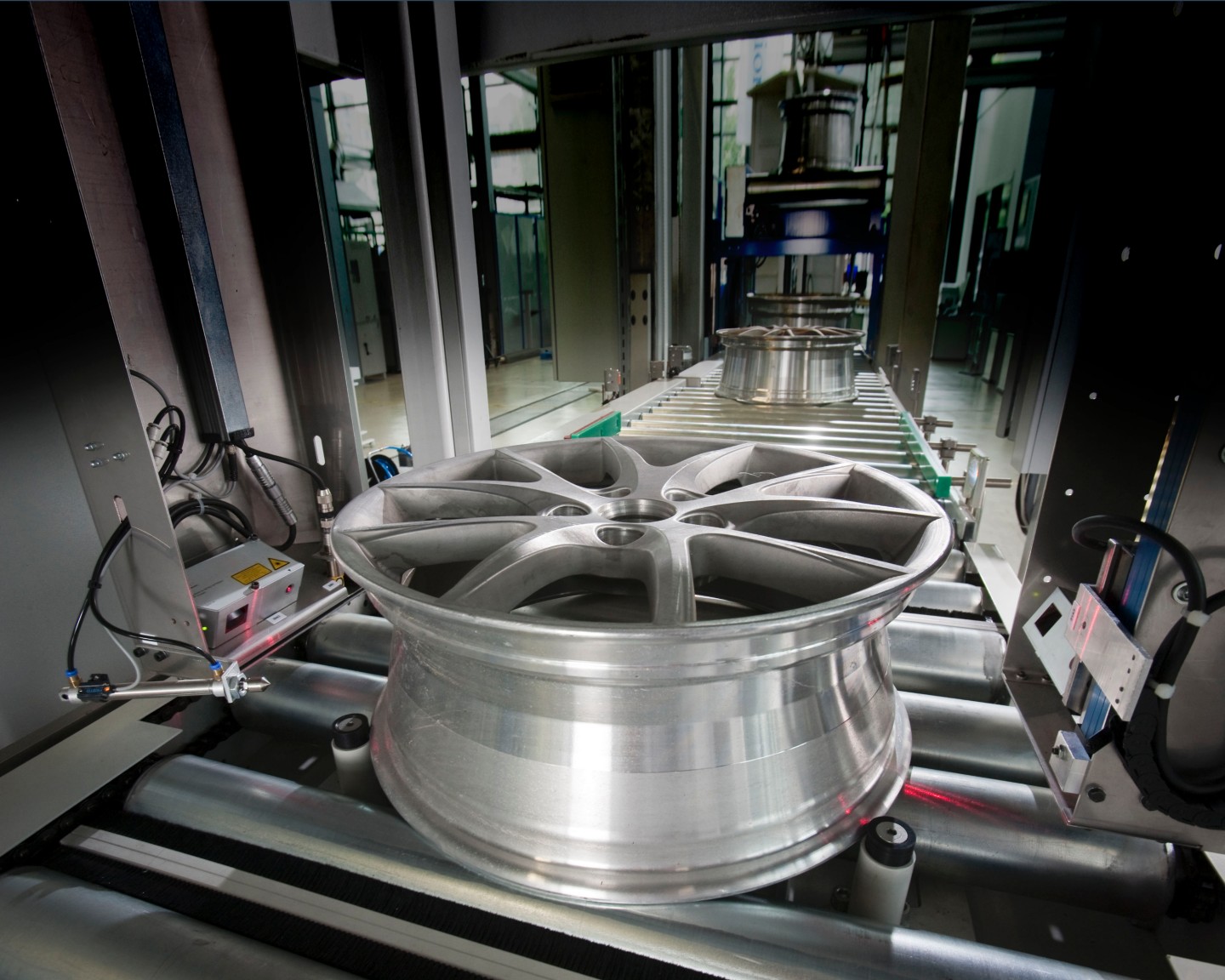

Das Laserschnittverfahren kommt z.B. bei der automatischen Qualitätsprüfung von Rädern zum Einsatz. Das im Bild zu sehende System prüft vollautomatisiert und schritthaltend mit dem Fertigungstakt sämtliche funktionsrelevanten Geometriemerkmale an Aluminiumrädern.

Inspektion von Bahnware
© Fraunhofer IPM

Inspektion von Draht im Durchlauf

Fehlerprüfung von Bahnware

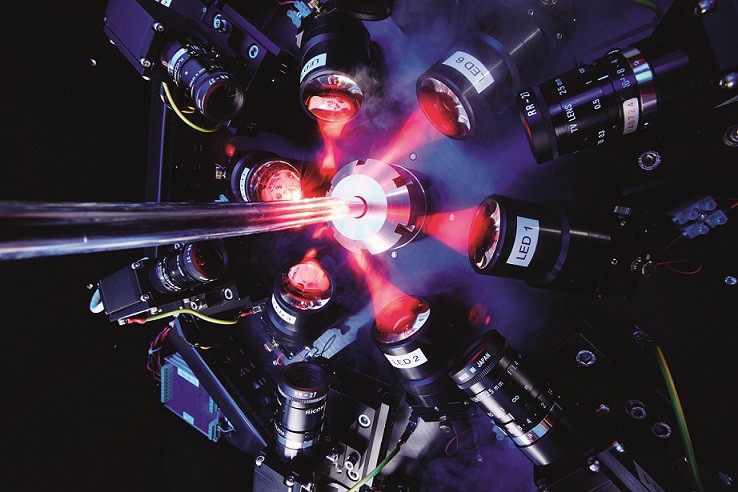

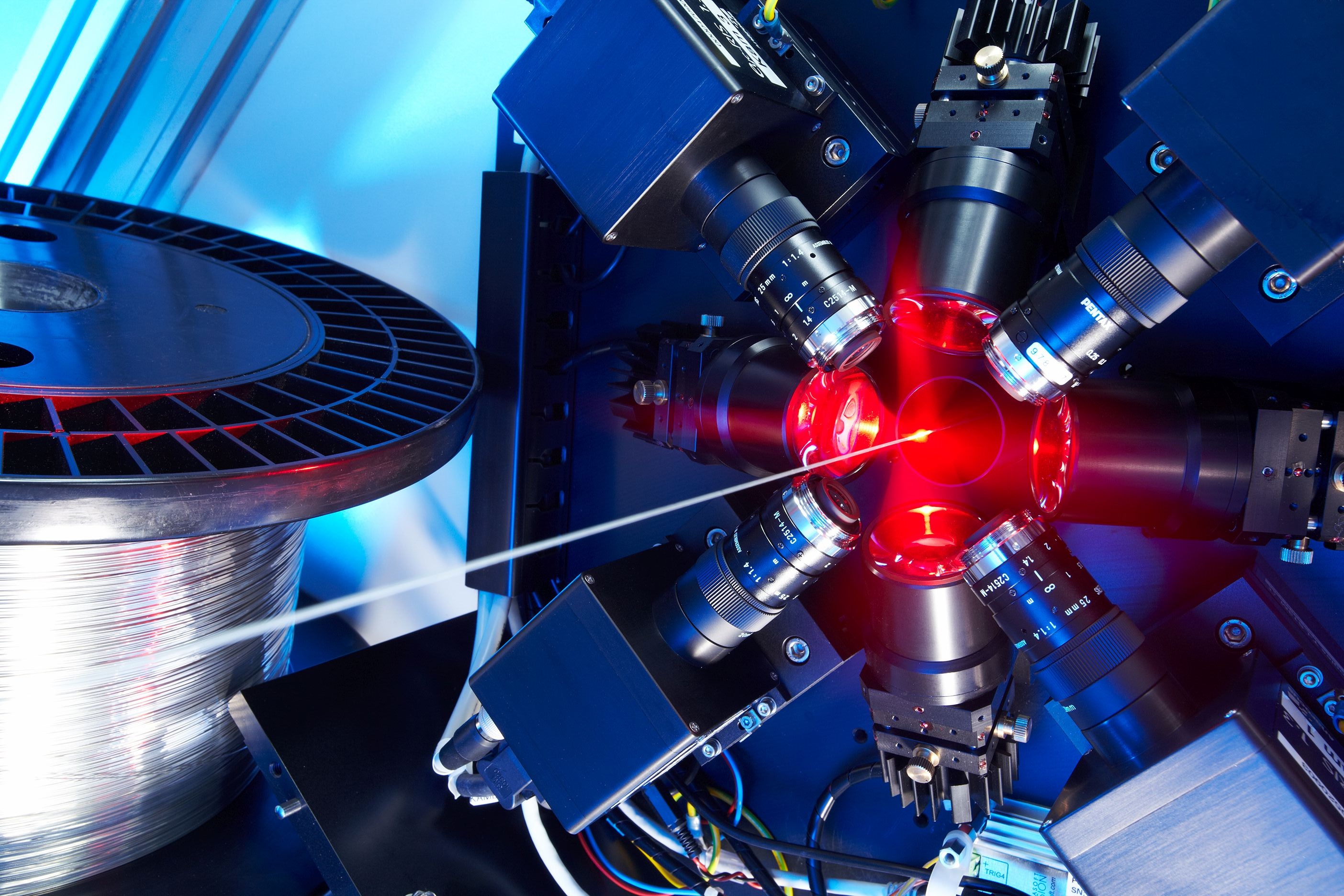

Bei der Prüfung von Bahnware wie z.B. Draht ist es wichtig, dass Abweichungen (Fehler) schnell erkannt und unmittelbar an den Prozess rückgekoppelt werden können. Das im Bild zu sehende System erkennt bei einer Geschwindigkeit von max. 30 Metern pro Sekunde auf Drahtoberflächen Defekte ab 50 μm.

Hyperspektrale Bildverarbeitung
© Fraunhofer IOSB

Sortierung von Schuttgütern

Sortierung von Schuttgütern

Zur Sortierung von Schuttgütern, wie z.B. Lebensmitteln, Kunststoffgranulaten oder auch Steinen, hat sich multi- und hyperspektrale Bildverarbeitung als eine Alternative zur reinen Farbprüfung etabliert, mit der sehr gute Sortierergebnisse erzielt werden. Hierbei wird die Tatsache ausgenutzt, dass viele Produkte im ultravioletten und im infraroten Wellenlängenbereich Unterschiede aufweisen, die im sichtbaren Wellenlängenbereich nicht erkennbar sind.

Markerfreie Rückverfolgung von Bauteilen (Track&Trace)
© Fraunhofer IPM

Markerfreie Rückverfolgung und Identifikation von Bauteilen

Identifizierung und Rückverfolgung von Bauteilen

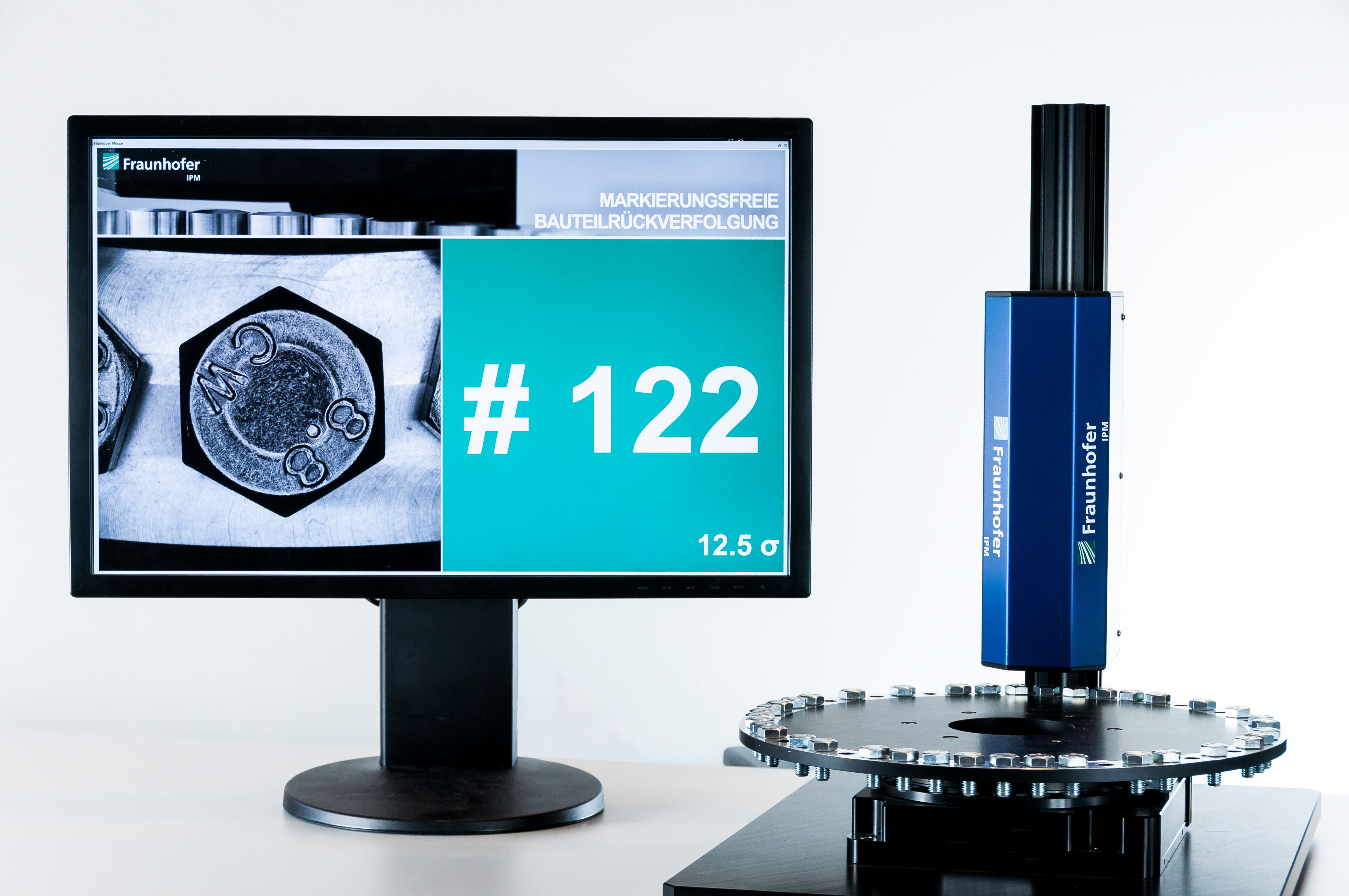

In mordernen, auf Industrie 4.0 basierenden Produktionen müssen alle Bauteile und Komponenten eindeutig identifiziert werden können. Im Bild ist ein Track&Trace-Fingerprint-System zu sehen, das Massenbauteile anhand der jeweils individuellen Bauteiloberfläche identifiziert. Basis dafür sind unter dem Mikroskop sichtbare zufällige Merkmale wie Mikrostrukturen oder Farbtexturen.

© Fraunhofer IIS

Inspektion von Kohlefasern

Inspektion von Kohlefasern

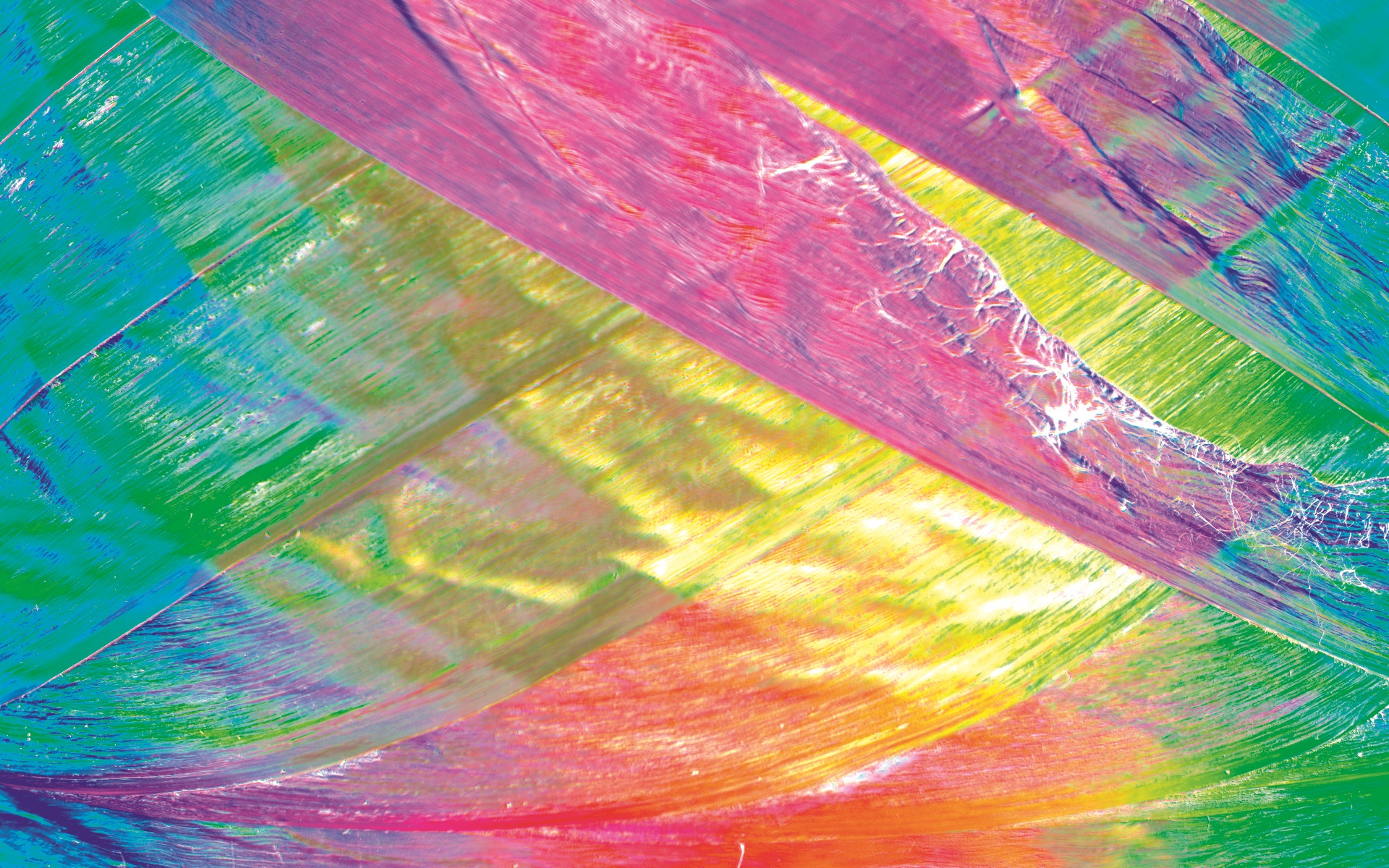

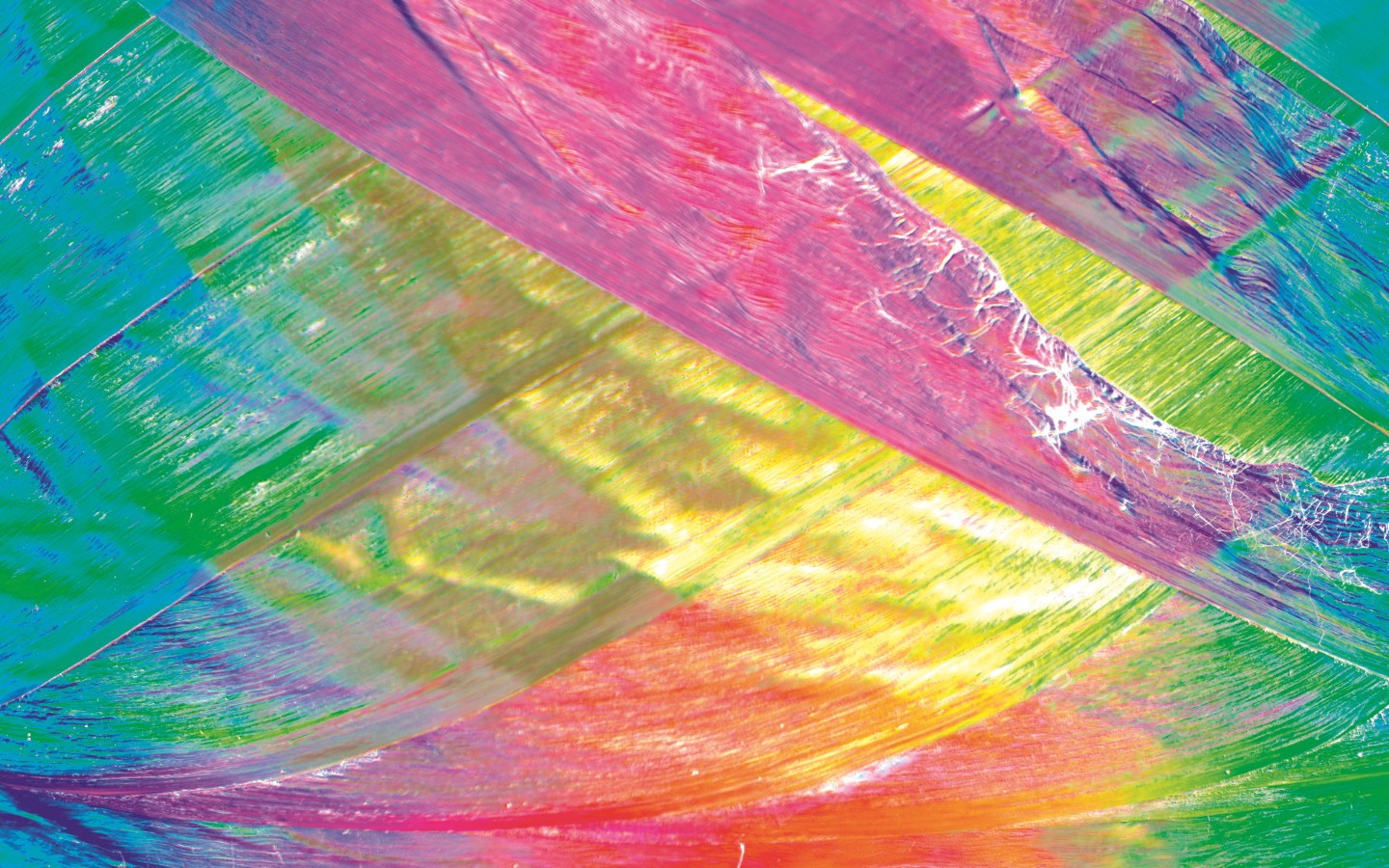

Eine Polarisationskamera kann zur Inspektion von Kohlefasern genutzt werden. Einfallendes unpolarisiertes Licht wird von Kohlefasern linear polarisiert, wobei die Polarisationsrichtung abhängig von der Faserrichtung ist. Mit der Polarisationskamera kann die Polarisationsrichtung des reflektierten Lichts gemessen und daraus unmittelbar die Faserrichtung gewonnen werden. Das Bild zeigt das farbcodierte Polarisationsbild eines fehlerhaften Kohlefaser-Geleges.

© Fraunhofer IFF

Auswertung von Punktwolken

Auswertung von Punktwolken

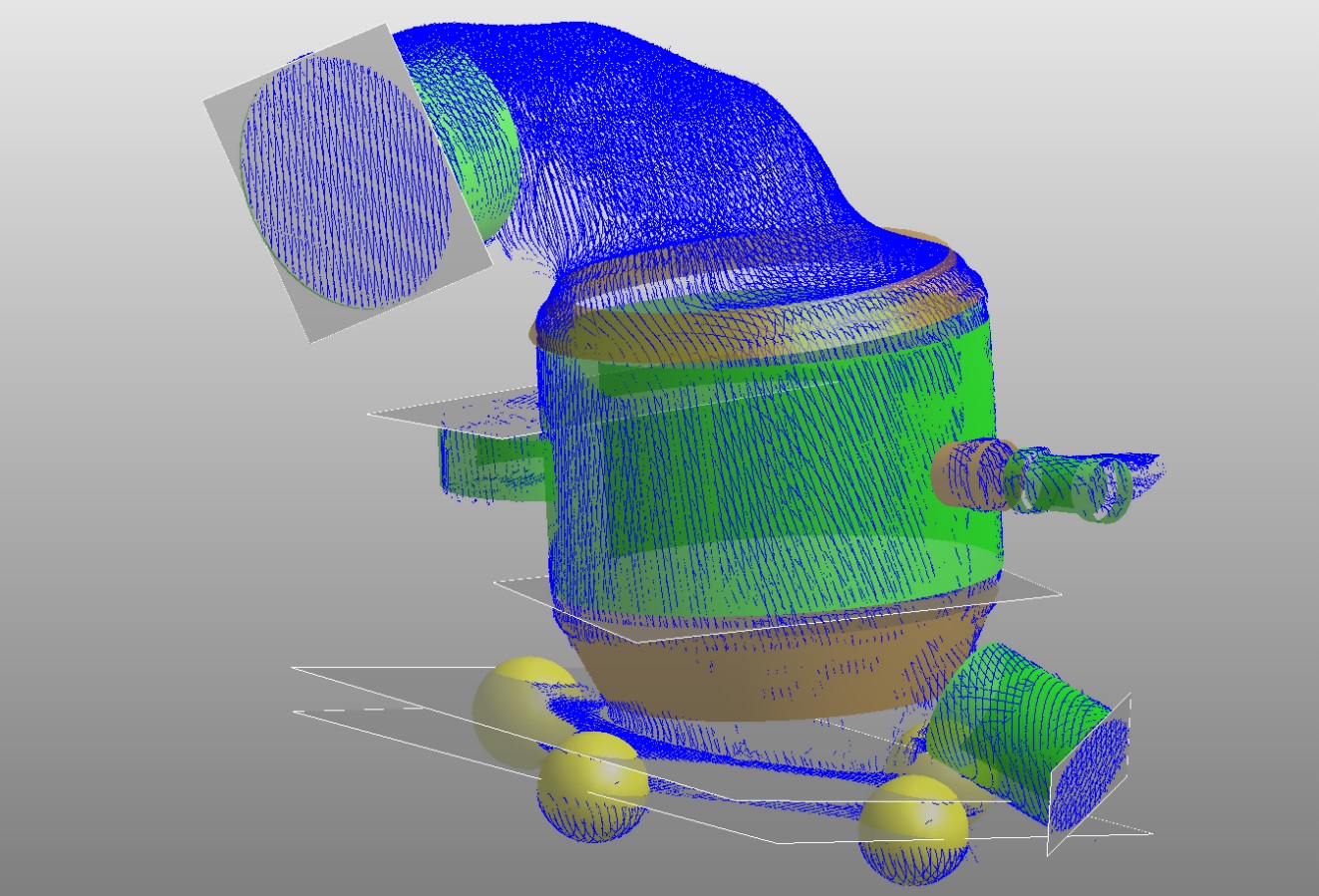

Die beim Einsatz optischer 3D-Messsysteme für Maßhaltigkeitsaufgaben entstehende Punktwolken können z.B. mittels Bestfit-Methoden von Regelgeometrien automatisiert ausgewertet werden. Im Bild sind die Messdaten eines Abgaskonverters zu sehen.

Montageassistenzsystem Fügeverbindung
© Fraunhofer IFF

Unterstützung bei individualisierten Produktionen

Unterstützung bei individualisierten Produktionen

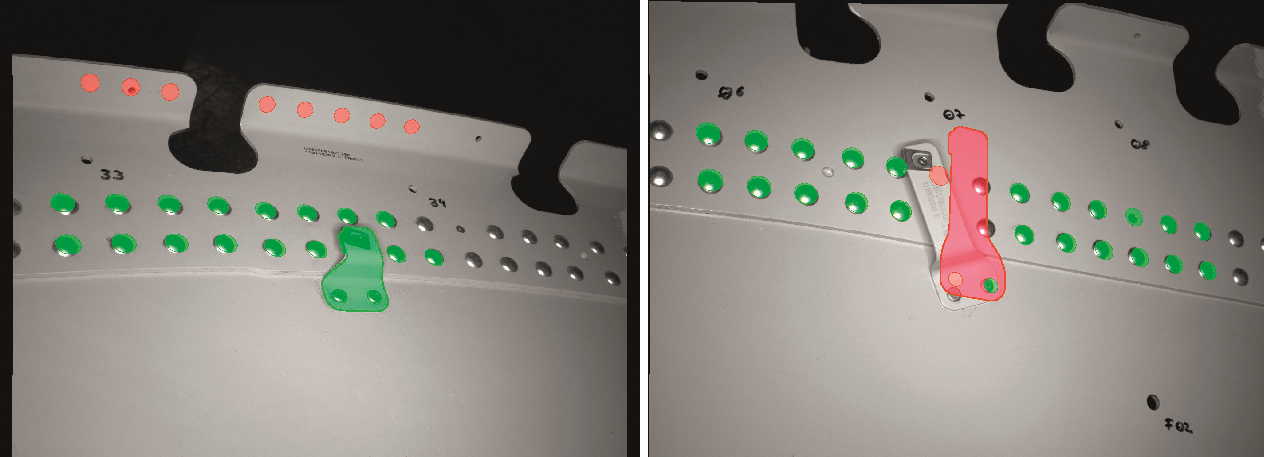

Bei stark individualisierten Produktionen und daraus resultierenden kleinen Stückzahlen, z. B. Flugzeugrumpfschalen, können Montageassistenzsysteme den Werker unterstützen und entsprechende Hilfestellung geben.
Links: Anbauteil und Fügeverbindung ist in Ordnung
Rechts: Anbauteil ist fehlerhaft verdreht

© Fraunhofer IOF

Echtzeit-3D-Personenvermessung

Echtzeit-3D-Personenvermessung

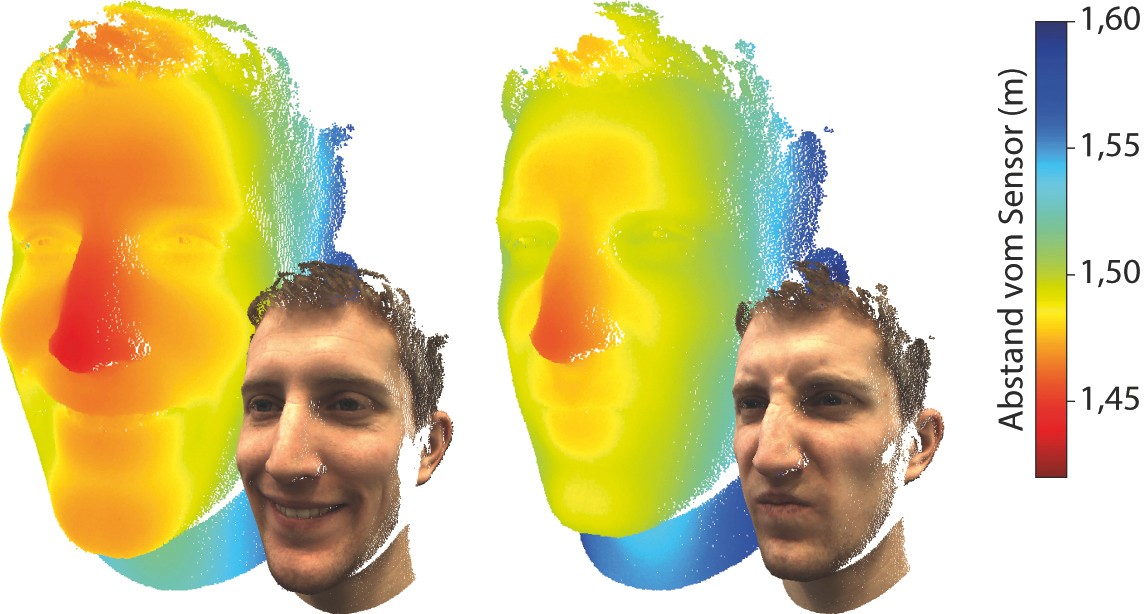

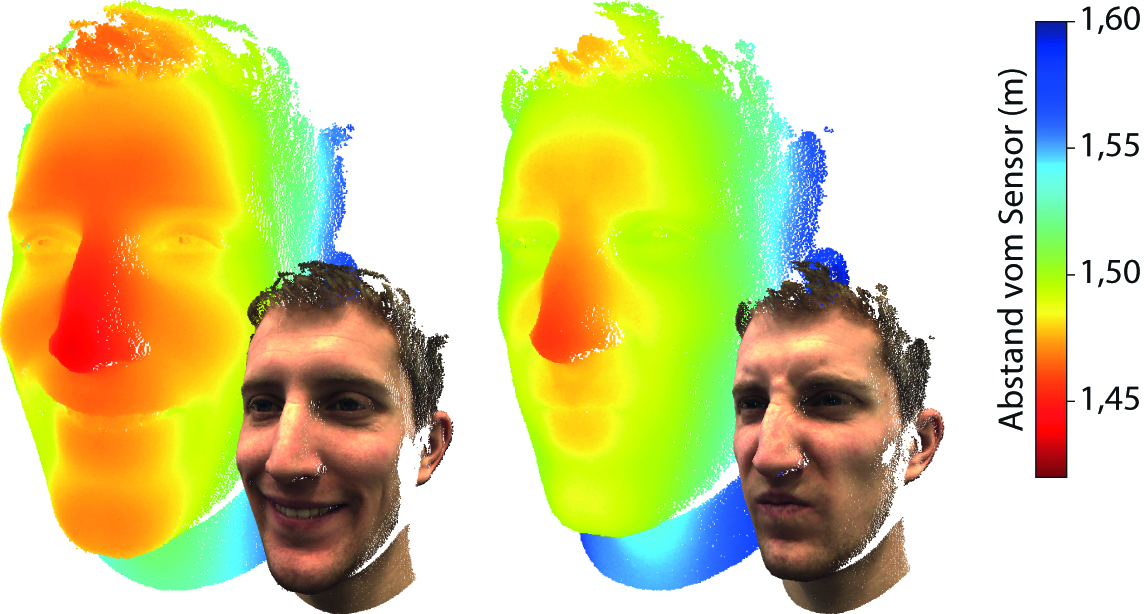

Beispiel einer Echtzeit-3D-Personenvermessung mittels schneller, irritationsfreier Musterprojektion im nahen Infrarot. Entsprechende 3D-Sensoren können zur Erfassung der Körperhaltung, Gestik oder Mimik für die Mensch-Maschine-Interaktion, interaktive Trainingssysteme, Fahrzeuginnenraumüberwachungen, Sicherheitstechnik im öffentlichen Raum sowie Bewegungsanalysen am Menschen eingesetzt werden.

© Fraunhofer ITWM

Charakterisierung komplexer Mikrostrukturen

Charakterisierung komplexer Mikrostrukturen

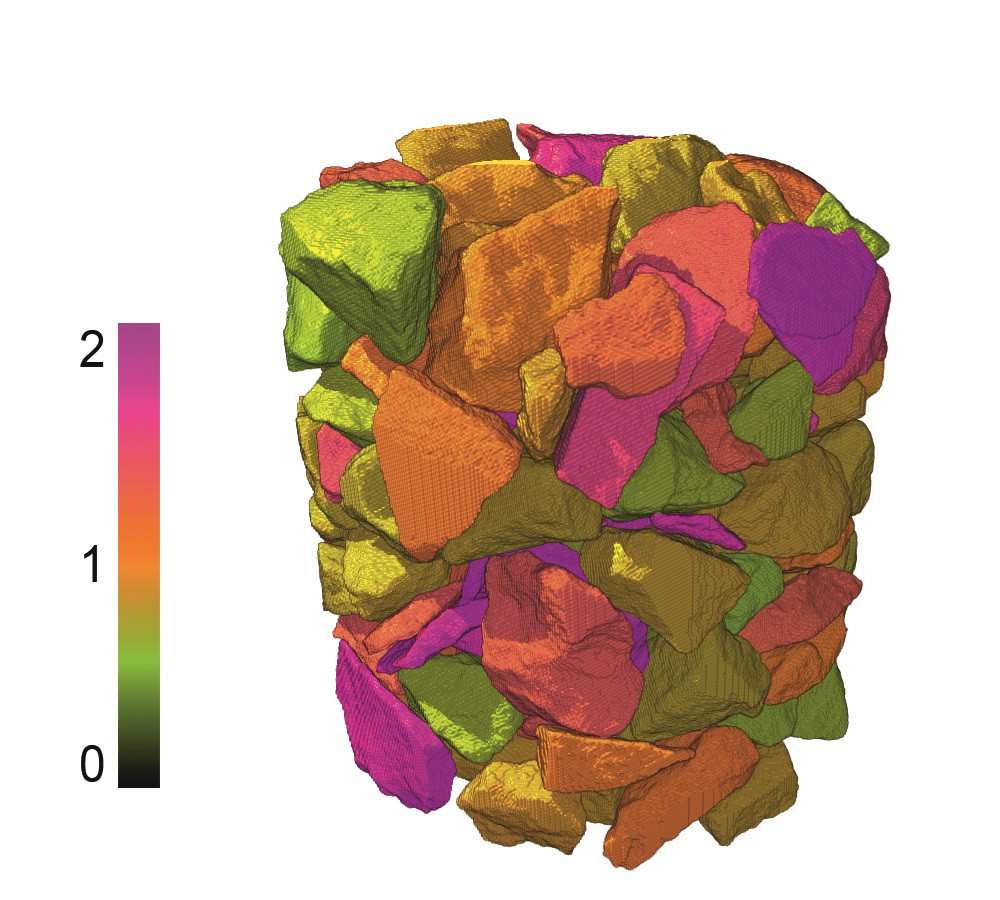

3D-Bildverarbeitung ermöglicht die geometrische Charakterisierung komplexer Mikrostrukturen. Insbesondere werden Kenngrößen berechnet, die nicht anhand von 2D-Bildern bestimmt werden können, wie die Kornform in Gesteinsschüttungen für Hochleistungsmörtel. Die Auswertung ermöglicht Rückschlüsse auf die Werkstoffeingenschaften (Fließeigenschaften) und dient damit der Materialoptimierung.

© Fraunhofer IIS

Röntgen-Computertomographie eines Motorblocks

Sichtbarmachung von inneren Strukturen

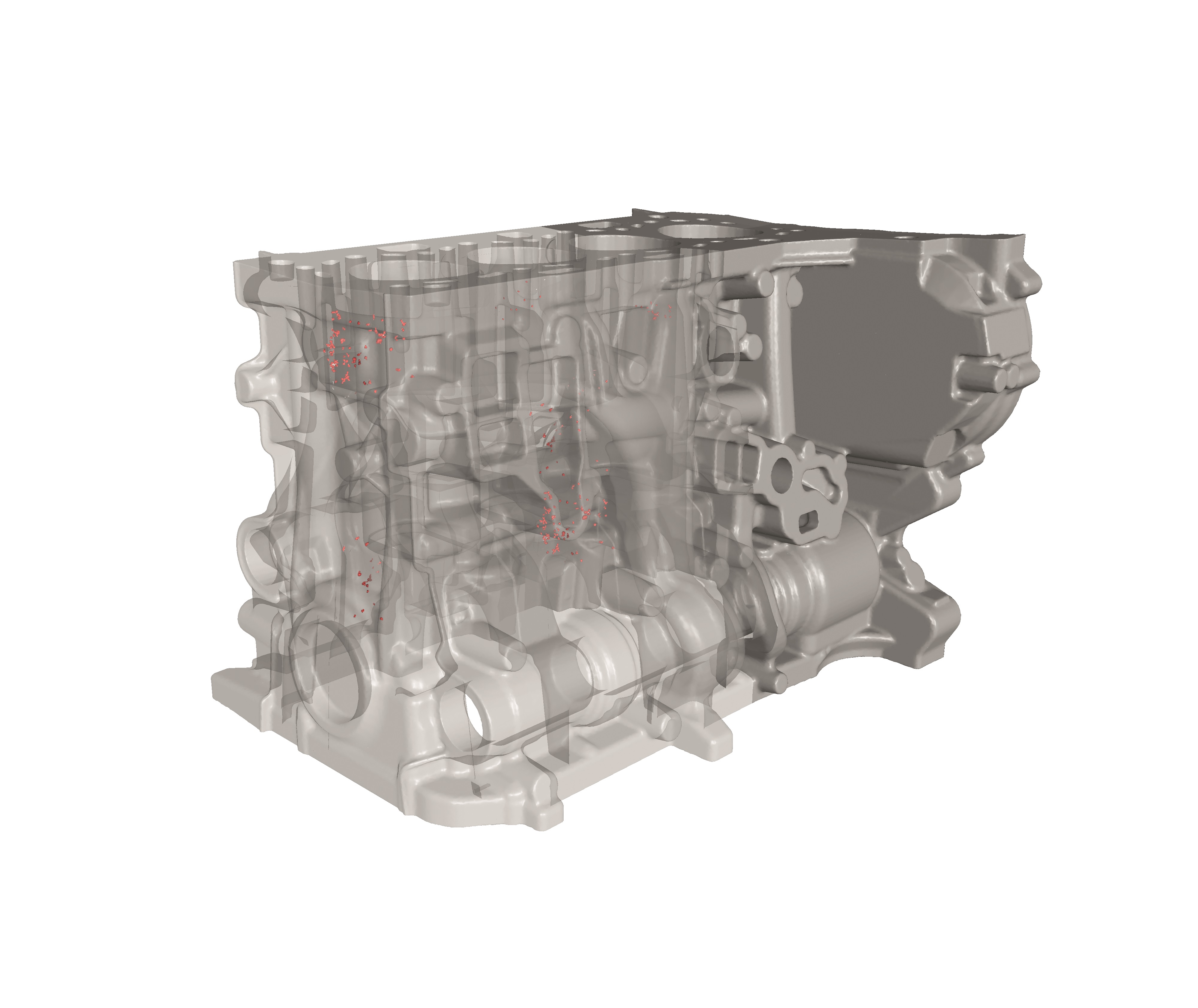

Mit Röntgen-Computertomographie können die innneren Strukturen von Bauteilen vollständig sichtbar gemacht werden. Die rot markierten Bereiche stellen detektierte Fehlstellen dar.

Inspektion der oberflächennahen Bereichen des Materialinneren von Bauteilen ist die Wärmefluss-Thermographie
© Fraunhofer IPA

Inspektion von Kupplungsscheiben mit Wärmefluss-Thermographie

Wärmefluss-Thermographie zur Inspektion von Materialinnerem

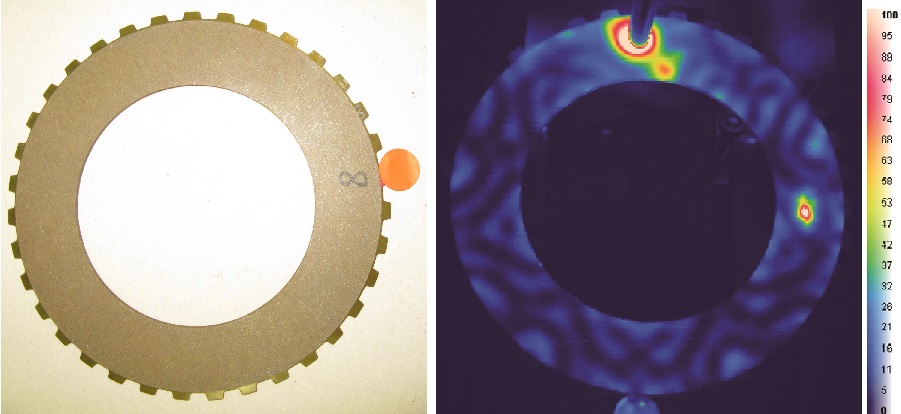

Eine weitere Möglichkeit zur Inspektion der oberflächennahen Bereiche des Materialinneren von Bauteilen ist die Wärmefluss-Thermographie. In der linken Bildhälfte ist eine Kupplungsscheibe zu sehen; im Thermogramm rechts sind farblich hervorgehobene Verklebungsfehler zwischen Reibbelag und Stahlträger erkennbar.

Radar-Sensoren können in der Produktion für vielfältigste Aufgaben eingesetzt werden.
© Fraunhofer FHR

Abstands- und Positionsbestimmung

Abstands- und Positionsbestimmung

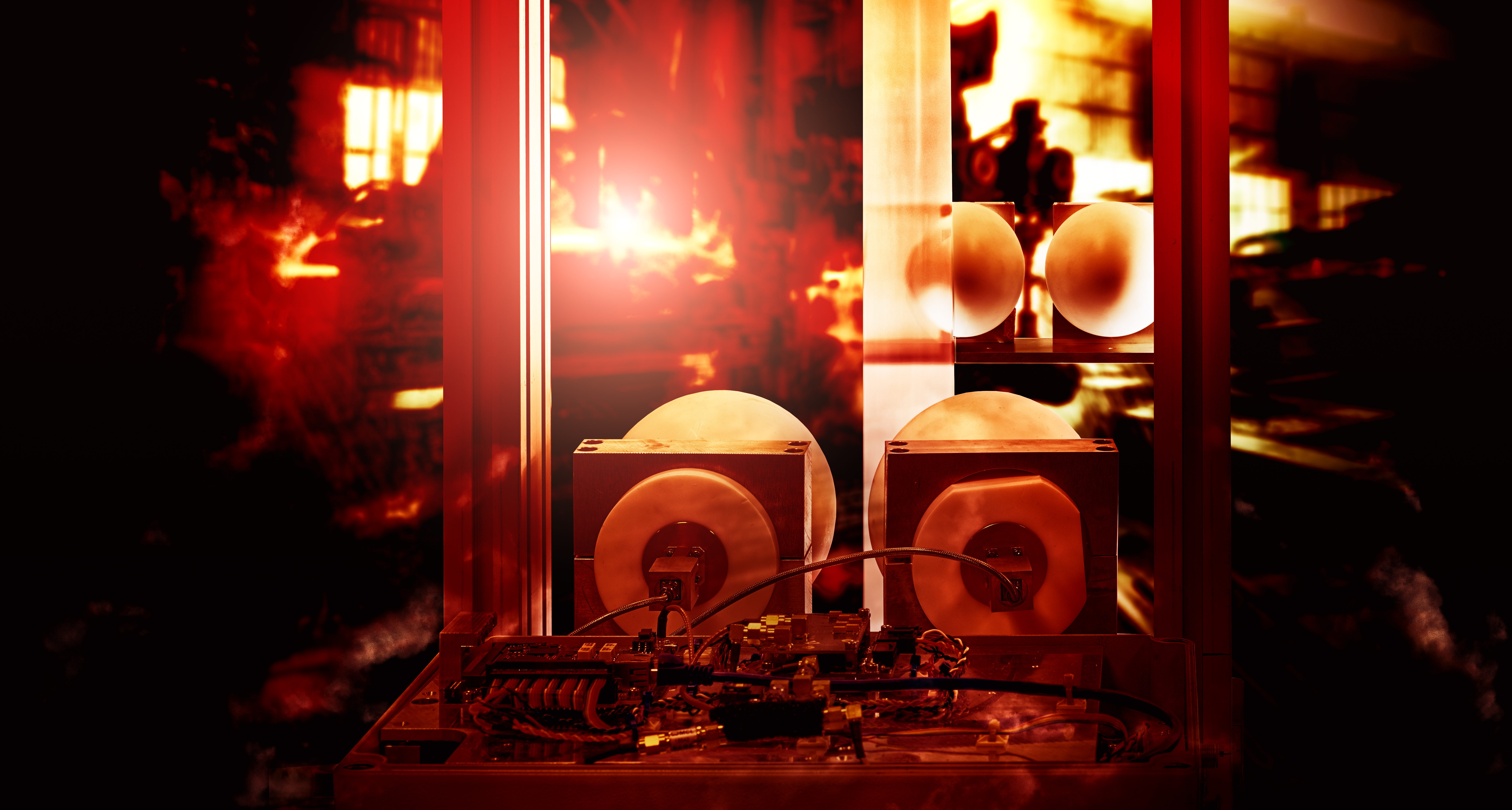

Hochfrequenz- bzw. Radarsensoren haben den Vorteil, dass sie auch bei anspruchsvollen Umweltbedingungen wie hohen Temperaturen, Vibrationen oder Null-Sicht aufgrund von Rauch, Dampf oder Nebel arbeiten können. Zudem entfallen Schutzmaßnahmen, wie sie z.B. bei Röntgen erforderlich sind. Ein Haupteinsatzbereich solcher Systeme ist die Abstands- oder Positionsbestimmung.

© Fraunhofer IIS

Magnetresonanztomogramm einer Silikonprobe

Magnetresonanz für die industrielle Qualitätssicherung

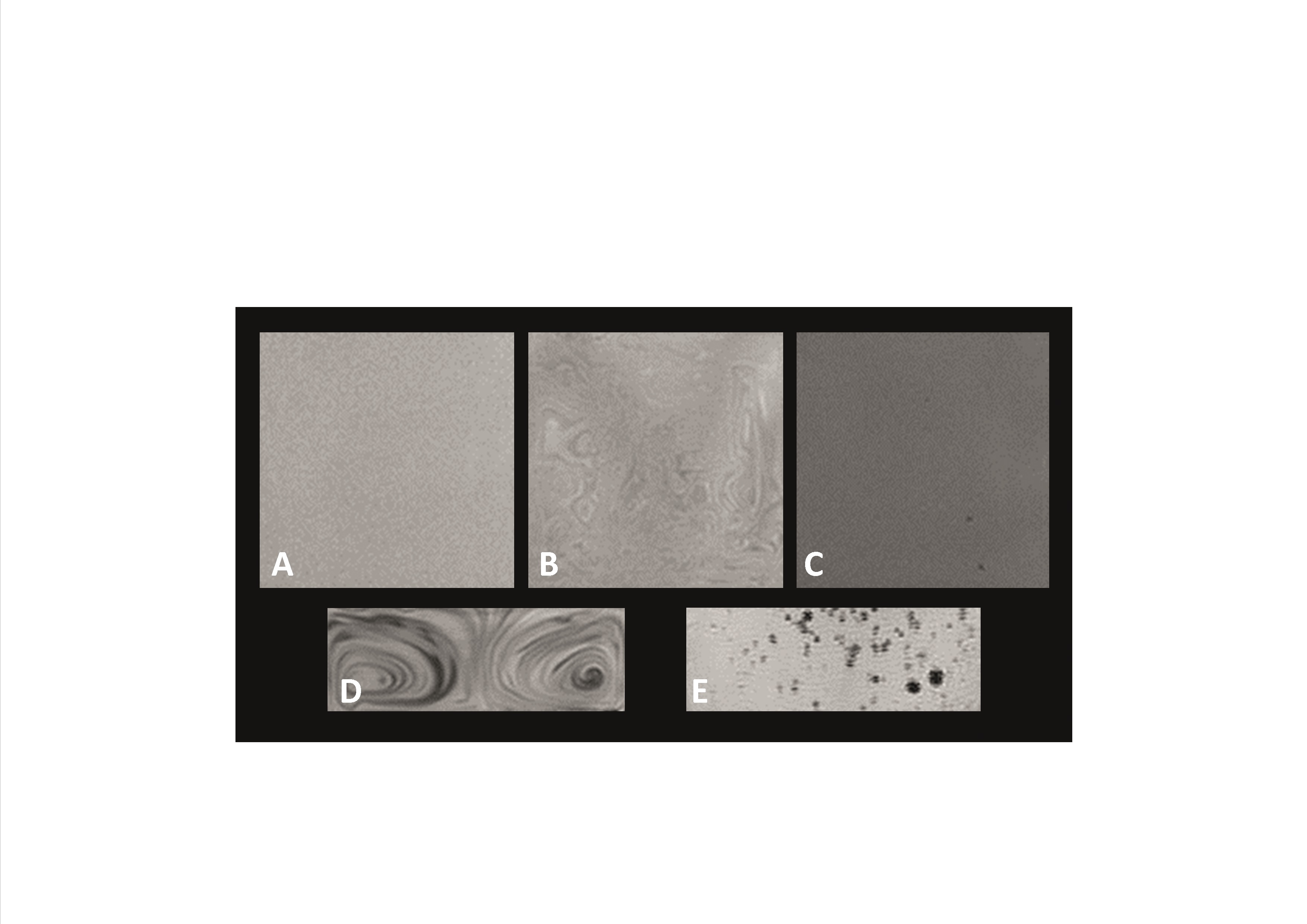

An der Schwelle zum Einsatz als Methode zu industriellen Qualitätssicherung mit Bildverarbeitung steht die Technologie der Magnetresonanz (MR), die bislang vor allem aus der medizinischen Diagnostik bekannt ist. In der industriellen Qualitätssicherung kann sie z.B. im Bereich von Polymeren und Klebstoffen eingesetzt werden. Im Bild zu sehen sind MR-Tomogramme von Silikonproben.

Mit Millimeterwellen nahe der Terhahertzgrenze ist es möglich, Gegenstände durch Verpackungen hindurch zu untersuchen.
© Fraunhofer FHR / Timo Jaeschke

Sichtbarmachen von Nüssen in Schokolode durch die Verpackung hindurch

Millimeterwellen zur Erkennung von Gegenständen in Verpackungen

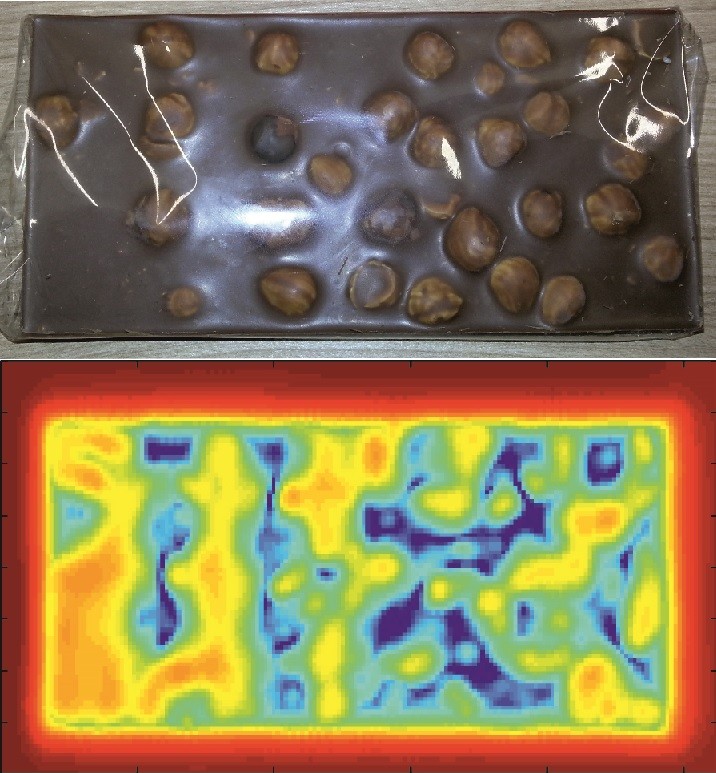

Mit Millimeterwellen nahe der Terahertzgrenze ist es möglich, Gegenstände durch Verpackungen hindurch zu untersuchen. Mögliche Einsatzbereiche finden sich in der Lebensmittel-, Kunststoff- oder Pharmabranche. Im unteren Bild ist das Innere einer Nussschokolade, aufgenommen bei 240 GHz durch die undurchsichtige Pappverpackung zu sehen. Durch die unterschiedlichen Reflexionseigenschaften ist die Detektion der Nüsse in der Schokolade durch die Verpackung hindurch möglich.
