Fertigungsintegrierte optische 3D-Messsysteme zur Qualitätsprüfung

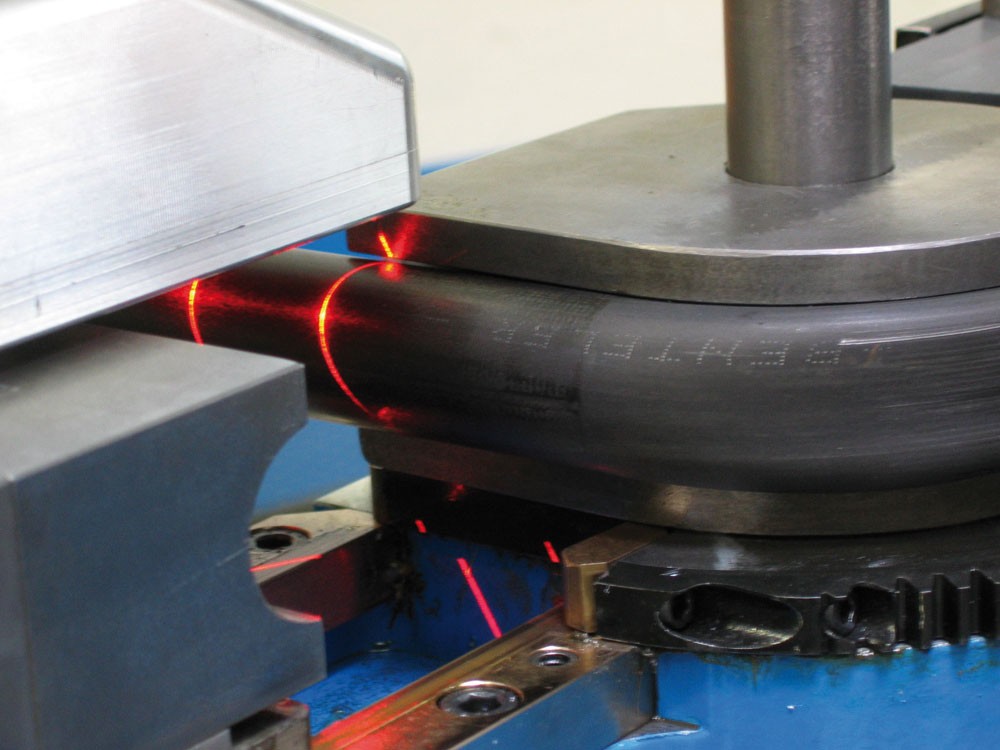

Maschinenintegrierte Biegewinkelmessung
© Fraunhofer IFF

Maschinenintegrierte Biegewinkelmessung

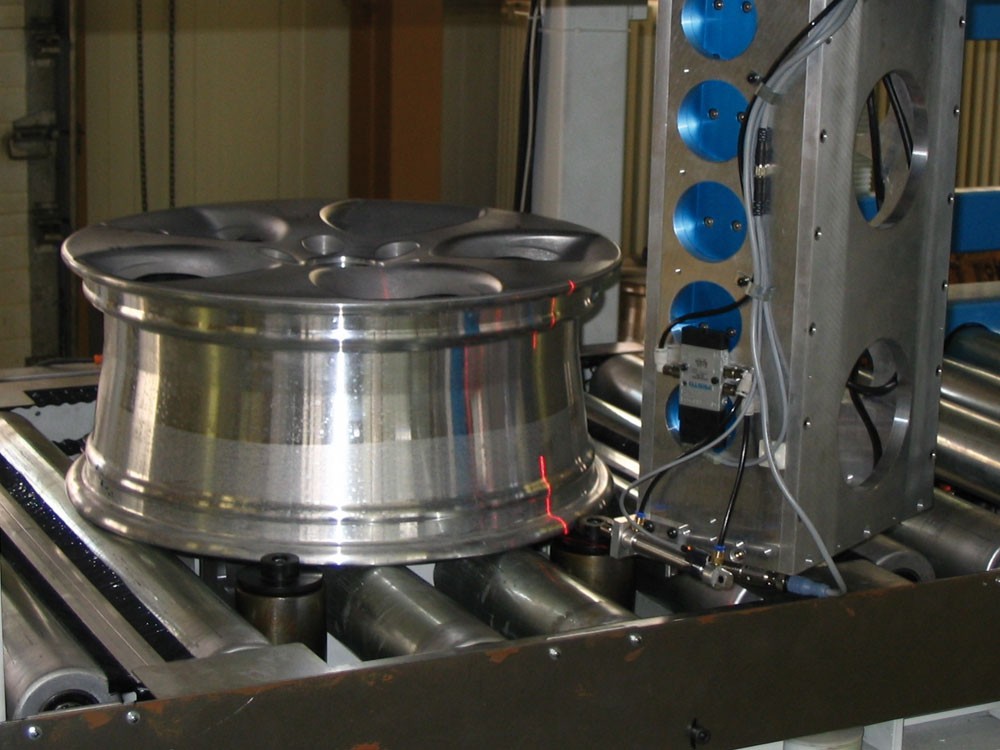

Fertigungsintegrierte Geometriemessung von Kfz-Rädern
© Fraunhofer IFF

Fertigungsintegrierte Geometriemessung von Kfz-Rädern

Ständig wachsende Qualitätsansprüche an industriell gefertigte Produkte stellen hohe Anforderungen an deren Fertigungsprozesse sowie die Prozess- und Qualitätskontrolle.

Für geometrische Qualitätsprüfungen ersetzt die optische 3D-Messtechnik in zunehmendem Maße die klassische taktile Messtechnik und erschließt neue Anwendungsfelder. Auf Grund der Schnelligkeit und einer berührungslosen Arbeitsweise ermöglichen optische 3D-Messsysteme eine direkte Fertigungsintegration. Die Möglichkeit einer Integration der Messtechnik in den Prozess, in die Fertigung oder in die Maschine schafft gegenüber konventioneller geometrischer Messtechnik enorme Vorteile und stellt somit ein Herausstellungsmerkmal dar. So ist durch die Bereitstellung des Messergebnisses im Fertigungstakt eine unmittelbare Rückkopplung auf den Prozess möglich, was eine direkte und unmittelbare Reaktion bei Fehlern ermöglicht. Durch die Prozessintegration der Messtechnik sind eine 100-Prozent-Prüfung und eine lückenlose Dokumentation der Produktqualität möglich.

Die am Fraunhofer IFF entwickelte 3D-Messtechnologie OptoInspect 3D bildet die Grundlage für eine derartige prozess- und maschinenintegrierbare Geometriemesstechnik. OptoInspect 3D ist ein modulares System, um anwendungsspezifische und automatisierte 3D-Messsysteme zu konfigurieren. Die eingesetzten Sensoren arbeiten auf Basis des Triangulationsprinzips (Laserlichtschnittverfahren und punktförmige Triangulation). Sie werden in Zahl und Anordnung applikationsabhängig zu Sensorverbünden konfiguriert. Die Systeme arbeiten von der 3D-Digitalisierung über die Messdatenauswertung bis hin zur geometrischen Merkmalsextraktion vollautomatisch. OptoInspect 3D ist eine in vielen industriellen Anwendungen bewährte Messtechnologie.

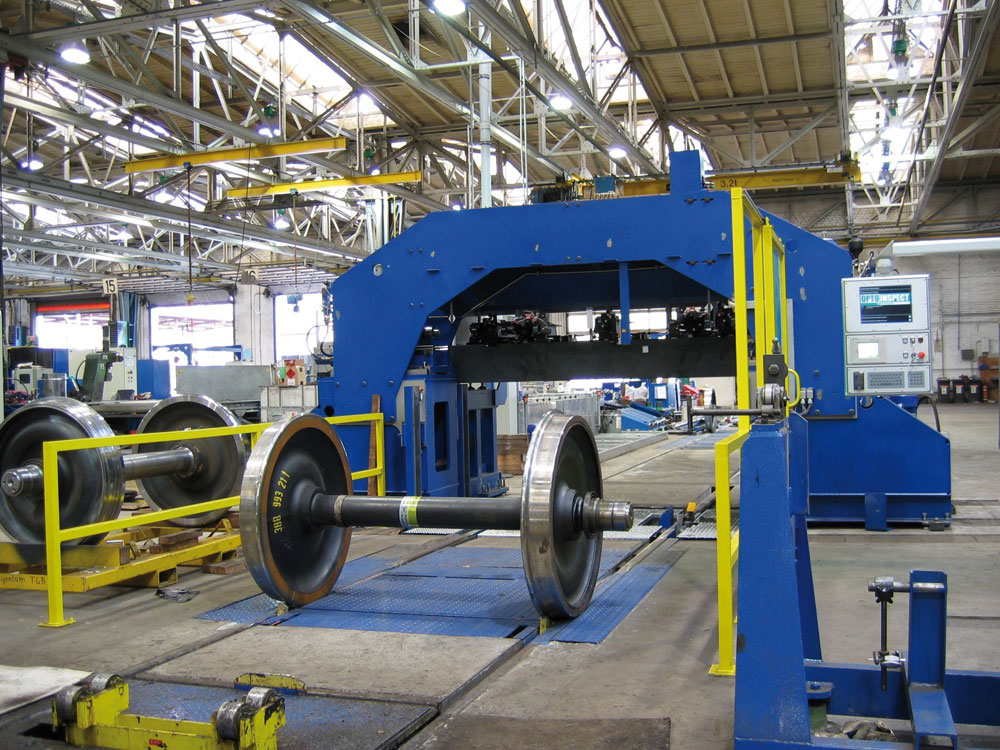

Fertigungsintegrierte Geometrievermessung von Eisenbahnradsätzen
© Fraunhofer IFF

Fertigungsintegrierte Geometrievermessung von Eisenbahnradsätzen

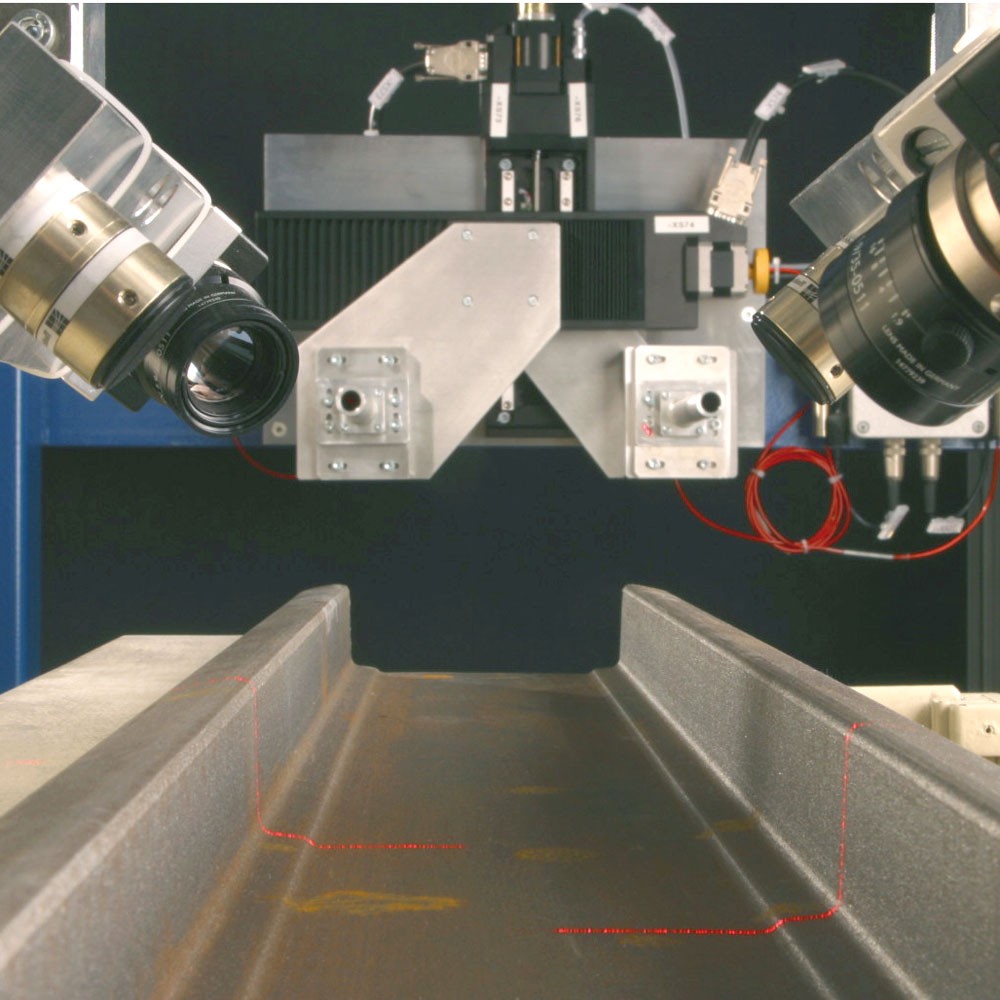

Fertigungsintegrierte Geradheitsprüfung von Profilen
© Fraunhofer IFF

Fertigungsintegrierte Geradheitsprüfung von Profilen
