Fraunhofer-GesellschaftDas Fraunhofer-Institut für Physikalische Messtechnik IPM, Freiburg, setzt für schnelle und hochgenaue Messungen von Oberflächen unter anderem das Verfahren der digitalen Mehrwellen-Holographie ein, mit dem Messungen im Sub-Mikrometerbereich bei sehr kurzen Messzeiten möglich sind. Waren bisherige Anwendungen vor allem auf kleine, streichholzschachtelgroße Werkstücke beschränkt, steht nun eine Neuentwicklung zur Verfügung, mit der auch Bauteile mit Flächen bis zur einer Größe von 190 mm x 150 mm vermessen werden. Ein Beispiel hierfür ist die Qualitätskontrolle von Hochstromplatinen für den Einsatz in Windkraftanlagen. Mit dem neuen Holographie-System lassen sich diese mit nur einer Aufnahme und einer Messzeit unter einer Sekunde vollflächig auf mikrometergroße Defekte überprüfen.
Bei einer Messung wird der zu vermessende Prüfling mit Laserlicht bestrahlt, der das Licht teilweise zurück zum Sensor streut. Dieses rückgestreute Licht wird in der Regel mit einem Objektiv eingesammelt und auf eine Kamera gelenkt. Dort wird es mit unbeeinflusstem Laserlicht überlagert. Die so entstehenden Interferenzbilder der beiden Laserstrahlen tragen die Information über die Form des Objekts in sich. Diese kann durch numerische Berechnungen aus den aufgenommenen Interferenzbildern gewonnen werden. Wird die Messung mit mehreren leicht unterschiedlichen Laserwellenlängen wiederholt, können Messgenauigkeit und Messbereich gesteigert werden. Durch die Wahl der Laserwellenlängen und des optischen Aufbaus lässt sich das Verfahren an verschiedene Einsatzbereiche anwendungsspezifisch anpassen.
Im Gegensatz zur klassischen Interferometrie oder Holographie mit nur einer Laserwellenlänge können mit der Mehrwellenlängen-Holographie optisch raue Oberflächen vermessen werden. Das auf rauen Oberflächen entstehende Specklerauschen, welches quantitative Phasenauswertungen zur Topographiebestimmung normalerweise unmöglich macht, wird durch die numerische Rekonstruktion bei verschiedenen Wellenlängen eliminiert. Dabei entsteht eine Phasenkarte bei der Schwebungsfrequenz der Einzelwellenlängen, welche die Information über die Topographie des beleuchteten Objekts enthält und quantitativ ausgewertet werden kann.

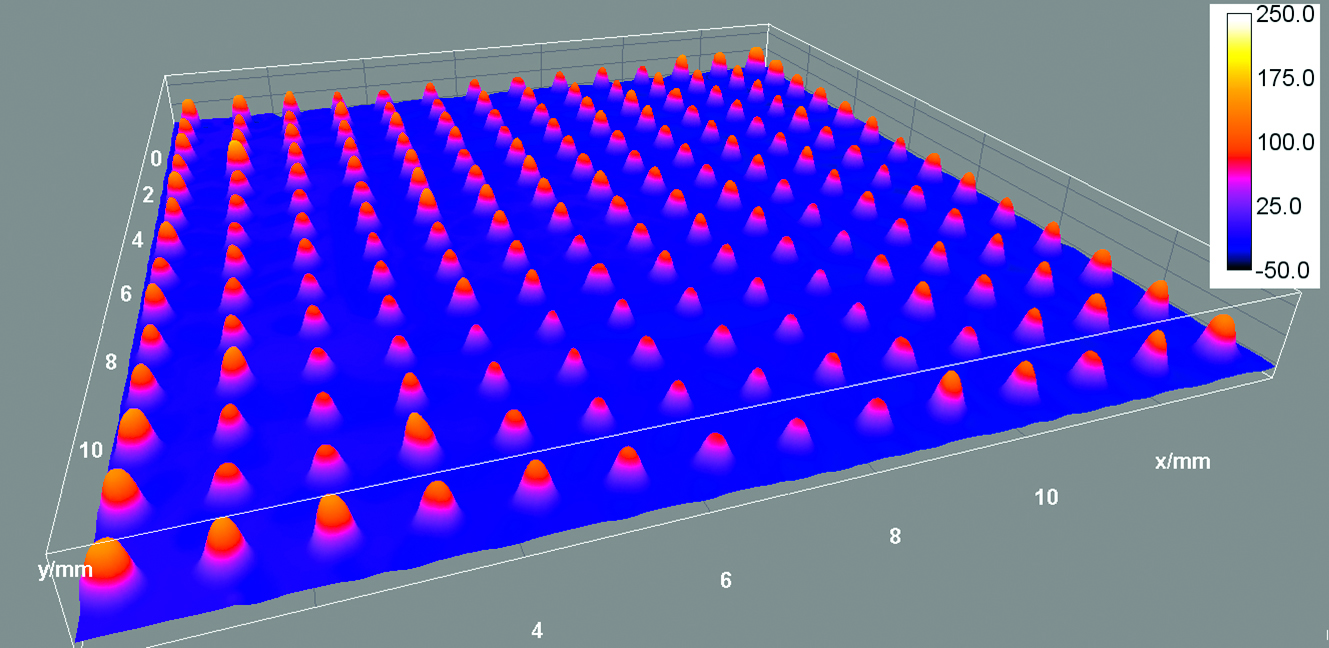

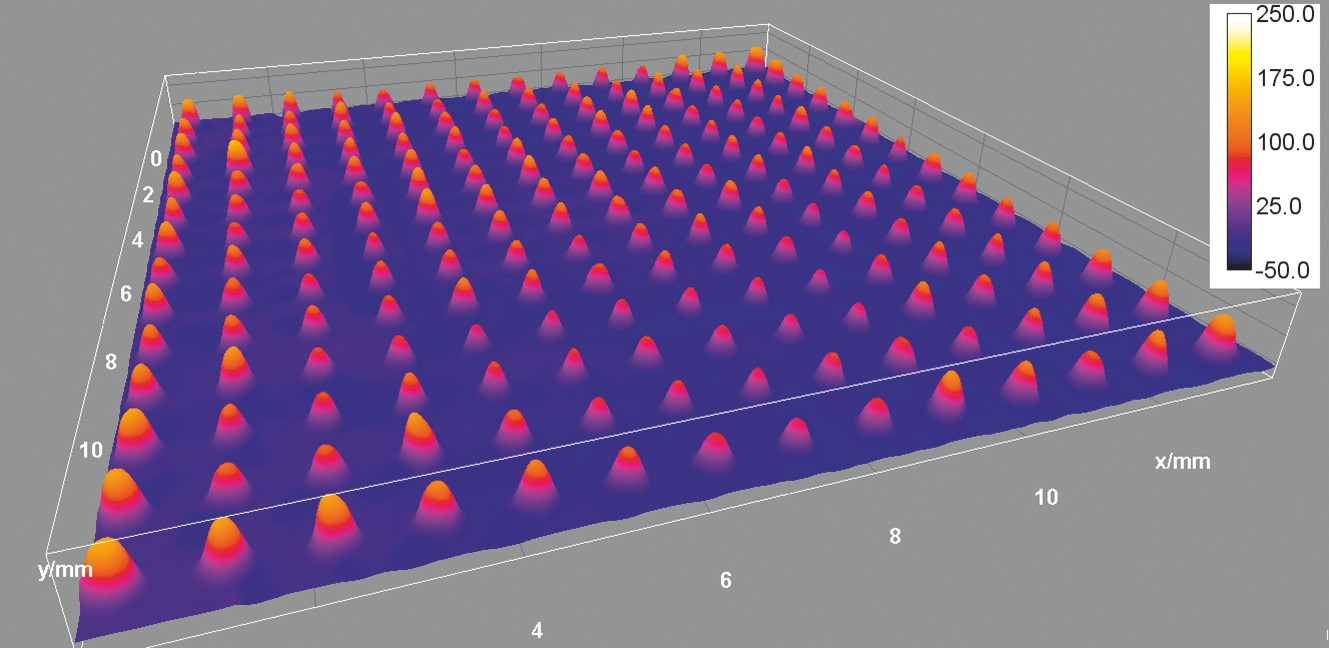

Typische Anwendungen des Verfahrens liegen überall dort, wo eine bildgebende 3D-Prüfung schnell (Sekundentakt oder schneller) und genau (im Mikrometerbereich) erfolgen muss. Einsatzbereiche finden sich z. B. in der Detektion von Defekten (Poren, Delaminationen etc.) oder bei der Prüfung der Maßeinhaltung von Werkstücken (geringfügig, um wenige µm verzogene Prüflinge auf 200 mm Länge). So können elektrische Kontakte (Bumps) mit einer Höhe von 50 µm präzise geprüft und kleinste Abweichungen, die die Funktionalität beeinträchtigen würden, lokalisiert werden.
