Hochdurchsatz-Mikroskopiesystem zur individuellen Oberflächenprüfung

Hochdurchsatz-Mikroskopiesystem für Halbleiter- und Elektronikindustrie

Um im Rahmen der Qualitätskontrolle großflächige Objekte aus dem Bereich der Halbleiter- und Elektronikindustrie in Sekundenschnelle mikroskopieren zu können, hat das Fraunhofer-Institut für Produktionstechnologie IPT aus Aachen ein Hochdurchsatz-Mikroskopiesystem entwickelt. Eine Phyton-Scripting-Schnittstelle ermöglicht es, schnell neue Prüfmerkmale und Prüfbereiche zu definieren und so individuelle Prüfalgorithmen auszuführen. Auch bei mehreren Bauteilen auf einem Wafer ist eine individuelle Bahn- und Bereichsplanung einfach umzusetzen und die Integration in flexible Prozesse ist mit wenig Aufwand zu realisieren.

Das System basiert auf einem kontinuierlichen Scanverfahren, bei dem die Probe aus der Bewegung heraus digitalisiert und der Fokus kontinuierlich über Hardware-Autofokussysteme nachgeregelt wird. Herkömmliche Aufnahmeprozesse bei großen Bauteilen dauern bei hohen Vergrößerungen oft so lang, dass 100-Prozent-Prüfungen aus Zeitgründen entfallen müssen und nur Stichproben untersucht werden können. Denn die Anzahl der Aufnahmen und damit der Zeitbedarf sind bei der Mikroskopie von der eingesetzten Vergrößerung abhängig. Das großflächige Bauteil muss zudem exakt mit dem Probentisch positioniert werden, bevor die einzelnen Aufnahmen erstellt und ausgewertet werden können.

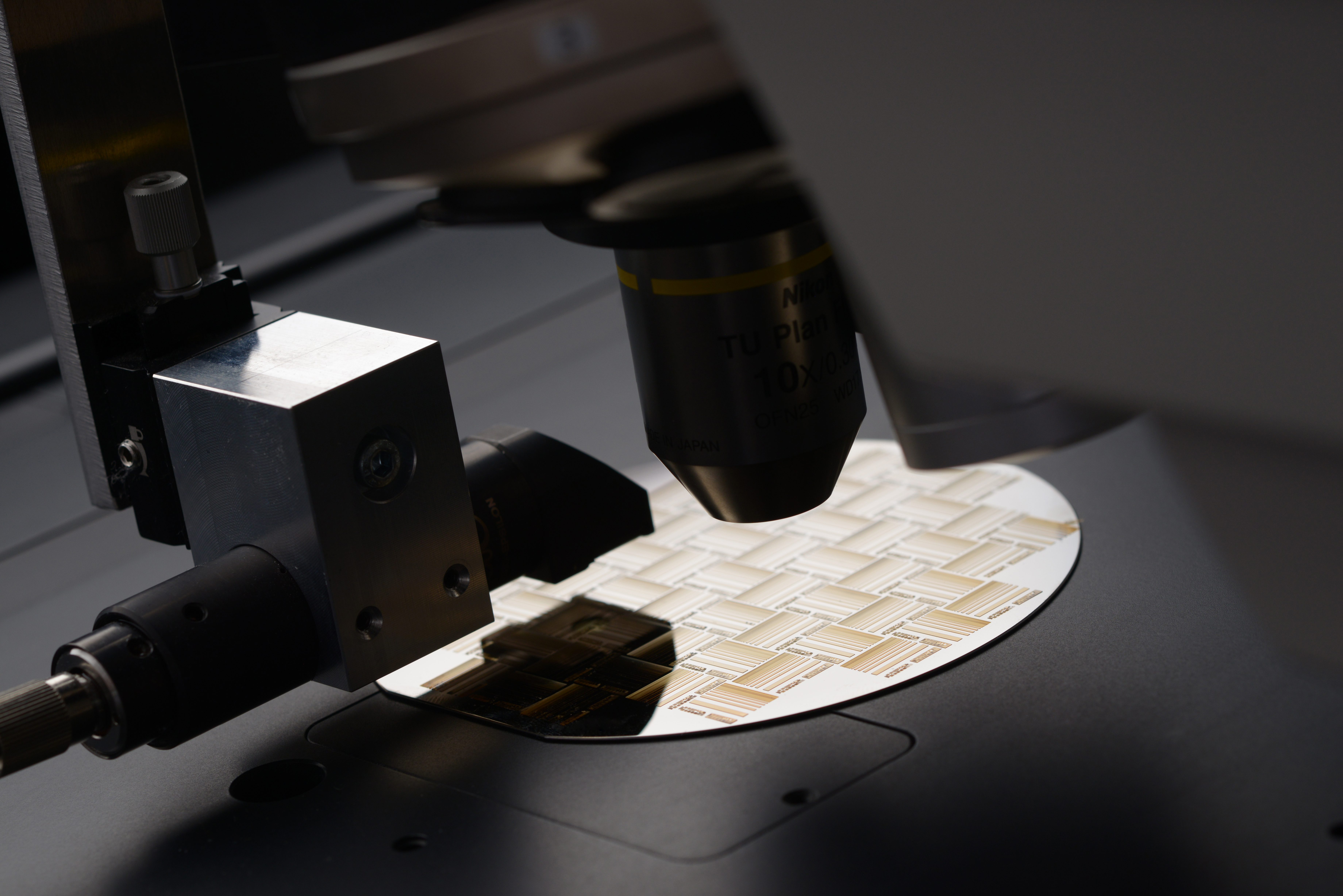

Hochdurchsatz-Mikroskopiesystem
© Fraunhofer IPT
Hochdurchsatz-Mikroskopiesystem zur automatisierten Qualitätskontrolle

Hochdurchsatz-Mikroskopiesystem durch kontinuierlichen Scanvorgang

Aus diesem Grund hat das Fraunhofer IPT einen neuen Aufnahmeprozess entwickelt, mit dem großflächige Bauteile in hoher Geschwindigkeit mikroskopiert werden können: Der Tisch bewegt das Objekt dabei im Gegensatz zum herkömmlichen »Stop-and-Go«-Betrieb kontinuierlich während des Aufnahmevorgangs. Dadurch kann die Probe mit sehr hohen Bildraten digitalisiert werden, je nach Kamera mit mehr als 500 fps. Da das Objekt dabei nur extrem kurz mit einem Blitz belichtet wird, ist die Aufnahme zudem frei von Bewegungsunschärfe. Während des kontinuierlichen Scanvorgangs wird der Fokus über echtzeitfähige Hardware-Autofokussysteme nachgeregelt, sodass die Probe an jeder Stelle scharf abgebildet wird.

Der zeitoptimierte Scanprozess ist mit einem echtzeitfähigen Datenhandling und Bildvorverarbeitungsschritten kombiniert. Selbst rechenintensive Schritte wie Stitching-Prozesse laufen dank GPU-Unterstützung nahezu ohne Verzögerung ab. Automatisierte Bildverarbeitungsaufgaben zur Qualitätskontrolle können bereits zeitgleich mit den Scans durchgeführt werden, sodass die Ergebnisse des Prüfprozesses unmittelbar im Anschluss an den Hochdurchsatz-Scanvorgang zur Verfügung stehen. Mit dem System gelingt erstmals eine mikroskopische 100-Prozent-Prüfung, die auch bei individuellen Prüfaufgaben mit dem Takt der industriellen Fertigung schritthalten kann.

Haupteinsatzgebiete des Hochdurchsatz-Mikroskopiesystems

Halbleiter- und Elektronikindustrie

Materialwissenschaft

Mikrosystemtechnik

Aufnahme von Elektronikbauteil
© Fraunhofer IPT
Mikroskopie-Aufnahme eines Elektronikbauteils
