Detektion von Fremdkörpern und Qualitätsabweichungen in Materialien

Messung von Qualitätsabweichungen an Produktionsstraßen
© Fraunhofer FHR
Messung von Qualitätsabweichungen an Produktionsstraßen.

Detektion von Fremdkörpern und Qualitätsabweichungen in Materialien

Der Name SAMMI steht für Stand Alone Millimeter Wave Imaging und, wie der Name schon ausdrückt, können damit Messobjekte durchleuchtet und abgebildet werden, die im Millimeterwellenbereich (hier 80 GHz) transparent erscheinen. In diesem Bereich bestimmen die dielektrischen Materialeigenschaften das Transmissionsverhalten der elektromagnetischen Welle durch einen massiven Körper. Zonen verschieden hoher Absorption oder Polarisierbarkeit können differenziert dargestellt werden. Unterschiedliche Materialien oder Materialzusammensetzungen in einem Körper zeigen so einen unterscheidbaren Kontrast. Auch kleinste Fremdkörper und Inhomogenitäten in Materialien, die für das menschliche Auge nicht transparent sind, können detektiert werden.

Das System wurde am Fraunhofer-Institut für Hochfrequenzphysik und Radartechnik FHR in Wachtberg entwickelt und ermöglicht es, die inneren Strukturen unterschiedlichster Messobjekte sichtbar zu machen. Somit können beispielsweise 3D-gedruckte Kunststoffobjekte inspiziert werden, oder aber auch andere Produkte wie beispielsweise Lebensmittel.

Das System ist als »Stand-Alone-Variante« verfügbar, um beispielsweise Messer oder Sprengstoff in Briefen oder kleinen Paketen zu detektieren.

Aufgrund der modularen Bauweise kann es auch in bereits existierende Produktionsstraßen integriert werden und somit Messobjekte wie beispielsweise Lebensmittel oder Kunststofferzeugnisse automatisiert erfassen und in Bezug auf Fremdkörper analysieren.



Haupteinsatzbereich von SAMMI

Durch die Reduzierung der üblicherweise recht kostenintensiven Elektronik und Mechanik auf ein Minimum steht ein System zur Verfügung, welches herkömmlichen Röntgendurchleuchtungsverfahren aufgrund eines attraktiven Preis-/Leistungsverhältnisses und der Verwendung nicht ionisierender Strahlung je nach Anwendung überlegen ist.

Systembeschreibung

Das System SAMMI 3.0 basiert auf einem FMCW-Millimeterwellenradar und arbeitet im Bereich von 80 GHz. Für die Messung wird das Messobjekt auf einen verfahrbaren Probentisch gelegt. Alternativ besteht auch die Möglichkeit, den verfahrbaren Tisch gegen ein Fließband zu ersetzen. Startet man die Messung, beginnt die Antenne im Innern des Scanners zu rotieren und der verfahrbare Probentisch inklusive des Messobjekts wird eingezogen. Während der Messung wird das Messobjekt kreisförmig von der Antenne abgetastet (reflektives Messverfahren). Das dreidimensionale Bild des Messobjekts baut sich während der Messung in Echtzeit auf dem Bildschirm auf. Das dreidimensionale Bild kann als dreidimensionales Volumen oder alternativ in Form von drei Schnittbildern dargestellt werden.

Zusätzlich können Datenpakete über verschiedene zur Verfügung stehende Schnittstellen an eine Auswerteeinheit gesendet werden. Auswerteeinheiten können dabei Überwachungssysteme in der industriellen Qualitätssicherung sein oder Alarmzentralen zur Anzeige von Bedrohungen.

Die Messergebnisse lassen sich stufenlos mit einem RGB-Zeilenkamerabild des Messobjekts überlagern und erleichtern so zusätzlich die Lokalisierung etwaiger Fehlstellen.

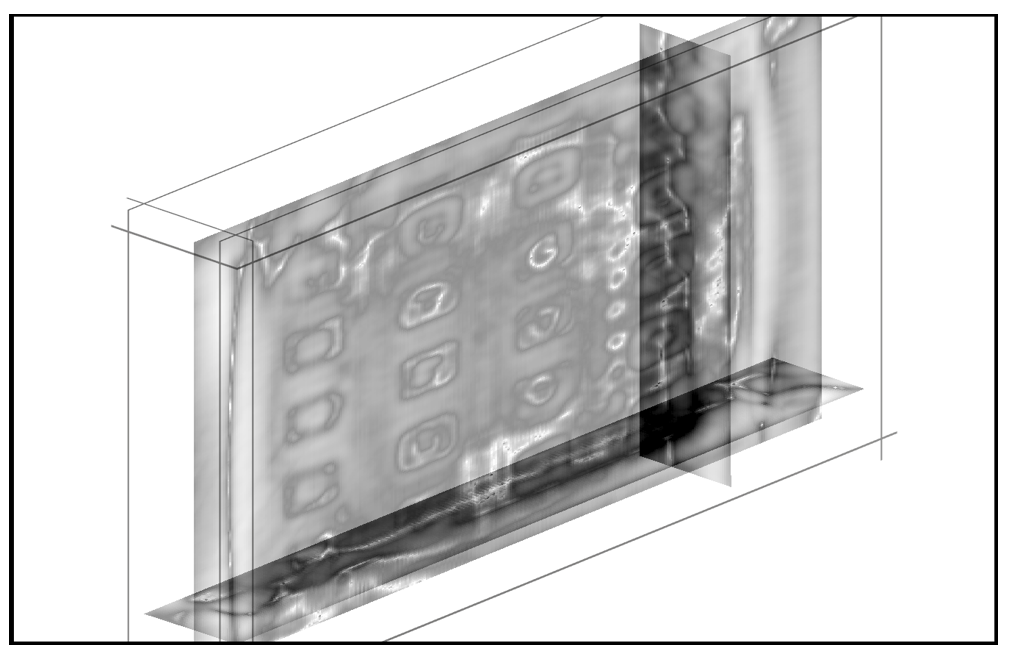

Blick ins Innere eines Adventskalenders
© Fraunhofer FHR
Blick ins Innere eines Adventskalenders.

Evolution und Weiterentwicklung

In der folgenden Evolutionsstufe sollen die dielektrischen Eigenschaften von Stoffen automatisiert erkannt werden und anhand dieser Rückschlüsse auf die chemische Zusammensetzung der Messproben möglich sein. Diese Funktion erlaubt ebenfalls die Klassifizierung von Verunreinigungen, z. B. in Lebensmitteln, oder die Erkennung und Identifikation von gefährlichen Substanzen und Substanzgemischen. Auf Basis einer Cluster-Algorithmik werden die die elektrischen Eigenschaften der Proben auf (Un-) Ähnlichkeiten untersucht, wodurch Fremdkörper eindeutig detektiert und angezeigt werden können.

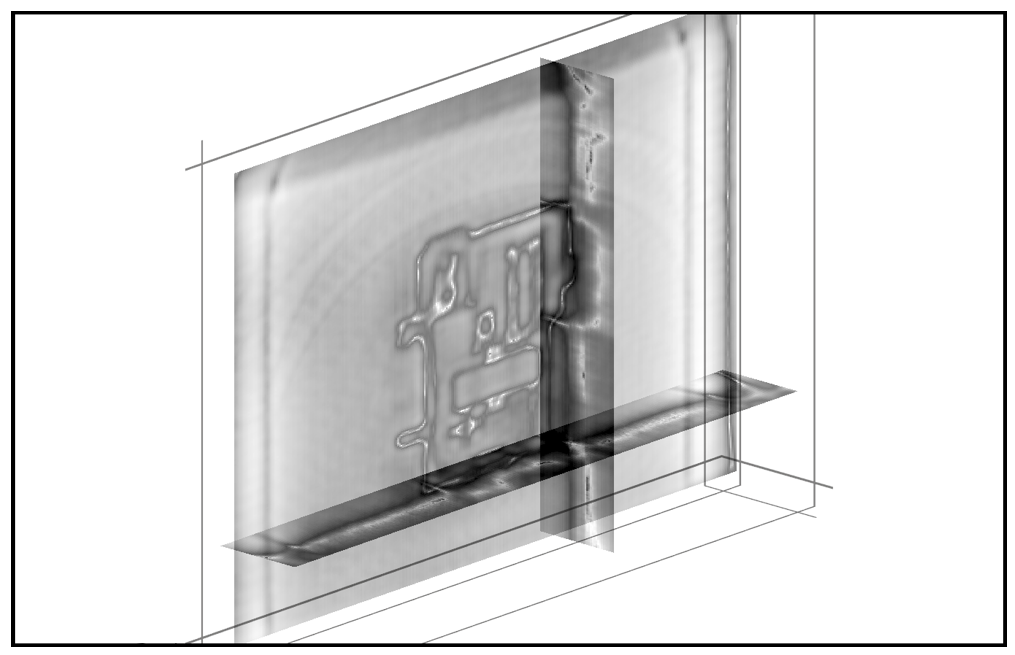

Messung an einem 3D-Druck-Bauteil
© Fraunhofer FHR
Messung an einem 3D-Druck-Bauteil.
