Control 2025

Zahlreiche Fraunhofer-Institute forschen und entwickeln im Bereich der Bildverarbeitung und der optischen oder akustischen Prüfung für die Qualitätssicherung. Am Control-Messestand 2025, der vom Fraunhofer-Geschäftsbereich Vision koordiniert wird, werden dazu wieder aktuelle Neuentwicklungen aus unterschiedlichen Bereichen zu sehen sein.

Fraunhofer stellt dieses Jahr Exponate aus den Bereichen Inspektion von Oberflächen, optische 3D-Messtechnik, Inline-Messen und Prüfen sowie Bauteilidentifikation vor. Daneben werden auch Neuentwicklungen aus dem Bereich der zerstörungsfreien Prüfung mit Technologien wie Terahertz, Radar, Magnetooptik oder Ultraschall zu sehen sein. Ein weiteres Thema ist wieder die akustische Überwachung der Produktion.

Zahlreiche Exponate arbeiten mit Verfahren der Künstlichen Intelligenz oder des Maschinellen Lernens, sodass Sie sich auch hier einen Überblick über aktuelle Trends verschaffen können.

Die Systeme und Lösungen der Fraunhofer-Institute kommen in zahlreichen Branchen zum Einsatz wie Automobil und -zulieferer, Maschinen- und Anlagenbau, Luftfahrt, Kunststoff, Halbleiter, aber insbesondere auch in Zukunftsbranchen, wie der Batterie- bzw. Brennstoffzellenfertigung oder dem Recycling. Ebenso werden die Bereiche Robotik, Automatisierungstechnik, Prozesstechnik oder Sensorik angesprochen.

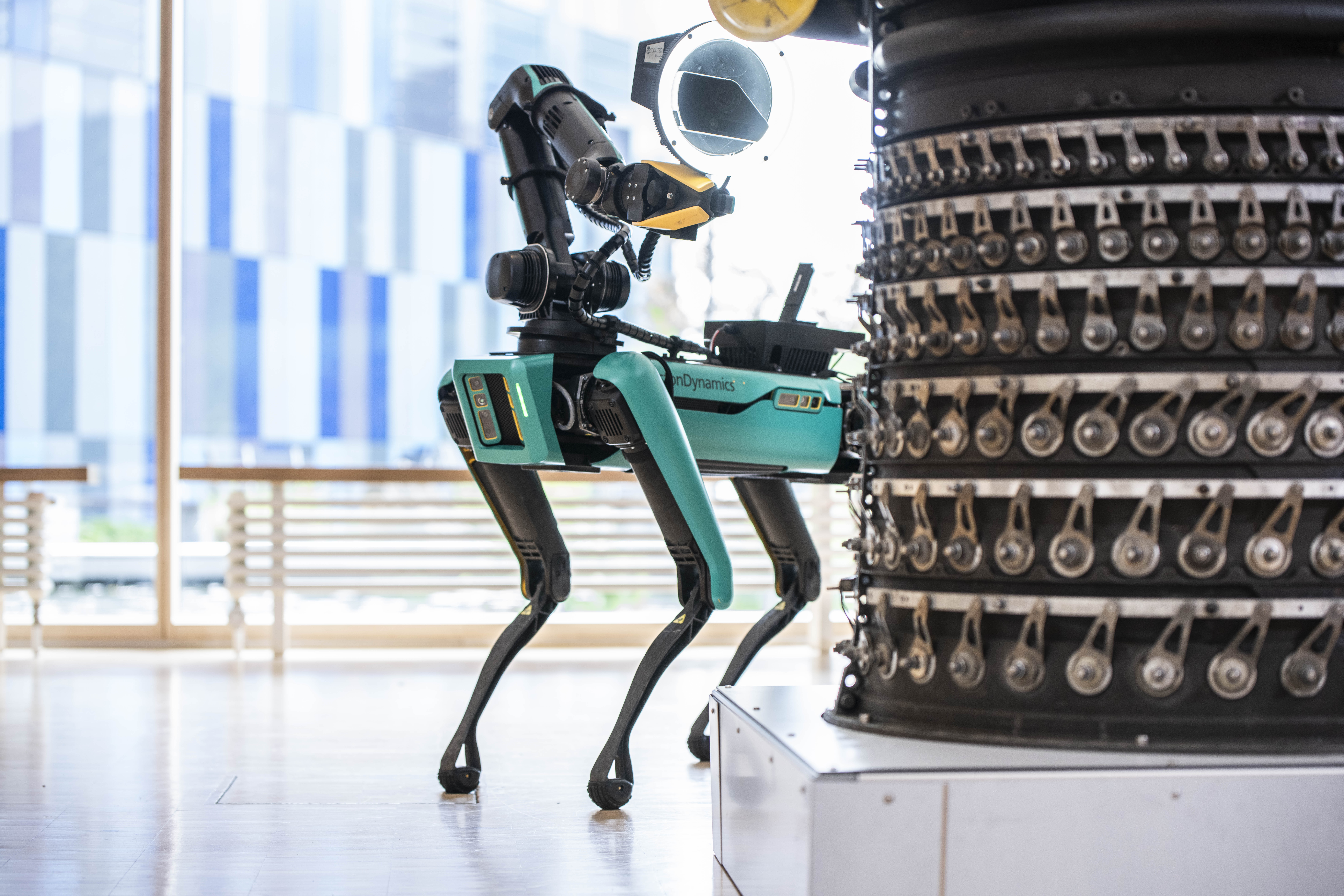

Am Fraunhofer IOF wurde der mobile Handscanner goSCOUT3D entwickelt, der die 2D- und 3D-Digitalisierung komplexer, mehrere Kubikmeter umfassender Objekte mit einer hohen räumlichen Auflösung von weniger als 0,25 Millimetern ermöglicht. Der Scanner wurde mit einem Schreitroboter der US-amerikanischen Firma Boston Dynamics gekoppelt, wodurch der Messprozess komplett automatisiert ohne menschliche Unterstützung durchgeführt werden kann. Mögliche Einsatzgebiete sind die Wartung komplexer Bauteile oder die Qualitätskontrolle in der industriellen Fertigung, denn virtuelle 3D-Modelle ermöglichen die präzise Dokumentation großer Maschinen und ihrer Details.

mehr zum Exponat Autonome 3D-Dokumentation dank Kombination aus mobilem Handscanner und Schreitroboter

Aussteller: Fraunhofer IOF, Jena

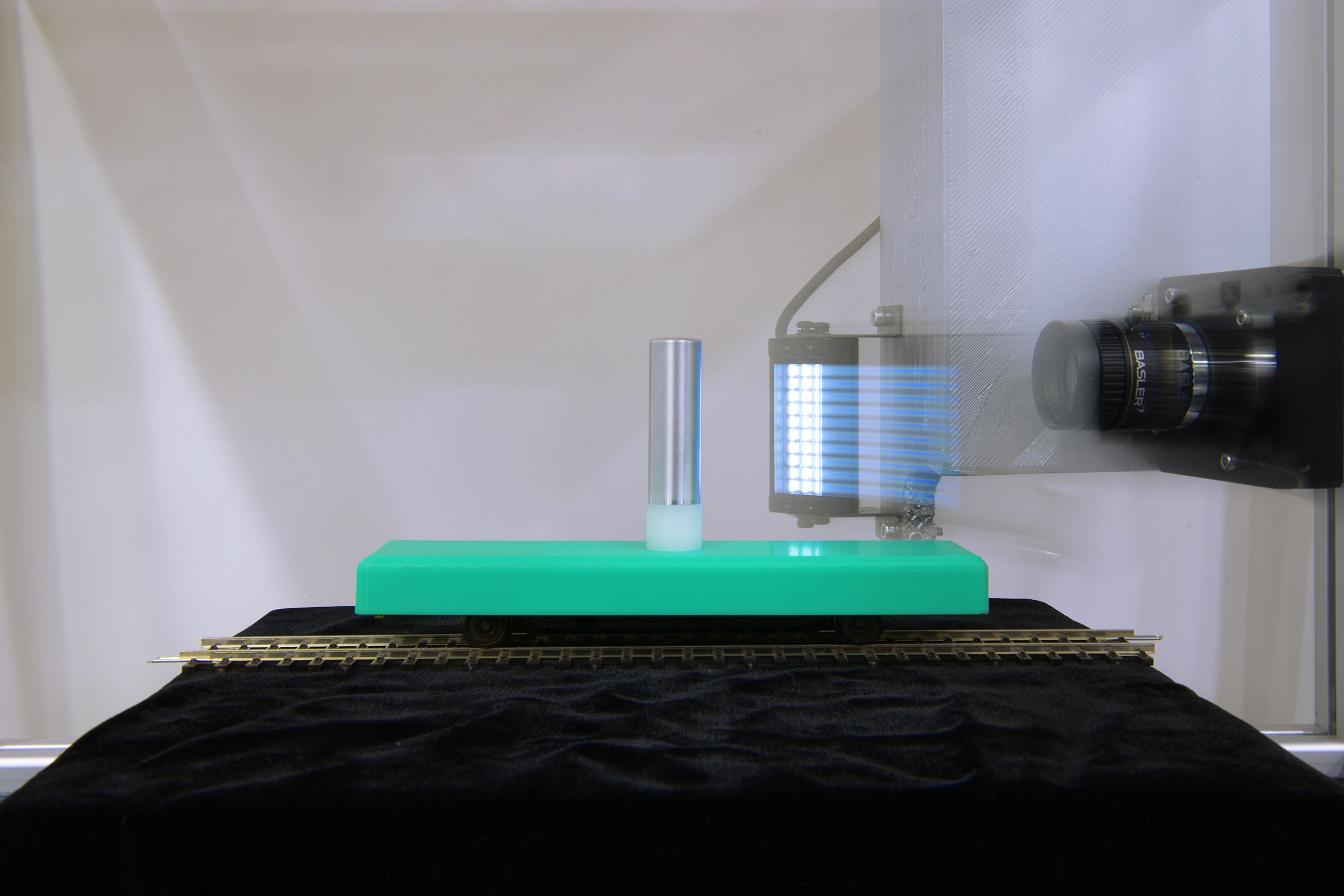

Inline Oberflächeninspektionssysteme und virtuelle Inspektionsplanung

Das Fraunhofer ITWM stellt ein automatisiertes Inspektionssystem zur Oberflächeninspektion von metallischen, zylindrischen Bauteilen in einer umlaufenden Förderstrecke vor. Dieser Aufbau stellt „en miniature“ eine Förderstrecke im Produktionsumfeld mit integrierter Inspektion nach. Die Bauteile werden auf Werkstückträgern in einem kontinuierlichen Prozess transportiert und unter der Inspektionsanlage angehalten. Dort wird die Mantelfläche der zylindrischen Bauteile mit einer umlaufenden Zeilenkamera und Beleuchtung komplett abgescannt und anschließend algorithmisch ausgewertet. Zum Einsatz kommen Algorithmen der Anomaliedetektion, die es ermöglichen, Abweichungen auf der Oberfläche wie Kratzer, Verformungen oder Verschmutzungen in Echtzeit zu analysieren und zu detektieren.

mehr zum Exponat Inline Oberflächeninspektionssysteme und virtuelle Inspektionsplanung

Aussteller: Fraunhofer ITWM, Kaiserslautern

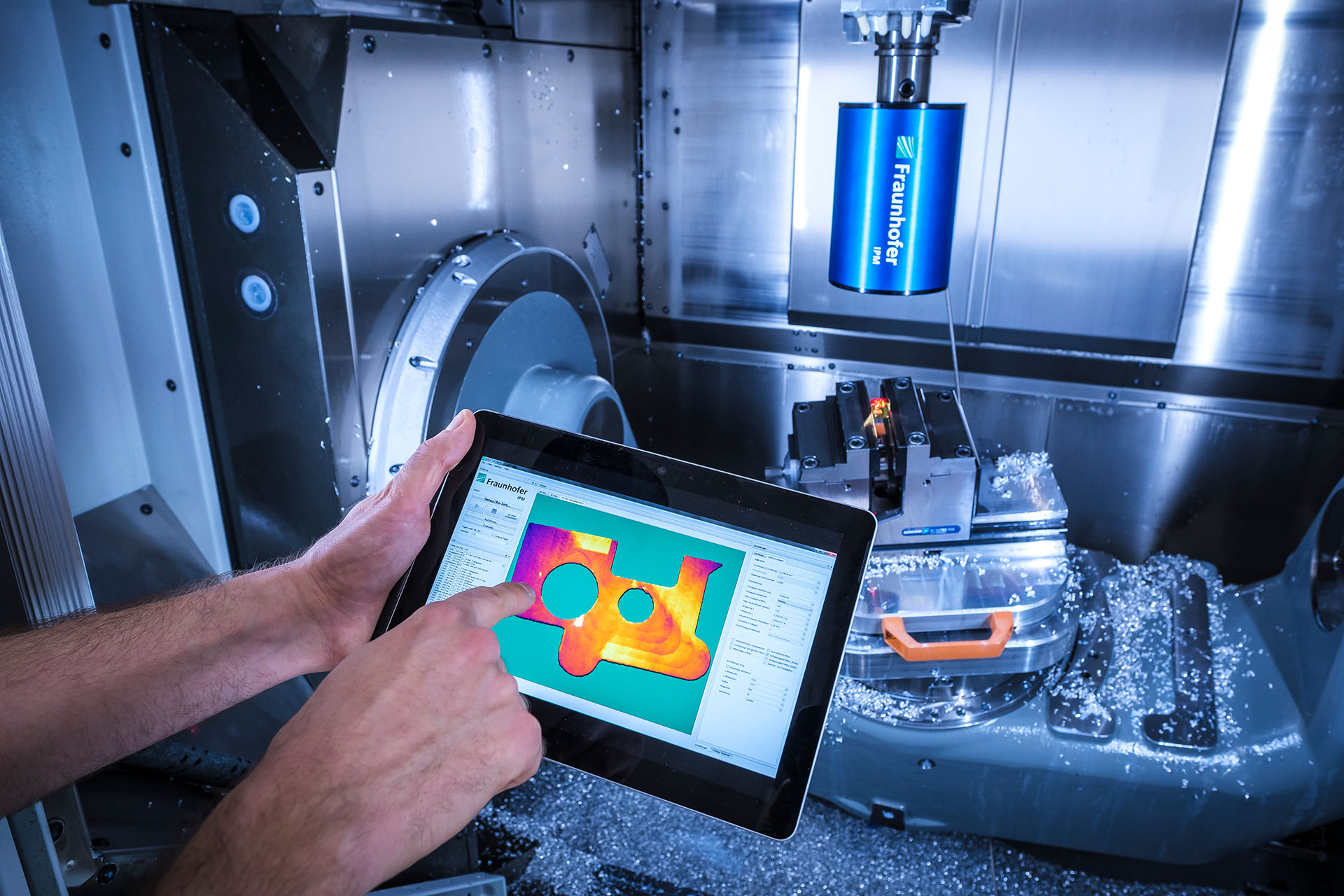

3D-Oberflächen-Messsystem Holo NX an Mehrachssystemen zur Messung mit Sub-µ-Genauigkeit

Das Fraunhofer IPM präsentiert am Control-Messestand mit dem HoloTop NX-System eine Weiterentwicklung aus der HoloTop-Sensorfamilie, mit der Flächen von 12,5 x 12,5 mm² mit 9 Mio. 3D-Punkten in unter 1 s gemessen werden können. Das Messsystem kann durch seine modulare Bauweise an verschiedenen Mehrachssystemen angebracht werden, z. B. Werkzeugmaschinen, Koordinatenmessgeräten oder Industrierobotern. Die Qualität der Messdaten wird anhand verschiedener Beispielproben illustriert.

mehr zum Exponat Submikrometergenaue, flächige 3D-Vermessung im Produktionstakt

Aussteller: Fraunhofer IPM, Freiburg

Track & Trace Fingerprint Flex zur markerfreien Rückverfolgung von Bauteilen

Das Fraunhofer IPM stellt »Track & Trace Fingerprint« vor, das zur Rückverfolgung von Massenbauteilen entwickelt wurde. Die Bauteile werden dabei ohne zusätzliche Markierungen erkannt, allein anhand der individuellen Oberfläche, die für jedes Bauteil quasi einen eigenen »eindeutigen Fingerabdruck« liefert. Das Identifizieren und Registrieren werden am Exponat mit einem Vision-System in Kombination mit einem Smartphone demonstriert. Anwendungen können die Registrierung und Rückverfolgung in der Produktion sowie die mobile Identifikation einzelner Teile sein. Somit lässt sich z. B. nach Auslieferung beim Kunden schnell herausfinden, wo, wann und wie ein Bauteil gefertigt wurde.

mehr zum Exponat Mobile und markerfreie Rückverfolgung von Bauteilen im Produktionsumfeld mit Track & Trace Fingerprint Flex

Aussteller: Fraunhofer IPM, Freiburg

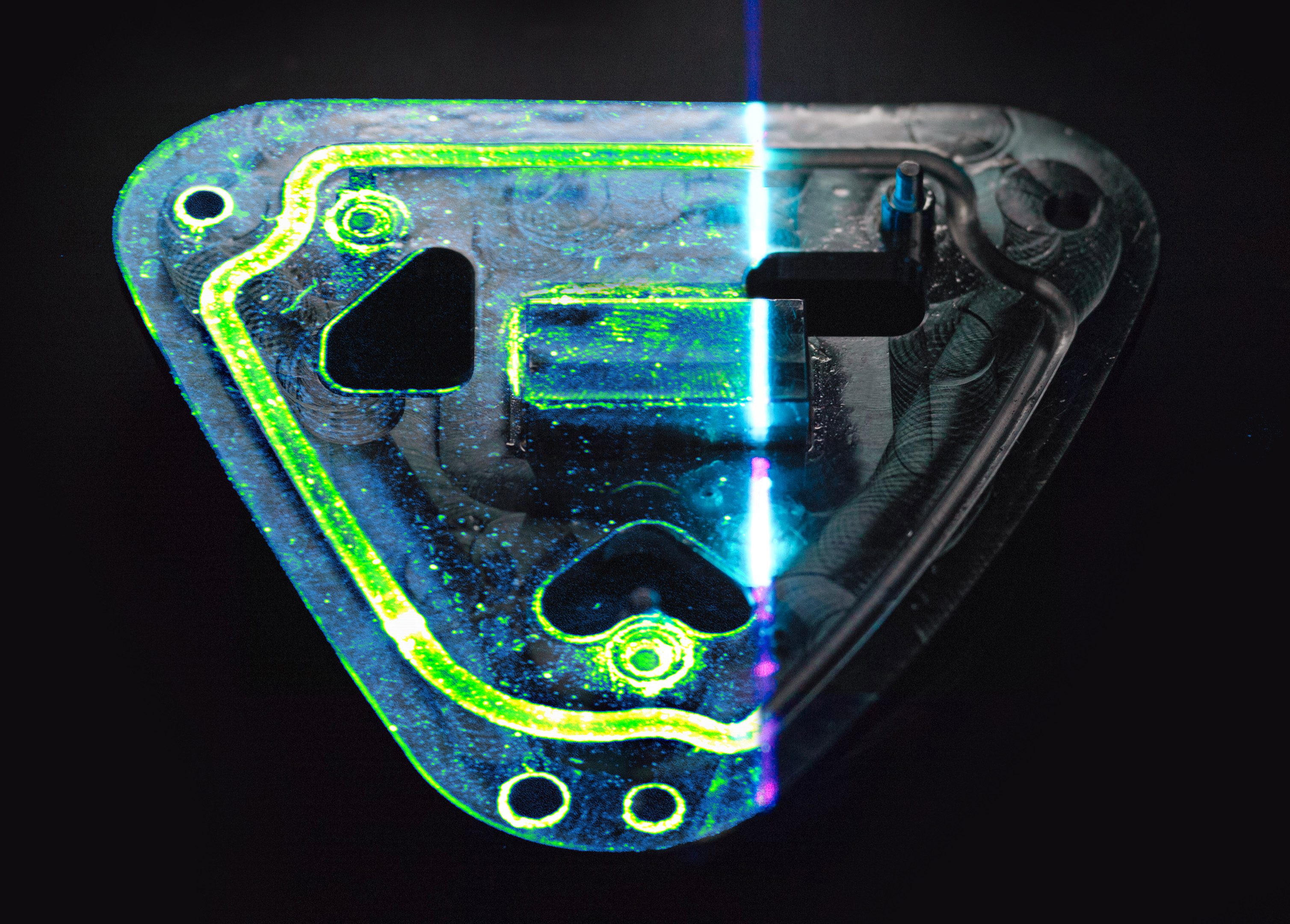

F-Scanner zur lückenlosen Detektion von Verunreinigungen und Beschichtungen

Das Fraunhofer IPM stellt auf der Control den Fluoreszenz-Laserscanner F-Scanner vor. Das Gerät rastert die Bauteiloberfläche innerhalb von Sekunden ab und erzeugt ein vollständiges Abbild der Restverunreinigung bzw. der Beschichtung. So erkennt man, wo und in welchen Mengen sich organische Substanzen auf der Bauteiloberfläche befinden. Damit ist erstmals eine quantitative Analyse der Oberflächenbelegung auch bei beliebig geformten 3D-Objekten und dünnsten Schichtdicken möglich. Das System eignet sich zur Voruntersuchung, zur flexiblen Qualitätsprüfung von Serienbauteilen und als Prüfsystem in der Produktion. Die F-Scanner-Systeme können als Stand-alone Gerät eingesetzt oder in eine Fertigungslinie integriert werden.

mehr zum Exponat Fluoreszenz-Laserscanner zur Kontrolle von Oberflächen in der Produktion

Aussteller: Fraunhofer IPM, Freiburg

180° / 360° Inspektion beliebig geformter Bauteile

Die am Fraunhofer IPM entwickelten Prüfsysteme der Serie Inspect 180° / 360° analysieren produktionsbegleitend Geometrie und Oberflächenbeschaffenheit von Bauteilen auf dem Band bzw. im freien Fall und ermöglichen damit erstmals eine typenunabhängige, vollständige optische Prüfung von Massenbauteilen. Bei der Control wird in einer Präsentation die Funktion der Inspektionssysteme an konkreten Beispielen in Produktionsumgebung vorgestellt. Eine präzise Inspektion von Stanzteilen hinsichtlich der Eigenschaften Geometrie und Oberflächendefekte bis zu einer Fehlergröße von 30 µm wird gezeigt. Die Bauteile werden über ein einfaches Zuführsystem einzeln in eine Hohlkugel befördert und im freien Fall mithilfe von Kameras gleichzeitig aus allen Richtungen inspiziert. Geprüft werden können Metallbauteile aus Umform-, Stanz-, Schmiede- und Gussprozessen oder Kunststoffteile sowie hybride Bauteile aus Verbundmaterialien.

mehr zum Exponat Vollständige optische Prüfung von Massenbauteilen im freien Fall

Aussteller: Fraunhofer IPM, Freiburg

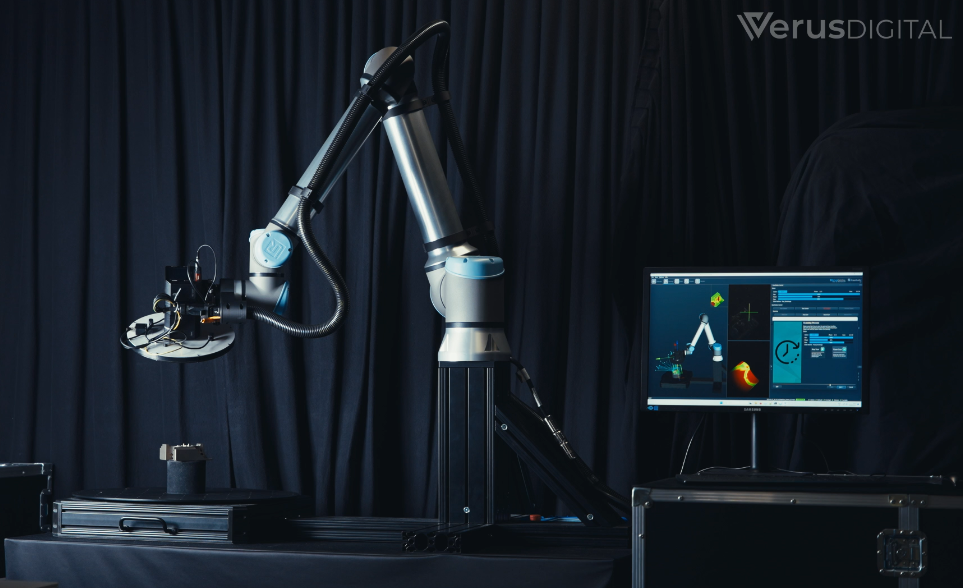

Vollautomatische robotergestützte 3D-Erfassung ohne Teaching

Das Fraunhofer IGD stellt einen autonomen, farbechten 3D-Digitalisierroboter vor, der ohne vorheriges Teaching beliebige industrielle Bauteile mit Auflösungen bis zu 10 µm dreidimensional vermessen kann. Das System arbeitet auf Basis der Photogrammetrie und ermöglicht bei vordefinierter Zielauflösung und ohne manuelle Nachbearbeitung eine wiederholbar hohe Qualität und Vollständigkeit der berechneten hochauflösenden 3D-Modelle. Auch alle Nebenprodukte wie 3D-Webmodelle, AR-Modelle sowie gerenderte hochauflösende Videos oder farbechte 3D-Druckmodelle können automatisiert erstellt werden, ohne dass Teach-In-Prozesse für die zu digitalisierenden Objekte notwendig sind. Der 3D-Scanner wird bereits bei der Digitalisierung von Kulturgütern eingesetzt. Weitere Einsatzmöglichkeiten finden sich im Bereich Automotive und Aerospace in der Fertigung sowie in maritimen Anwendungen.

mehr zum Exponat Vollautomatische robotergestützte 3D-Erfassung ohne Teaching

Aussteller: Fraunhofer IGD, Darmstadt; Verus Digital GmbH, Darmstadt

KI-basierte Anomaliedetektion in der optischen Inspektion

Der Demonstrator des Fraunhofer IPK zeigt anhand eines Beispielbauteils die Anwendung der Anomaliedetektion in der optischen Inspektion. 3D-gedruckte Zahnräder laufen vor einer Industriekamera auf einem Motor und werden dabei auf Beschädigungen geprüft. Es können unterschiedliche Beschädigungen in die Zahnräder eingebracht werden, die bei der anschließenden optischen Prüfung detektiert werden. Dabei findet die KI alle Fehler, ohne Vorwissen über Art und Beschaffenheit der Defekte gelernt zu haben. Anhand einer Heatmap werden auf dem Bildschirm die Bewertung des Bauteils sowie die Fehlstelle angezeigt.

mehr zum Exponat Automatisierung manueller Inspektion

Aussteller: Fraunhofer IPK, Berlin

Lichtfeldinspektion

Am Fraunhofer IOSB werden Sichtprüfsysteme unter anderem zur industriellen Inspektion von transparenten Materialien für die Qualitätssicherung entwickelt. Bei der Control wird mit dem System »Purity« eine Lösung zur 100-Prozent-Hochgeschwindigkeitsprüfung transparenter Objekte im Durchlauf bei einer Materialstromgeschwindigkeit von bis zu 3 Metern pro Sekunde präsentiert. Die Prüfung basiert auf eindeutigen und genormten Merkmalen und erfolgt mit großer Schärfentiefe. Fehler wie Spannungen oder Einschlüsse im Material werden zuverlässig erkannt. Adressiert werden Glasproduzenten, Folienhersteller, Hersteller optischer Komponenten oder Kunststoffproduzenten.

mehr zum Exponat Qualitätssicherung transparenter Objekte

Aussteller: Fraunhofer IOSB, Karlsruhe

Inspektion (teil-)spiegelnder Oberflächen mit Deflektometrie zur Qualitätssicherung

Am Fraunhofer IOSB wird das Verfahren der Deflektometrie zur Prüfung ebener oder gekrümmter spiegelnder Oberflächen eingesetzt. Denn bei Oberflächen spielt die spiegelnde (gerichtete) Reflexion oft die entscheidende Rolle, sowohl ästhetisch als auch für den funktionalen Einsatz in der produzierenden Industrie, wie z. B. bei Karosserieteilen. Die Inspektion spiegelnder Oberflächen stellt in der Praxis jedoch besondere Anforderungen: Einerseits sind die meisten gängigen Verfahren der Oberflächeninspektion, etwa die Streifenprojektion, auf diffuse Reflexion angewiesen. Andererseits können die Ergebnisse solcher Verfahren nicht ohne Weiteres zur Bewertung spiegelnder Oberflächen verwendet werden, da der Kunde die Qualität anhand von Spiegelungen der Umgebung in der Oberfläche begutachtet. Das Verfahren der Deflektometrie schließt diese Lücke in der Mess- und Prüftechnik und bieten die Möglichkeit, mit einfachen Mitteln objektive Maßstäbe in der Qualitätssicherung anzulegen.

mehr zum Exponat Inspektion (teil-)spiegelnder Oberflächen mit Deflektometrie zur Qualitätssicherung

Aussteller: Fraunhofer IOSB, Karlsruhe

Inline 3D-Fertigungsmesstechnik und Montageprüfung

In der Fertigung individualisierter Produkte mit hoher Variantenanzahl werden zur Inline-Qualitätsprüfung zunehmend flexiblere und adaptive optische Mess- und Prüfsysteme benötigt. Am Fraunhofer IFF werden solche kundenindividuellen und flexiblen 3D-Messsysteme zur Maß- und Formprüfung sowie zur Montage- und Vollständigkeitsprüfung entwickelt. Einzelne Funktionsbausteine stehen darüber hinaus als Softwarebibliotheken zur Verfügung, wie z. B. die geometrische Auswertung von 3D-Punktwolken, die Simulation optischer Sensoren zur Erzeugung synthetischer Soll-Daten, die flexible CAD-gestützte Ansichten- und Prüfplanung in 2D und 3D oder das Kalibrieren und Einmessen von optischen Sensoren. Zielsetzung sind wirtschaftliche und automatisierte Lösungen trotz individueller Produkte und kleiner Losgrößen.

mehr zum Exponat Inline 3D-Fertigungsmesstechnik und Montageprüfung

Aussteller: Fraunhofer IFF, Magdeburg

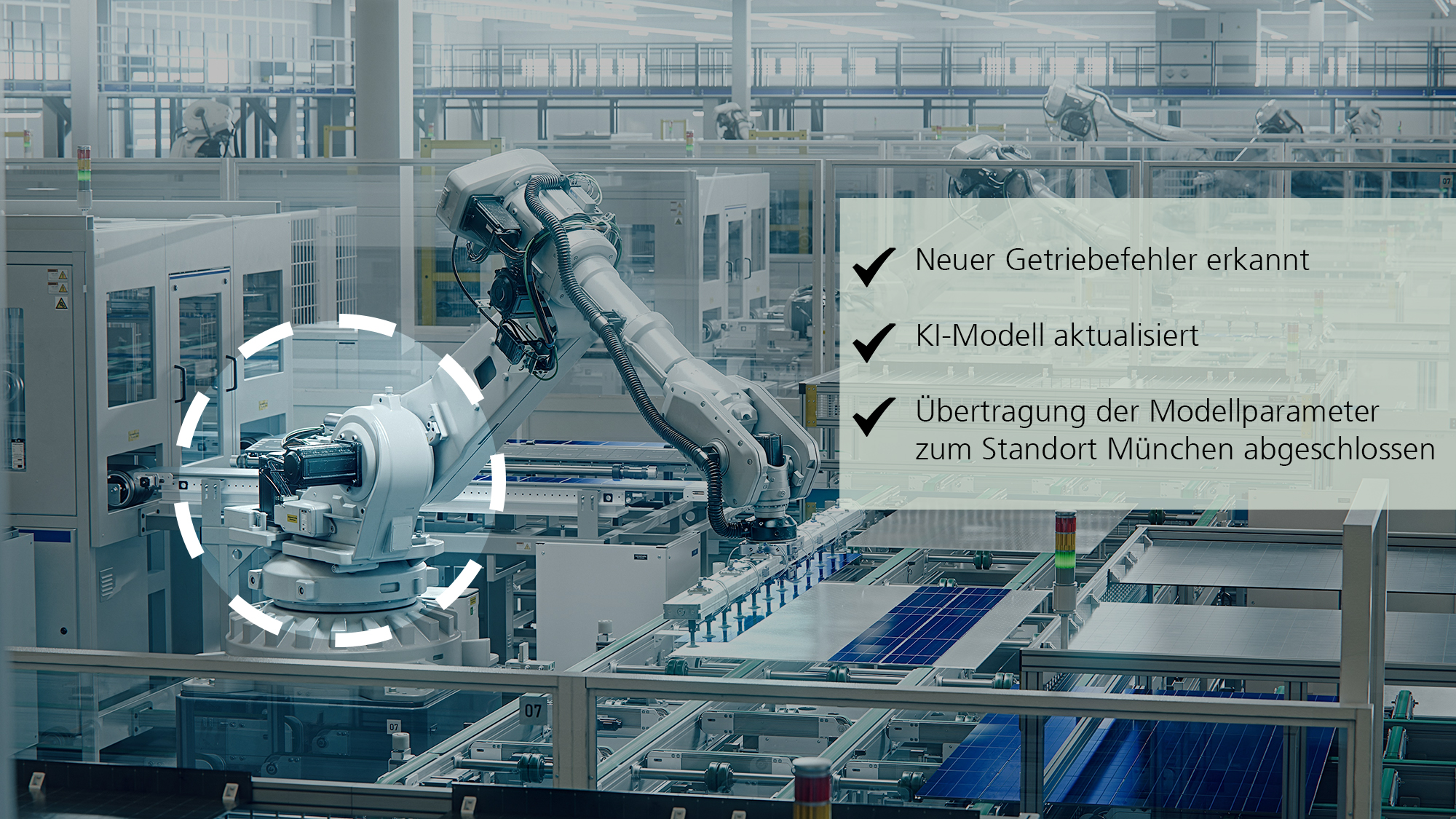

Standortübergreifende Fehlererkennung zur akustischen Überwachung von Maschinenzuständen

Das Fraunhofer IDMT zeigt ein KI-basiertes akustisches Überwachungssystem zur Analyse von Maschinenzuständen, mit dem durch eine innovative Kombination aus intelligenter akustischer Zustandsüberwachung und verteiltem Lernen eine standortübergreifende Fehlererkennung möglich ist. Da Fehler selten auftreten, ist die Datenmenge für das KI-Training an einem einzelnen Standort begrenzt. Hier setzt das Prinzip des verteilten Lernens (Federated Learning) an: Statt vertrauliche Audiodaten direkt auszutauschen, teilen die KI-Modelle ausschließlich erlerntes Wissen in Form von Modellparametern untereinander. So verbessert sich die Fehlererkennung standortübergreifend, ohne Datensicherheitsrisiken einzugehen. Das System kann in der Qualitässicherung überall da zum Einsatz kommen, wo Abweichungen vom Normalzustand anhand von Geräuschen erkannt werden können, beispielsweise bei Motoren und Getrieben oder etwa beim Schweißen von Batteriekästen.

mehr zum Exponat Standortübergreifende Fehlererkennung zur akustischen Überwachung

Aussteller: Fraunhofer IDMT, Ilmenau

µController radarbasiertes Oberflächen-Rekonstruktions- und Datenerfassungssystem

Das Fraunhofer FHR hat die ressourcen- und energieeffiziente Backend-Struktur für Radarsensoren µRADAS entwickelt, die eine Master-/Slave-Konfiguration aufweist und sich zur Laufzeit flexibel abschalten, erweitern und neukonfigurieren lässt. Die Signalverarbeitung wurde so optimiert, dass sie direkt auf dem Mikrocontroller „on the edge“ erfolgt. So können hochgenaue Messungen in Echtzeit mit Messraten bis zu 4 kHz für die industrielle Prozessüberwachung realisiert werden. Eingesetzt werden kann das Backend in der zerstörungsfreien Prüfung in der Prozesskontrolle, wie z.B in Systemen zur Abstandsmessung von Metalloberflächen mit anschließender Oberflächenrekonstruktion, beispielsweise Bandlauf und -position, oder Breite und Dicke von Walzgütern.

mehr zum Exponat µController radarbasiertes Oberflächen-Rekonstruktions- und Datenerfassungssystem

Aussteller: Fraunhofer FHR, Wachtberg

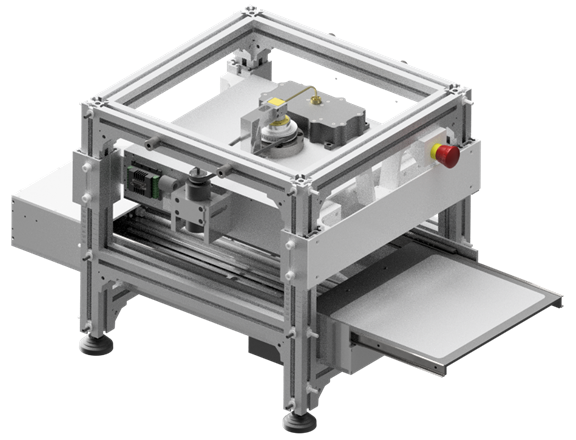

Detektion von Fremdkörpern und Qualitätsabweichungen in Materialien

Mit dem am Fraunhofer FHR entwickelten System SAMMI (Stand Alone Millimeter Wave Imaging) können Messobjekte, die im Millimeterwellenbereich transparent erscheinen, durchleuchtet und abgebildet werden, wodurch ihre inneren Strukturen sichtbar werden. Eine typische Anwendung ist die Inspektion 3D-gedruckter Kunststoffobjekte, jedoch können auch andere Objekte wie beispielsweise Lebensmittel untersucht werden.

mehr zum Exponat Detektion von Fremdkörpern und Qualitätsabweichungen in Materialien

Aussteller: Fraunhofer FHR, Wachtberg

Visualisierung von Eigenschaften und Fehlern in Stahlbauteilen mittels intelligenter magnetooptischer Sensorik

Das Fraunhofer IZFP stellt einen Demonstrator zur Visualisierung von Spannungen, Eigenschaften und Fehlern von Stahlbauteilen mittels intelligenter magnetooptischer Sensorik, kurz VISiMOS, vor. Basierend auf dem Faradayeffekt können mit diesem magnetooptischen Sensorsystem unter Verwendung einer Digitalkamera magnetische Feldstärkeverteilungen in Form von Grauwertbildern visualisiert und damit Fehlerstellen in Stahlbauteilen erkannt werden. Das Projekt wird im Rahmen von VIP+ des BMBF gefördert.

mehr zum Exponat Visualisierung von Eigenschaften und Fehlern in Stahlbauteilen mittels intelligenter magnetooptischer Sensorik

Aussteller: Fraunhofer IZFP, Saarbrücken

Integrierbare Prüftechnik für Komponenten und Prozesse

Zerstörungsfreie Methoden der Bauteilprüfung (ZfP) und Materialdiagnostik können über den gesamten Produktlebenszyklus von der Entwicklung bis zur Prüfung im Produktionsprozess zum Einsatz kommen. Dabei setzt das Fraunhofer IKTS seinen Schwerpunkt auf traditionelle Verfahren wie Ultraschall, Wirbelstrom, Röntgenprüfung und akustische Diagnostik. Diese werden mit neuen Methoden wie der Laser-Speckle-Photometrie oder der Optischen Kohärenztomographie kombiniert oder ergänzt. Wenn die bei der Prüfung erhobenen Daten mit dem dynamischen Simulationsmodell des Bauteils oder Systems verknüpft werden, kann deren Lebensdauer oder Leistungsfähigkeit mit Hilfe eines digitalen Zwillings vorhergesagt werden.

mehr zum Exponat Integrierbare Prüftechnik für Komponenten und Prozesse

Aussteller: Fraunhofer IKTS, Dresden

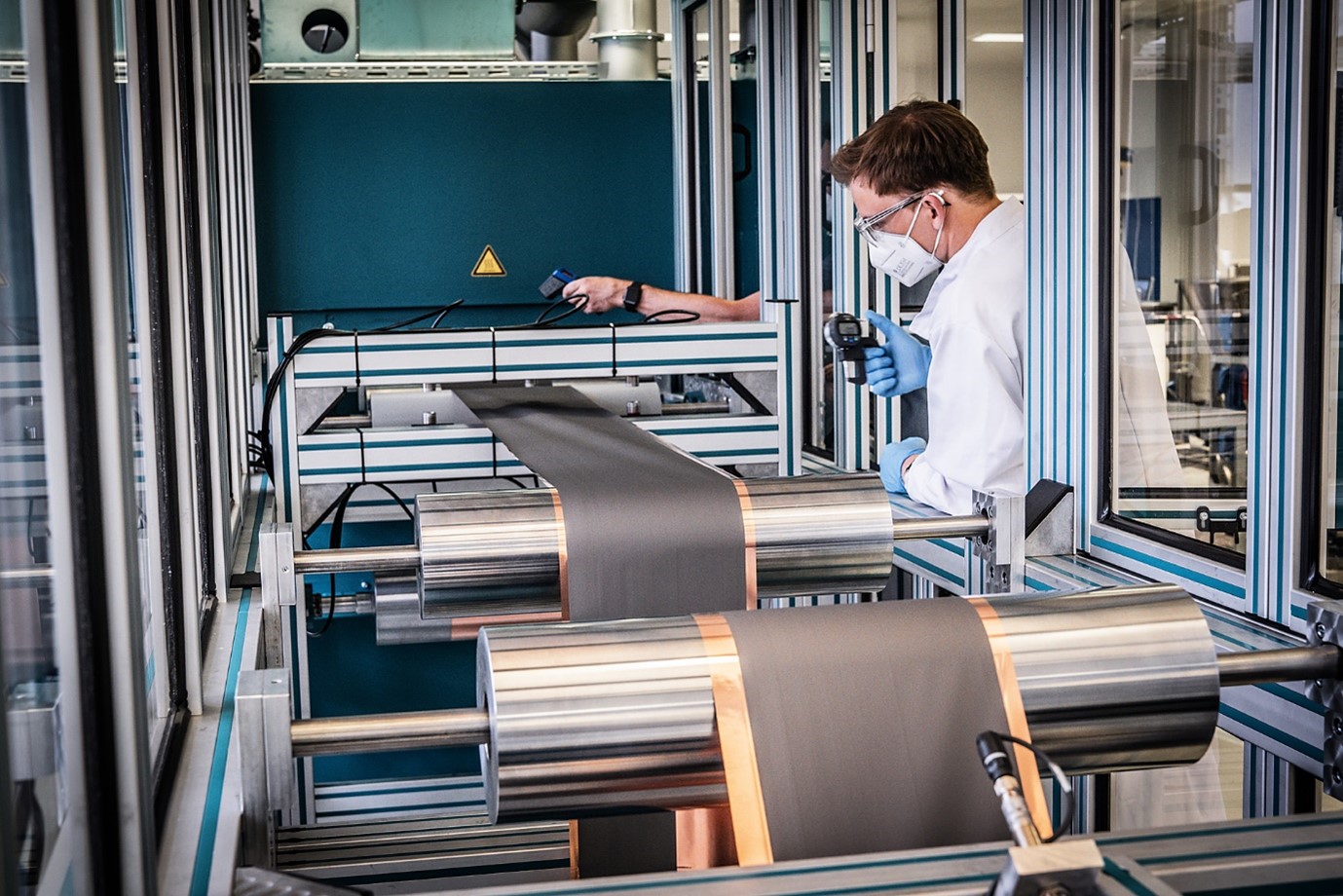

Terahertz-Schichtdickenmessung im industriellen Umfeld

Am Fraunhofer ITWM in Kaiserslautern werden Terahertz-Messtechnik-Systeme entwickelt, mit denen unter anderem im industriellen Umfeld Schichtdicken gemessen werden können. Als neueste Version des Terahertz-Schichtdickenmesssystems steht nun ein einfach skalierbares System zur Verfügung, bei dem nahezu beliebig viele Messköpfe an eine Versorgungseinheit angeschlossen und synchron betrieben werden können. Das System eignet sich vor allem zur Inline-Prüfung von Bahnware wie Folien aller Art. Schwerpunkte der laufenden Aktivitäten sind die Schichtdickenmessung der Elektrodenbeschichtung von Batterien und von mehrlagigen Beschichtungen auf Kunststoffteilen.

mehr zum Exponat Terahertz-Schichtdickenmessung im industriellen Umfeld

Aussteller: Fraunhofer ITWM, Kaiserslautern

Intelligente Signalanalyse für industrielle Anwendungen

Das Leistungszentrum InSignA vernetzt universitäre und außeruniversitäre Forschungseinrichtungen mit der Wirtschaft, um Innovationen im Bereich der intelligenten Signalanalyse- und Assistenzsysteme in die industrielle Anwendung zu überführen. Ein besonderer Fokus liegt auf der Zusammenarbeit mit kleinen und mittelständischen Unternehmen sowie größeren Industriepartnern, um die Wertschöpfung in regionalen Betrieben zu steigern und neue Technologien praxisnah weiterzuentwickeln. Angesprochene Branchen und Bereiche sind z. B. die Maschinen-, Anlagen- und Produktionstechnik, Energieversorgung und Netzbetreiber oder der Automotive-Bereich.

mehr zum Exponat Intelligente Signalanalyse für industrielle Anwendungen

Aussteller: Leistungszentrum InSignA, Ilmenau
